《2025年综合应用创新题典中点九年级物理全一册教科版》

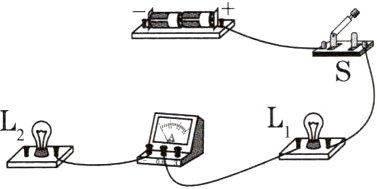

1.在如图所示电路的“○”内填上适当的电表符号。要求:当开关S闭合时，电路连接正确，两个灯泡都能发光。
　　　　　　　　　

答案：
[解]如图所示。
　

2.在图中的○里填上适当的电表符号，使之成为正确的电路图。
　　　　　　　　　

答案：
[解]如图所示。
　

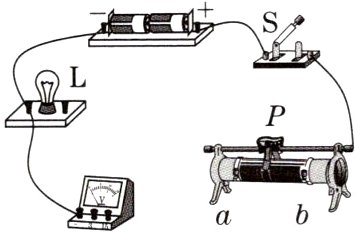

3.[2023.昆明模拟]在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。
　　　要求:①电压表测灯两端的电压;②闭合开关S,向右端移动滑动变阻器的滑片P,灯变亮。
　　　　　　　　

答案：
[解]如图所示。
　

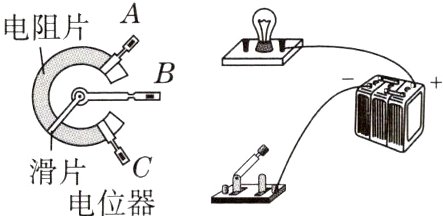

4.[2023.凉山模拟]在如图所示电位器的A、B、C三个接线柱中，选择两个连入电路，要求:闭合开关,顺时针旋转滑片时灯泡变亮。
　　　　　　

答案：
[解]如图所示。
　

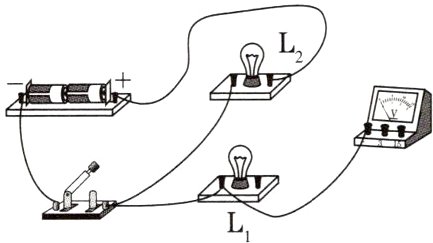

5.[2023.贵州模拟]如图所示电路中，请用笔画线代替导线完成电路连接。要求:两灯串联，电压表测量L两端电压，导线不能交叉。
　　　　　　　　

答案：
[解]如图所示。
　
[点拨]由题意可知,两灯串联,电压表与L₁并联。电源是由两节干电池串联组成的，其电压为3V,则电压表的量程选0~3V。所以从电源的正极出发依次串联开关、L₁、L₂回到电源的负极，然后把电压表并联在L₁两端。

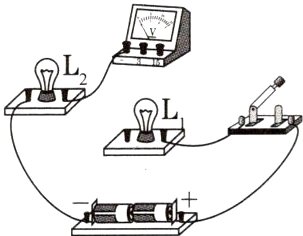

6.[2023.常州模拟]请在图中用笔画线代替导线连接电路。要求:两灯并联,开关S同时控制两盏灯泡，导线不允许交叉。
　　　　　　　

答案：
[解]如图所示。
　
[点拨]由题意知，两灯并联，所以两灯的两端分别连接在一起;开关S同时控制两盏灯泡，所以开关S接在干路上。

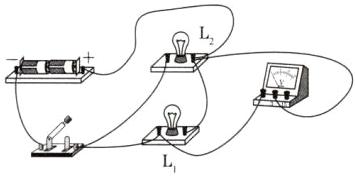

7.[2023.珠海模拟]为探究并联电路中电压的规律，请用笔画线代替导线，在图中把电路连接完整，要求:电压表测量灯L!两端的电压。
　　　　　　

答案：
[解]如图所示。
　
[点拨]探究并联电路中电压的规律,两灯并联,电压表与待测电路并联，电源电压为3V,故电压表选用小量程与灯L₁并联。

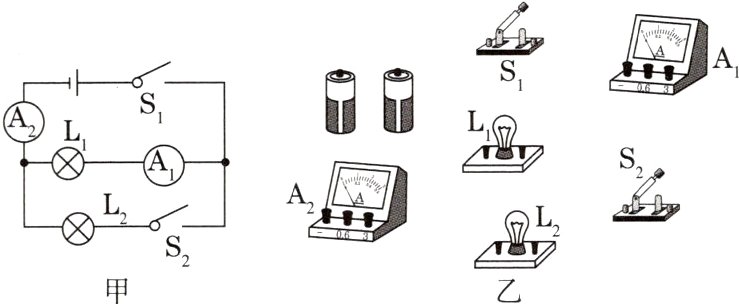

8.[2023.内江模拟]根据图甲所示的电路图，将图乙所示的实物元件连接起来。(流过两个灯泡的电流都约为0.5A)
　　

答案：
[解]如图所示。
　
[点拨]由电路图可知,灯泡L₁与L₂并联,电流表A₁测通过灯泡L₁的电流，电流表A测干路电流，开关S在干路上，开关S₁在灯泡L₁所在支路上,因通过两个灯泡的电流都约为0.5A,所以电流表A₁选择0~0.6A量程，由并联电路的电流规律知,干路电流约为1A,所以电流表A选择0~3A。
