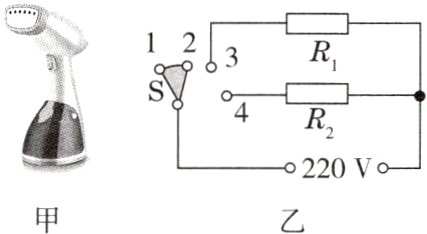

12. [2023.娄底]如图甲所示是一款采用增压技术的挂烫机,其简化电路如图乙所示,电源电压为220V,R1、R2是电热丝,R1 = 55Ω,R2 = 110Ω。开关S接2、3时处于慢热挡;开关S接3、4时处于速热挡。求:
(1)挂烫机慢热过程中,电路中的电流。
(2)挂烫机慢热工作1min,电热丝产生的热量。
(3)挂烫机速热过程中的电功率。
(1)挂烫机慢热过程中,电路中的电流。
(2)挂烫机慢热工作1min,电热丝产生的热量。
(3)挂烫机速热过程中的电功率。
答案:
[解]
(1)开关S接2、3时处于慢热挡,由电路图可知,此时只有电热丝R₁接入电路,电路中的电流I = $\frac{U}{R₁}$ = $\frac{220V}{55Ω}$ = 4A。
(2)挂烫机慢热工作1min,电热丝产生的热量Q = I²R₁t = (4A)²×55Ω×60s = 5.28×10⁴J。
(3)开关S接3、4时处于速热挡,此时两电热丝并联,R₁的电功率P₁ = $\frac{U^{2}}{R₁}$ = $\frac{(220V)^{2}}{55Ω}$ = 880W,R₂的电功率P₂ = $\frac{U^{2}}{R₂}$ = $\frac{(220V)^{2}}{110Ω}$ = 440W,挂烫机速热过程中的总功率P = P₁ + P₂ = 880W + 440W = 1320W。
(1)开关S接2、3时处于慢热挡,由电路图可知,此时只有电热丝R₁接入电路,电路中的电流I = $\frac{U}{R₁}$ = $\frac{220V}{55Ω}$ = 4A。
(2)挂烫机慢热工作1min,电热丝产生的热量Q = I²R₁t = (4A)²×55Ω×60s = 5.28×10⁴J。
(3)开关S接3、4时处于速热挡,此时两电热丝并联,R₁的电功率P₁ = $\frac{U^{2}}{R₁}$ = $\frac{(220V)^{2}}{55Ω}$ = 880W,R₂的电功率P₂ = $\frac{U^{2}}{R₂}$ = $\frac{(220V)^{2}}{110Ω}$ = 440W,挂烫机速热过程中的总功率P = P₁ + P₂ = 880W + 440W = 1320W。

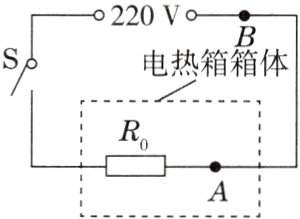

13. [2023.长沙]课外实践小组设计了一个电热孵蛋箱,其电路如图所示。已知电源电压恒为220V,R0是阻值为55Ω的电热丝,温度对电热丝阻值的影响忽略不计。
(1)闭合开关S后,求电路中的电流。
(2)求通电100s电热丝R0产生的热量。
(3)(方案评估)老师提醒,电热箱内温度太高,无法孵化鸡蛋,应使电热箱内的电功率降至P0,小组成员想出了两种方法改进电路:
方法一:在A点串联接入一根电热丝RA;方法二:在B点串联接入一根电热丝RB。老师发现这两种改进方法都能使电热箱内的电功率为P0,小组成员在这两种改进电路中,用电压表测量新接入的电热丝两端的电压,测量结果为U1和U2,U1>U2,U2 = 165V,但由于粗心没有记录U1和U2分别对应哪种方法。请根据上述信息判断哪种方法更节能,并计算这种方法中新接入的电热丝的阻值。
(1)闭合开关S后,求电路中的电流。
(2)求通电100s电热丝R0产生的热量。
(3)(方案评估)老师提醒,电热箱内温度太高,无法孵化鸡蛋,应使电热箱内的电功率降至P0,小组成员想出了两种方法改进电路:
方法一:在A点串联接入一根电热丝RA;方法二:在B点串联接入一根电热丝RB。老师发现这两种改进方法都能使电热箱内的电功率为P0,小组成员在这两种改进电路中,用电压表测量新接入的电热丝两端的电压,测量结果为U1和U2,U1>U2,U2 = 165V,但由于粗心没有记录U1和U2分别对应哪种方法。请根据上述信息判断哪种方法更节能,并计算这种方法中新接入的电热丝的阻值。
答案:
[解]
(1)闭合开关S后,电路中的电流I = $\frac{U}{R₁}$ = $\frac{220V}{55Ω}$ = 4A。
(2)通电100s电热丝R₁产生的热量Q = I²R₁t = (4A)²×55Ω×100s = 8.8×10⁴J。

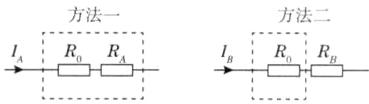

(3)两种方法的电路简图如下:
在方法一中,电热箱的电功率P₁ = Iₐ²(R₁ + Rₐ);在方法二中,电热箱的电功率P₂ = Iᵦ²R₁,因为两次电热箱内的电功率相等,即Iₐ²(R₁ + Rₐ) = Iᵦ²R₁,得出Iₐ < Iᵦ,方法一更节能。两种方法中R₁两端的电压关系为Uₐ < Uᵦ,因为电源电压保持不变,Rₐ和Rᵦ两端的电压关系为Uₐ > Uᵦ,所以Uᵦ = U₁ = 165V,则Uₐ = 220V - 165V = 55V,P₁ = P₂ = $\frac{Uᵦ^{2}}{R₁}$ = $\frac{(55V)^{2}}{55Ω}$ = 55W,Iₐ = $\frac{P₁}{U}$ = $\frac{55W}{220V}$ = 0.25A,方法一中Rₐ两端的电压Uₐ = Iₐ×R₁ = 0.25A×55Ω = 13.75V,接入的电热丝的阻值Rₐ = $\frac{Uₐ}{Iₐ}$ = $\frac{U - Uₐ}{Iₐ}$ = $\frac{220V - 13.75V}{0.25A}$ = 825Ω。
[解]
(1)闭合开关S后,电路中的电流I = $\frac{U}{R₁}$ = $\frac{220V}{55Ω}$ = 4A。
(2)通电100s电热丝R₁产生的热量Q = I²R₁t = (4A)²×55Ω×100s = 8.8×10⁴J。
(3)两种方法的电路简图如下:
在方法一中,电热箱的电功率P₁ = Iₐ²(R₁ + Rₐ);在方法二中,电热箱的电功率P₂ = Iᵦ²R₁,因为两次电热箱内的电功率相等,即Iₐ²(R₁ + Rₐ) = Iᵦ²R₁,得出Iₐ < Iᵦ,方法一更节能。两种方法中R₁两端的电压关系为Uₐ < Uᵦ,因为电源电压保持不变,Rₐ和Rᵦ两端的电压关系为Uₐ > Uᵦ,所以Uᵦ = U₁ = 165V,则Uₐ = 220V - 165V = 55V,P₁ = P₂ = $\frac{Uᵦ^{2}}{R₁}$ = $\frac{(55V)^{2}}{55Ω}$ = 55W,Iₐ = $\frac{P₁}{U}$ = $\frac{55W}{220V}$ = 0.25A,方法一中Rₐ两端的电压Uₐ = Iₐ×R₁ = 0.25A×55Ω = 13.75V,接入的电热丝的阻值Rₐ = $\frac{Uₐ}{Iₐ}$ = $\frac{U - Uₐ}{Iₐ}$ = $\frac{220V - 13.75V}{0.25A}$ = 825Ω。
