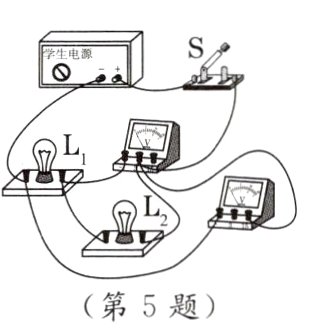

5. [2023.天津三模]如图所示的实验电路中，闭合开关S后，两电压表指针偏转角度相同，则L₁、L₂两端电压之比为（ ）

A. 5:1　　B. 1:5　　C. 4:1　　D. 1:4

答案： C　[点拨]由电路图可知，闭合开关S，L₁与L₂串联，电压表V₁测电源电压，电压表V₂测L₂两端的电压。因串联电路中总电压等于各分电压之和，且两个电压表指针偏转角度相同，所以，V₁用的是大量程，V₂用的是小量程，且电压表V₁的示数是电压表V₂示数的5倍，即U₁ = 5U₂，则L₁两端的电压U₁ = U - U₂ = 5U₂ - U₂ = 4U₂，所以L₁和L₂两端的电压之比U₁∶U₂ = 4U₂∶U₂ = 4∶1。

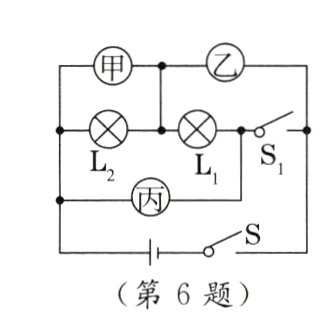

6. （科学思维）[2022.广州改编]在如图所示的电路中，S闭合后，下列各种情况不正确的是（ ）

A. 若甲、乙、丙是电压表，则S闭合后U丙 = U甲 + U乙
B. 若甲是电压表，乙、丙是电流表，则S断开时形成并联电路
C. 电路中甲和乙可以同时是电流表
D. 若电路是并联电路，则乙的示数大于丙的示数

答案： C　[点拨]若甲、乙、丙是电压表，则S闭合后，两灯串联，甲测L₁两端的电压，乙测L₂两端的电压，丙测电源两端的电压，根据串联电路的电压规律可知，U丙 = U甲 + U乙，故A正确；若甲是电压表，乙、丙是电流表，则S断开时，两灯并联，故B正确；若电路中甲和乙同时是电流表，则电流从电源正极出发经甲、乙两电流表回到电源的负极，会造成电源短路，故C错误；若电路是并联电路，则甲是电压表，乙、丙是电流表，且S断开，此时乙测干路电流，丙测通过L₁的电流，由并联电路中干路电流等于各支路电流之和可知，乙的示数大于丙的示数，故D正确。

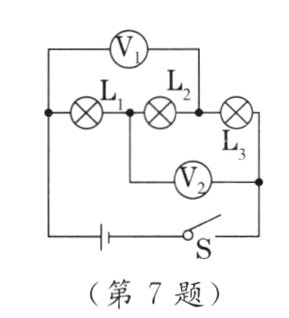

7. [2023.南宁模拟]如图所示电路中，电源电压为12V。开关S闭合后，L₁、L₂、L₃________（填“串”或“并”）联。电压表V₁和V₂的示数分别为7V和8V，灯泡L₂两端的电压为____V。

答案： 串；3　[点拨]在识别电路时，电压表相当于开路，由电路图可知，闭合开关，三个灯泡依次连接，所以它们是串联的。串联电路两端的电压等于各部分电路两端的电压之和，所以U₁ + U₂ + U₃ = 12V，因电压表V₁测得L₁、L₂两端的电压之和为7V，所以L₃两端的电压U₃ = 12V - 7V = 5V，因电压表V₂测得L₂、L₃两端的电压之和为8V，所以L₂两端的电压U₂ = 8V - 5V = 3V。

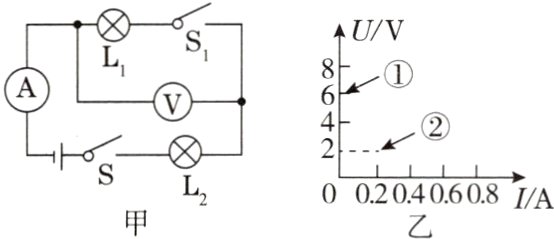

8. 如图甲所示电路中，若只闭合开关S，电压表示数如图乙①位置所示；若同时闭合开关S 和S₁，电压表示数如图乙②位置所示。则灯泡L₂两端的电压是__________V，电源电压是________V。

答案： 4；6　[点拨]若只闭合开关S₁，电压表接在电源两端，此时电压表示数如题图乙①位置所示，为6V，即电源电压为6V；若同时闭合开关S₁和S₂，两灯泡串联，电压表测量L₁两端的电压，电压表示数如题图乙②位置所示，为2V，故L₁两端的电压为2V。根据串联电路的分压规律，灯泡L₂两端的电压是6V - 2V = 4V。

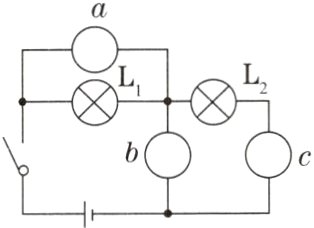

9. [2024.哈尔滨期中改编]在图中a、b、c中填上合适的电表，使开关闭合后小灯泡L₁、L₂都能发光。

答案：
[解]如图所示。

[点拨]因为电压表与被测电路并联，电流表与被测电路串联，所以，a内是电压表，与灯泡串联的c内是电流表，b内为电压表。

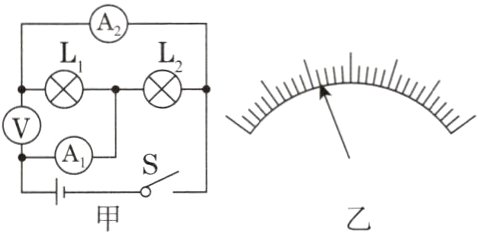

10. [2024.六安段考]如图甲所示电路，开关S闭合后，A₁、A₂、V三只电表的指针均如图乙所示，已知电压表接入的是“0~15V”的量程，则：
(1) 电源电压是多少？
(2) 通过L₂的电流为多大？

答案： [解]
(1)由题图甲和题意知，L₁、L₂并联，电压表量程是0~15V，则电压表分度值是0.5V，电压表示数是5.5V，则L₁、L₂两端的电压和电源电压都是5.5V。
(2)由电路图知，L₁与L₂并联，电流表A₁测干路电流，电流表A₂测通过L₂的电流，由于电流表A₁示数大于电流表A₂示数，两电流表指针位置相同，则电流表A₁的量程是0~3A，分度值是0.1A，示数I₁ = 1.1A，电流表A₂的量程是0~0.6A，分度值是0.02A，示数I₂ = 0.22A，则通过L₂的电流I₂ = 0.22A，通过L₁的电流I₁ = I - I₂ = 1.1A - 0.22A = 0.88A。

11. [2024.成都月考]如图所示电路中，电压表的示数分别为U₁、U₂、U₃，电流表的示数分别为I₁、I₂，

则下列关系正确的是（ ）
A. U₁ = U₂ = U₃，I₁ = I₂
B. U₁ = U₂ = U₃，I₁ ＞ I₂
C. U₁ + U₂ = U₃，I₁ = I₂
D. U₁ + U₂ = U₃，I₁ ＜ I₂

答案：
C　[点拨]把电流表看作一段导线，电压表所在的电路看作开路，对电路进行简化，如下图：

由图可以看出，两灯泡串联，串联电路中各处的电流都相等，所以两电流表的示数相等，即I₁ = I₂；由电路图可以看出，电压表V₁测的是灯泡L₁两端的电压，电压表V₂测的是灯泡L₂两端的电压，电压表V₃测的是电源电压，根据串联电路的电压规律可知，U₁ + U₂ = U₃。
