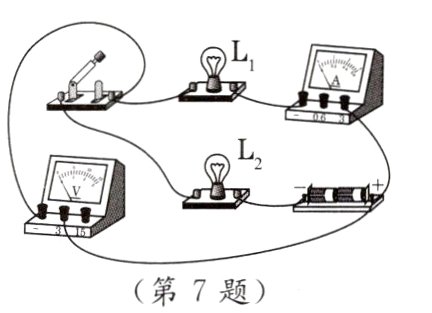

7. 关于如图所示的电路，下列说法正确的是(　　)


A. 两灯并联，电流表测通过L的电流
B. 两灯串联，电压表测L1两端的电压
C. 两灯串联，电压表测L2两端的电压
D. 两灯并联，电流表测通过L2的电流

答案： B　　[点拨]由题图可知，电流从电源正极流出后通过电流表、L₁、开关和L₂回到电源负极，电压表接在L₂的两端。所以L₁和L₂串联，电流表测电路中的电流，电压表测L₂两端的电压,故B正确。

8. [2023.菏泽期末]小美同学在用电压表测灯泡两端电压时，应该使用“−”和“15”两个接线柱接在灯泡两端进行测量，但她误将“−”和“3”两个接线柱接在灯泡两端，使电流从“3”接线柱流入，从“−”接线柱流出。小美这个实验操作造成的后果是(　　)
A. 电压表的指针保持不动
B. 指针偏转的角度变大，电压表可能会损坏
C. 电压表的指针反向偏转
D. 指针偏转的角度变小，电压表不会损坏

答案： B　　[点拨]本应使用“ - ”和“15”两接线柱，说明电压较大，应使用大量程，若使用小量程，则指针偏转的角度变大，电压表可能会损坏。

9. 小芳同学想测量电路中灯泡两端的电压，她准备使用有0~3V和0~15V两个量程的电压表。为了安全，她应选用________量程进行试触，如图所示，指针所指的位置是试触时指针偏角最大的位置，为了精确，她应选用________量程进行测量。

答案： 0~15V;0~3V　　[点拨]为了保护电压表，应选用大量程即0~15V量程进行试触。指针所指的位置“2.5V”是试触时指针偏角最大的位置，说明选用的量程太大，为了精确测量，小芳应选用0~3V量程。

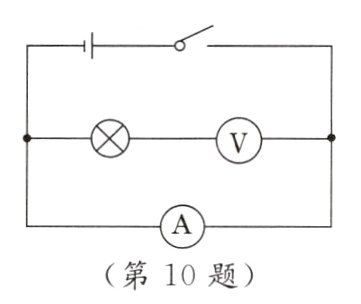

10. [2023.江西一模]某同学在做电学实验时，不慎将电压表和电流表的位置在电路中互换了，得到如图所示的电路。若闭合开关，则可能导致________和________及线路损坏。(均填“电流表”“电压表”“电源”或“小灯泡”)

答案： 电流表;电源　　[点拨]将电压表和电流表位置接反了,如题图所示，此时电流表直接接到电源两极上，闭合开关会造成电源短路，通过电流表的电流会很大，电流表和电源可能被烧坏;由于是电源短路，没有电流通过电压表，所以，电压表不会烧坏。

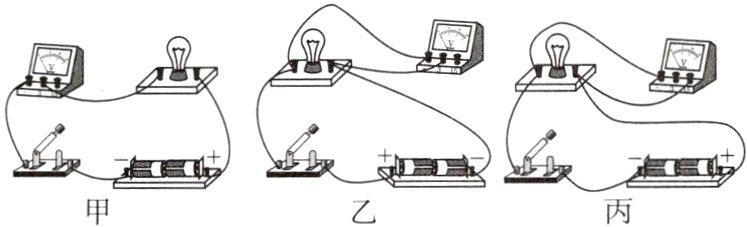

11. 如图所示，用电压表测量小灯泡两端的电压，结合电压表的使用说明，写出甲、乙、丙三图中电压表的使用错误。

(1)图甲:______________________________。
(2)图乙:______________________________。
(3)图丙:______________________________。

答案：
(1)电压表与小灯泡串联了　
(2)电压表的正、负接线柱接反了　
(3)电压表选用的量程过大　　[点拨]
(3)题图丙中，电源电压为3V,电压表应选用小量程，故电压表选用的量程过大。

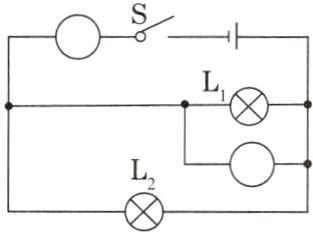

12. [2023.上海一模]在如图所示电路的“○”里填上适当的电表符号。要求:闭合开关S，两灯均能发光。

答案：
[解]如图所示。
　
[点拨]要让两灯都能发光,则上面的电表为电流表,串联在干路中,测干路电流;下面的电表为电压表，并联在L₂两端,测L₂两端电压、L₂两端电压、电源电压。

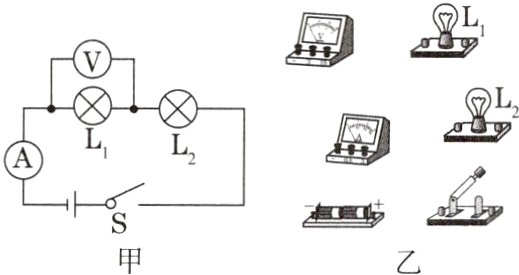

13. 根据如图甲所示的电路，用笔画线代替导线，把图乙所示的实物连接成完整电路。(要求:电流表、电压表均用小量程，导线不交叉)

答案：
[解]如图所示。
　

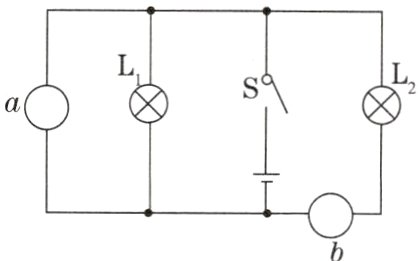

14. (逆向思维)[2024.新疆期末]在如图所示的电路中，a、b表示电表。在图中填上电表符号，并标出正、负接线柱。要求:闭合开关S，两灯均能发光。

答案：

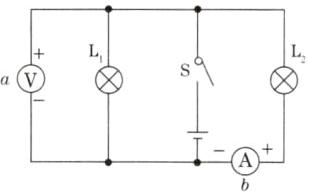

[解]如图所示。
　
[点拨]若两表都为电流表,则闭合开关后电源短路,不符合题意;若两表都为电压表,则闭合开关后L₁不能发光，不符合题意;若a为电流表，b为电压表，则闭合开关后电源短路，不符合题意;所以，只能是a为电压表,b为电流表,此时L₁、L₂并联,电流表测量通过L₂的电流，电压表测量电源电压(或L₁两端的电压或L₂两端的电压)。电流从电流表的正接线柱流入,从负接线柱流出;电压表的正接线柱靠近电源的正极,负接线柱靠近电源的负极。
