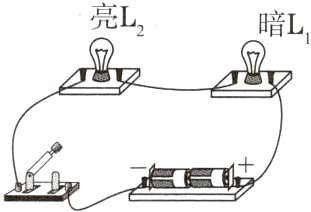

5. 如图所示电路中，闭合开关后灯L2比灯L1亮。关于该电路，下列说法正确的是(　　)
　　　　　　　
A. 灯L1比灯L2更靠近正极，所以通过灯L1的电流比通过灯L2的电流大
B. 若灯L1的灯丝烧断了，灯L2继续发光
C. 若开关断开，灯L1、L2中还有电流
D. 通过灯L1的电流等于通过灯L2的电流

答案： D [点拨]由题图可知，电流只有一条路径，因此两灯串联，串联电路中电流处处相等，则通过灯L₁的电流等于通过灯L₂的电流，故A错误、D正确；因为串联电路中，电流只有一条路径，所以若灯L₁的灯丝烧断了，则电路断路，灯L₂不会继续发光，故B错误；若开关断开，电路断路，电路中没有电流，即灯L₁、L₂中没有电流，故C错误。

6. [2024.厦门期中]三只灯泡L1、L2、L3串联在电路中，灯L1最亮，灯L3最暗，通过它们的电流分别是I1、I2、I3，则通过它们的电流的大小关系为(　　)
A. I1最大
B. I2最大
C. I3最大
D. 一样大

答案： D [点拨]三只灯泡L₁、L₂、L₃串联在电路中，通过它们的电流相等。

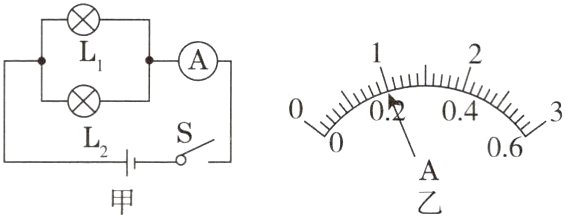

7. [2023.成都青羊区二诊]图甲是由小灯泡L1、L2 组成的并联电路，各元件均正确连接，已知闭合开关S后，通过L1的电流为0.4A，电流表的示数如图乙所示。下列判断正确的是(　　)
　　　　　　　　　　　　　　　　　(　　　)
　　　
A. 电流表量程未知，无法读数
B. 通过L2的电流一定为0.6A
C. 通过L2的电流可能为0.2A
D. 图中干路电流可能为0.2A

答案： B [点拨]由题图甲知，电流表在干路上，因并联电路中干路电流等于各支路电流之和，所以电流表示数应大于通过L₂的电流，由题图乙中电流表指针位置知，电流表应使用大量程，示数为1A，所以通过L₂的电流I₂ = I - I₁ = 1A - 0.4A = 0.6A。

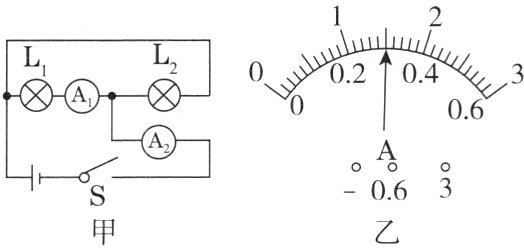

8. [2023.成都武侯区二诊]如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表的指针偏转均如图乙所示，通过干路和灯泡L2的电流分别为(　　)
　　　　
A. 0.3A;0.2A
B. 1.5A;0.3A
C. 1.5A;1.2A
D. 1.5A;1.5A

答案：
C [点拨]电流表A测干路电流，电流表A₁测通过灯泡L₁的电流。因为并联电路中干路电流等于各支路电流之和，所以电流表A的示数大于电流表A₁的示数，题图中的两个电流表的指针在同一个位置，所以，干路上的电流表A的量程为0~3A，分度值为0.1A，其示数为1.5A，即干路电流为1.5A；电流表A₁的量程为0~0.6A，分度值为0.02A，其示数为0.3A，即通过灯泡L₁的电流为0.3A。根据并联电路的电流规律可得，通过灯泡L₂的电流为1.5A - 0.3A = 1.2A，故C正确。
点方法由节点法判断电路连接方式(将电流表视为导线)，如图所示，两灯泡并联。

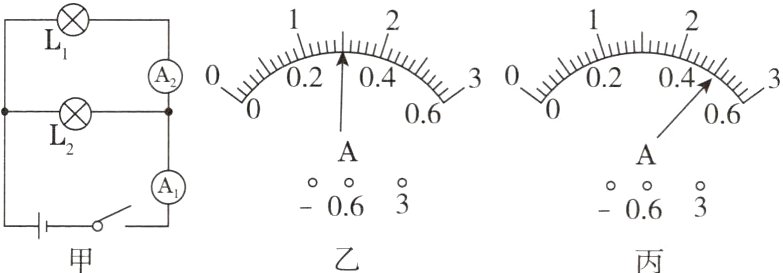

9. [2023.西安]在如图甲所示的电路中，闭合开关后，电流表A1、A2的指针偏转情况如图乙、丙所示，则通过L1和L2的电流分别为(　　)

A. 1.5A;0.5A
B. 1.5A;1.0A
C. 0.5A;1.0A
D. 1.0A;0.5A

答案： C [点拨]分析电路可知，两灯并联，电流表A测的是干路电流，电流表A₁测的是通过L₁的电流。由于并联电路中干路里的电流等于各支路电流之和，所以电流表A的量程是0~3A，分度值为0.1A，示数为1.5A，即干路电流为1.5A；电流表A₁选择的量程是0~0.6A，分度值是0.02A，示数为0.5A，即通过L₁的电流为0.5A。则通过L₂的电流大小为I₂ = I - I₁ = 1.5A - 0.5A = 1.0A。

10. [2023.达州改编]如图所示的电路中，闭合开关S后，电流表A1的示数为0.54A，电流表A2的示数为0.2A，则通过小灯泡L1的电流为__________A，通过小灯泡L2的电流为__________A。
　　　

答案： 0.2；0.34 [点拨]当开关S闭合时，两灯泡并联，电流表A₁测干路的电流，为0.54A；电流表A₂测通过小灯泡L₁的电流，为0.2A。因为并联电路中干路电流等于各支路电流之和，所以通过小灯泡L₂的电流为0.54A - 0.2A = 0.34A。

11. 如图所示电路中，当开关S闭合时，三只电流表的示数分别是1.1A、0.7A、0.5A，则通过灯L2的电流是(　　)

A. 0.5A
B. 0.3A
C. 0.2A
D. 0.1A

答案： D [点拨]由电路图可知，三个灯泡并联，电流表A₁测干路电流，电流表A₂测流过灯L₂与L₃的电流，电流表A₃测流过灯L₁和L₂的电流。由并联电路的电流规律可知，I₁ + I₂ + I₃ = 1.1A……①，I₂ + I₃ = 0.7A……②，I₁ + I₂ = 0.5A……③，联立①②③，解得I₁ = 0.4A，I₂ = 0.1A，I₃ = 0.6A，故选D。
