《2025年综合应用创新题典中点九年级物理全一册教科版》

8. [2022.淮安]如图所示，USB便携充电设备有A、B两个充电接口，输出电压均为5V，输出电流分别为1.0A和2.1A。要快速给标配的手机充电，应选用________(填“A”或“B”)接口，此接口的输出功率为________。

答案： B;10.5　[点拨]要快速给标配的手机充电，应选用电流较大的B接口，此接口的输出功率P = UI = 5V×2.1A = 10.5W。

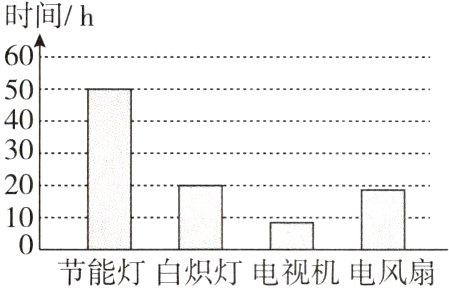

9. 如图是四种家用电器各自消耗1度电可持续正常工作的时间柱状图，其中工作电流最大的电器是__________。节能灯正常工作10h消耗的电能是________kW·h。

答案： 电视机;0.2　[点拨]由题图可知，1度电可供节能灯持续正常工作的时间为50h，节能灯的电功率P = $\frac{W}{t}$ = $\frac{1kW·h}{50h}$ = 0.02kW，所以节能灯正常工作10h消耗的电能W = Pt = 0.02kW×10h = 0.2kW·h。

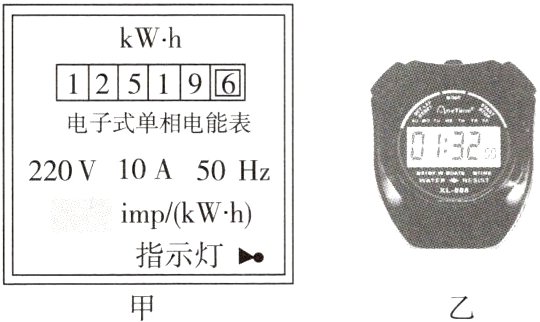

10. [2023.无锡模拟节选]小明家的电能表上有一个数据看不清楚，为了弄清楚该数据，他让电路中一个电功率为1000W的电热水壶单独正常工作，观察到电能表的指示灯闪烁92次，所用时间如图乙所示。则这个电能表上看不清的数据应该标的是________。

答案： 3600　[点拨]电子停表示数t = 1min32s = 92s，由P = $\frac{W}{t}$得，电热水壶消耗的电能W = Pt = 1000W×92s = 9.2×10⁴J = $\frac{9.2×10⁴}{3.6×10⁶}$kW·h = $\frac{23}{900}$kW·h，则消耗1kW·h的电能时，电能表指示灯闪烁的次数n = 92imp÷$\frac{23}{900}$kW·h = 3600imp，所以电能表上看不清楚的数据应该标的是3600。

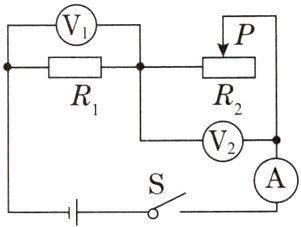

11. [2023.成都模拟改编]如图所示的电路中，电源电压为18V且保持不变，滑动变阻器R₂上标有“50Ω　1A”字样，电阻R₁为10Ω。闭合开关S，电流表的示数为0.3A。求:
(1) 电阻R₁两端的电压。
(2) 电阻R₂的电功率。

答案： [解]由题图可知，闭合开关S，R₁、R₂串联，电压表V₁测量R₁两端的电压，电压表V₂测量R₂两端的电压。电流表的示数为0.3A，根据串联电路的电流规律可知：I₁ = I₂ = I = 0.3A。
(1)由I = $\frac{U}{R}$可得，电阻R₁两端的电压U₁ = I₁R₁ = 0.3A×10Ω = 3V。
(2)电阻R₂两端的电压U₂ = U - U₁ = 18V - 3V = 15V，则电阻R₂的电功率P₂ = U₂I₂ = 15V×0.3A = 4.5W。

12. [2023.聊城期末]如图甲所示电路，电源电压为5V，定值电阻R和小灯泡L的I - U图像如图乙所示。下列说法中　　　　　(　　　)
①定值电阻R的阻值是10Ω
②小灯泡L的电功率是1.5W
③整个电路2min消耗的电能是480J
④若将R和L串联后接在8V的电源两端，整个电路的总功率是2.4W


A. 只有①②正确　　
　B. 只有③④正确
C. 只有①②③正确　
　D. ①②③④都正确

答案： D　[点拨]将R和L并联接在5V的电源两端时，通过R的电流I₁ = 0.5A，通过L的电流I₂ = 0.3A，定值电阻R = $\frac{U}{I₁}$ = $\frac{5V}{0.5A}$ = 10Ω，故①正确；小灯泡L的电功率P = UI₂ = 5V×0.3A = 1.5W，故②正确；因并联电路中干路电流等于各支路电流之和，所以干路电流I = I₁ + I₂ = 0.5A + 0.3A = 0.8A，则整个电路2min消耗的电能W = UIt = 5V×0.8A×2×60s = 480J，故③正确；将R和L串联后接在8V的电源两端时，因串联电路中各处的电流相等，且总电压等于各分电压之和，所以，由图像可知，此时I = 0.3A，U₁' = 3V，U₂' = 5V，整个电路的总功率P = U'I = 8V×0.3A = 2.4W，故④正确。
