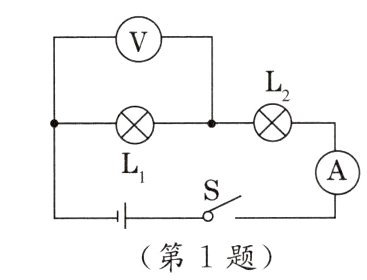

1. 如图所示为同学们做实验时的电路，闭合开关S后电路正常工作。
（1）某时刻L₂开路，电压表示数________（填“为0”或“变大”）。
（2）某时刻L₂短路，电压表示数________（填“为0”或“变大”）

答案：
(1)为0　
(2)变大

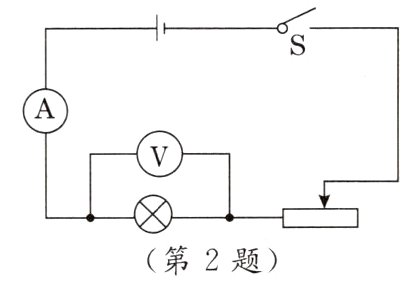

2. 某同学做电学实验时的电路如图所示，开关闭合后，灯泡发光，两电表均有示数，在实验过程中，突然灯泡熄灭，电压表示数增大，电流表几乎为零。请判断出现该现象的原因可能是（ ）


A. 灯泡短路
B. 开关被断开
C. 灯丝被烧断
D. 滑动变阻器被烧断

答案： C　[点拨]电压表示数变大——“短在外，断在内”，电流表几乎为零，则电路为开路，由“断在内”可知，可能是灯丝被烧断，C正确。

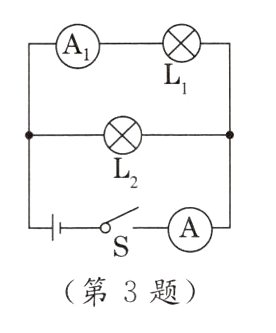

3. [2023.白城模拟]如图所示电路中，闭合开关S，发现仅有一只灯泡发光，且两电流表示数相等。关于电路中可能存在的故障，下列判断正确的是（ ）
A. L₁开路
B. L₂开路
C. L₁短路
D. L₂短路
电路的故障分析见答案册19页

答案： B　[点拨]由题图可知，该电路为并联电路，电流表A测量干路中的电流，电流表A₁测量通过L₁的电流。闭合开关S后，只有一只灯泡发光，说明电路出现了开路现象（若灯泡短路，则整个电路会短路，都不发光）；两电流表示数相等，说明两个电流表测量的都是通过L₁的电流，则可能存在的故障是L₂开路。故B正确。
技巧点拨：并联电路中，短路会直接烧坏电源，故一条支路故障、其他支路正常工作的并联电路的故障为开路，对应电路中电压表和其他支路电流表的示数不变，干路电流表的示数变小。

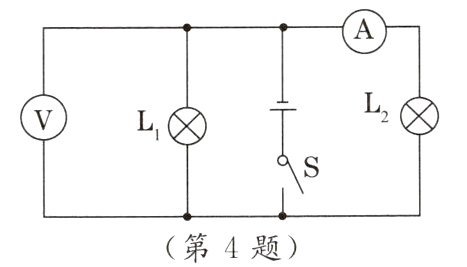

4. [2023.德州期末]如图所示的电路中，电源电压不变，闭合开关S后，灯L₁、L₂都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是（ ）


A. 灯L₁短路
B. 灯L₂短路
C. 灯L₁开路
D. 灯L₂开路

答案： C　[点拨]如果灯L₁或灯L₂短路，将发生电源短路，不仅两个灯泡都不发光，还会烧坏电流表，A、B不符合题意。如果灯L₁开路，此时电路为灯L₂的基本电路，而电源电压保持不变，因此电压表示数不变；由于并联电路中，各支路互不影响，因此通过灯L₂的电流不变，即电流表的示数不变，C符合题意。如果灯L₂开路，将没有电流通过灯L₂，即电流表示数为零，D不符合题意。

5. [2023.内江]如图所示的电路中，闭合开关后，一灯亮，另一灯不亮，电流表有示数，电压表无示数，其原因可能是（ ）


A. L₁短路
B. L₁开路
C. L₂短路
D. L₂开路

答案： A　[点拨]若L₁短路，则L₁不亮，L₂亮，电流表有示数，电压表无示数，故A正确；若L₁或L₂开路，则电流表无示数，故B、D错误；若L₂短路，则L₂不亮，L₁亮，电流表有示数，电压表测电源电压，故C错误。

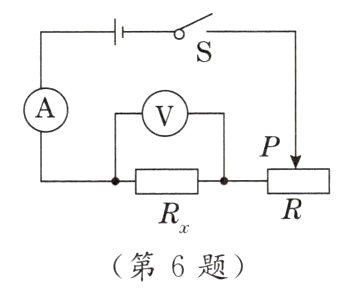

6. [2023.南通二模]小聪利用如图所示电路进行实验，正确连接电路后，闭合开关S，移动滑动变阻器的滑片P时，发现两个电表只有一个有示数，初步检查确认，电路接线完好，两个电表均无故障，则发生故障的元件应是（ ）


A. 电源
B. 滑动变阻器
C. 定值电阻Rₓ
D. 开关

答案： C　[点拨]若电源有故障，则电路中没有电流通过，电流表和电压表都没有示数，故A不符合题意。若滑动变阻器有故障，则两表同时有示数或者无示数，故B不符合题意。若定值电阻R₁短路，则电压表无示数，电流表有示数；若R₁开路，则电流表无示数，电压表有示数，故C符合题意。若开关有故障，则两表同时有示数或者无示数，故D不符合题意。

7. [2023.内江二模]在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作。一段时间后，两灯中有一灯熄灭，三个电表中只有一个电表的示数不变，则下列判断正确的是（ ）


A. 电流表A的示数不变，灯L₁开路
B. 电流表A的示数不变，灯L₂短路
C. 电压表V的示数不变，灯L₂开路
D. 电流表A的示数不变，灯L₂开路

答案： C　[点拨]由电路图可知，电路正常工作时，灯L₁、L₂并联，电流表A₁测通过L₁的电流，A测干路电流，电压表测电源电压。两灯中有一灯熄灭，若电路故障为短路，则会造成电源短路而烧坏电源，干路上的A表会被烧坏，A₁表可能被烧坏，可能示数为0，电压表的示数为0，因此故障不是短路，只能为开路，故B错误。由电路图可知，不论两只灯中的哪一只开路，电压表始终测电源的电压，故电压表的示数不变；原来电流表A测两支路的总电流，其中一只灯断路后，A只测其中一个支路电流，根据并联电路的电流规律可知，A的示数会变小，故A、D错误。若灯L₁开路，则A₁的示数为0，由上面分析可知，A的示数减小，只有电压表的示数不变，故C正确。
