1. [2023.承德模拟改编]下列有关电压的说法中，正确的是(　　)
A. 用电器有电流通过，它的两端不一定有电压
B. 电路两端有电压，一定有电流通过
C. 用电器有电流通过，它的两端一定有电压
D. 电源是提供电压的装置，不同的电源提供的电压一定是不相同的

答案： C　　[点拨]电压是电流产生的原因,某用电器有电流通过，它的两端一定有电压,故A错误,C正确;电路两端有电压，电路中不一定有电流，要想有电流，电路必须闭合,故B错误;电源是提供电压的装置，不同的电源提供的电压可能不相同，也可能相同，故D错误。

2. 下列有关电压的说法正确的是(　　)
A. 对人体安全的电压为36V
B. 1V = 10mV
C. 一节干电池的电压约为1.5V
D. 电压可以使所有电荷移动形成电流

答案： C　　[点拨]对人体安全的电压为不高于36V,故A错误;1V = 1000mV,故B错误;电压可以使自由电荷定向移动形成电流，故D错误。

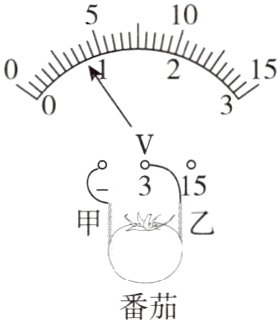

3. [2024.泉州期中]在番茄上相隔一定距离分别插入锌、铜金属片，可做成“番茄电池”，将番茄电池与已调零的电压表相连，指针偏转如图所示。则甲是番茄电池的________极，番茄电池两端的电压为________V。

答案： 负;0.8　　[点拨]由题图可知,电压表正向偏转,与电压表正接线柱相连的是乙，因此乙是正极，甲是负极;题图中选择的是0~3V量程，分度值为0.1V,则其示数为0.8V,故番茄电池两端的电压为0.8V。

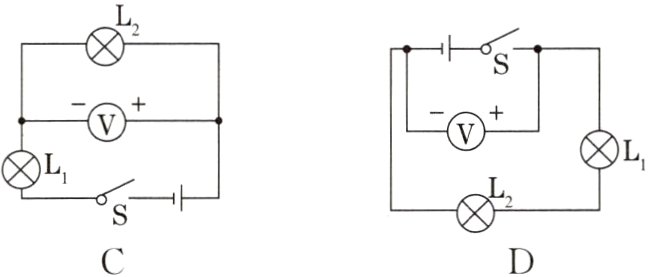

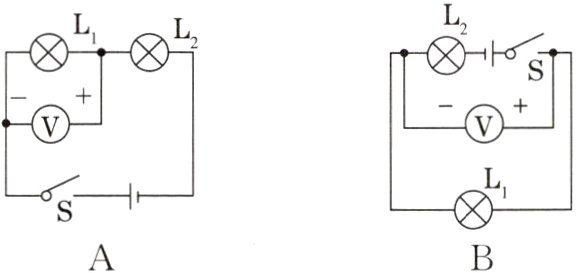

4. 如图所示电路中，能正确测出小灯泡L两端电压的是(　　)

答案： B　　[点拨]A中电压表与小灯泡L₁并联，测量的是小灯泡L₁两端的电压，但电压表的正、负接线柱接反了,故A不符合题意;B中电压表与小灯泡L₂并联，测量的是小灯泡L₂两端的电压,“+”“ - ”接线柱接法也正确,故B符合题意;C中电压表与灯泡L₁并联,测量的是灯泡L₁两端的电压，故C不符合题意;D中电压表与电源并联,测量的是电源两端的电压，也是小灯泡L₁和L₂串联后的总电压，故D不符合题意。

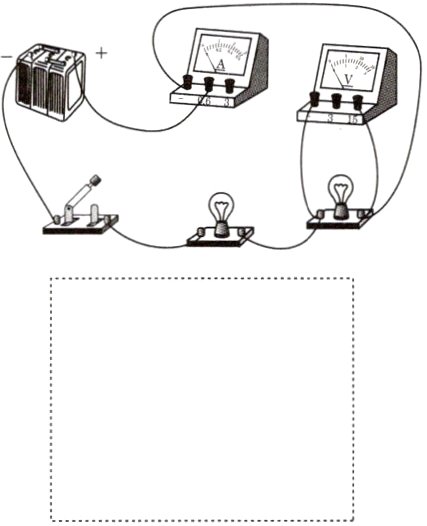

5. 根据如图所示的实物图，在虚线框中画出它对应的电路图。

答案：
[解]如图所示。
　

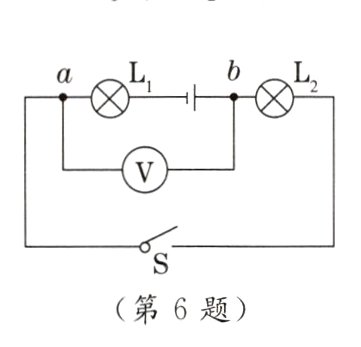

6. 如图所示电路中，开关S闭合后，电压表的示数等于(　　)


A. 电源电压
B. L1两端的电压
C. L2两端的电压
D. L1和L2两端的总电压

答案：
C　　[点拨]用“去源法”判断电压表测量哪个用电器的电压，去掉电源，如图所示，可以看出电压表接在L₂的两端，所以电压表的示数等于L₂两端的电压。
