5. [2023.扬州]下列做法中，不能使图中电磁铁吸引更多大头针的是　　　　　　　　　(　　　)
　　　　
A. 只提高电源电压
B. 只将滑片P向左移动
C. 只增加线圈的匝数
D. 只将铁芯换成同规格的铜芯

答案： D

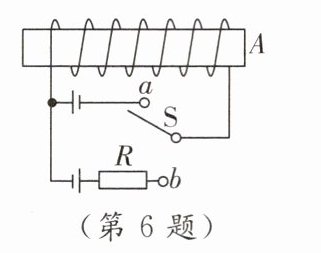

6. 如图所示，开关由触点α换接到触点b时，电磁铁的磁性强弱及A端的极性变化情况分别是(两个电源的电压相同)　　　　　　　(　　　)
　　　　
A. 增强，由S极变为N极
B. 增强，由N极变为S极
C. 减弱，由N极变为S极
D. 减弱，由S极变为N极

答案： D　　[点拨]开关S连接触点a时，只有电磁铁接在上面电源的两端;开关S连接触点b时，电磁铁、定值电阻接在下面电源的两端。由题意知电源电压没有变化,所以,当开关由触点a转到触点b时，电路中的电阻增大，根据欧姆定律I=$\frac{U}{R}$可知，电路中的电流减小。由于电磁铁的磁性强弱与电流大小有关，在其他因素不变的情况下，电流越小,磁性越弱，故电磁铁的磁性减弱。　当开关连接触点a时,利用安培定则可以确定A端为S极;当开关连接触点b时，电流的方向变化,利用安培定则可以判定A端为N极,故D正确。

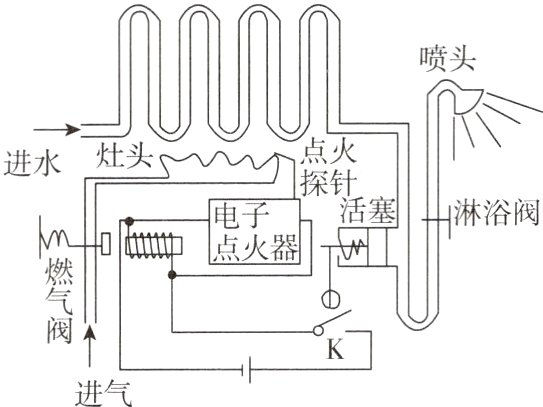

7. [2023.泸州模拟]泸州市整合涉农资金，加大支持农村燃气热水器普及到户力度。如图是燃气热水器结构原理图，开关K与活塞相连，活塞与水管相通，热水器进水来自楼顶自制雨水收集器。下列说法不正确的是　　　(　　　)
　　　　
A. 淋浴时，打开淋浴阀，根据连通器的原理，喷头有水喷出
B. 打开淋浴阀后，根据流体压强与流速的关系，活塞应向左移动
C. 开关K闭合，电磁铁的吸力把燃气阀打开，同时点火探针点火，燃气进入灶头燃烧，使喷头有热水流出
D. 若热水器各部件完好，水压正常，打开淋浴阀后，电子点火器能点火却无火焰，原因可能是电磁铁没有磁性

答案： B　　[点拨]淋浴时,打开淋浴阀有水流出,是因为喷头与进水管形成了一个连通器，故A正确;流体速度越大的地方压强越小，因此打开淋浴阀后，活塞应向右移动,故B错误;开关K闭合，电磁铁产生吸力把燃气阀打开,同时点火探针点火,燃气进入灶头燃烧,将水加热,使喷头流出热水，故C正确;电子点火器能点火却无火焰,原因可能是电磁铁没有磁性，或燃气不足无法燃烧，故D正确。

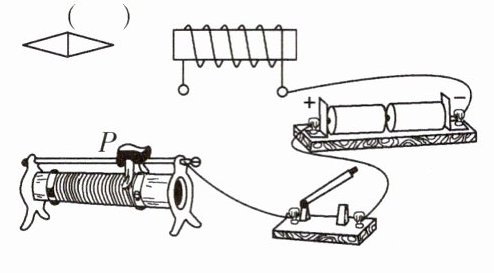

8. [2023.宜宾]如图所示，请用笔画线代替导线将电路连接完整，并在括号中标出小磁针静止时右端的磁极符号(要求:闭合开关，向左移动滑片P，电磁铁的磁性变强)。
　　　　　

答案：

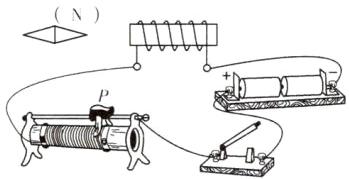

[解]如图所示。

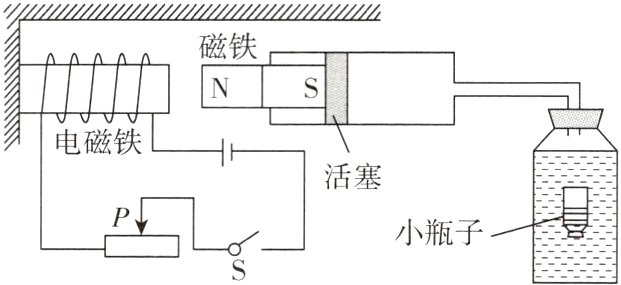

9. (科学推理)[2023.宿迁]在科技晚会上,小明给大家展示了一个“听话”的小瓶子，调节滑片就可以让小瓶子上浮、下沉或悬停在水中，它的原理如图所示(磁铁固定在活塞上)。闭合开关S后，移动滑片P，使小瓶子悬停在图示位置。对此,以下分析正确的是　　　　　(　　　)
　　　
A. 电磁铁的右端为S极
B. 若将滑片P向右移，小瓶子将会上浮
C. 小瓶子下沉时，小瓶子中的气体密度变小
D. 小瓶子上浮时，小瓶子的瓶口处受到水的压强保持不变

答案： B　　[点拨]根据安培定则可知,电磁铁的右端是N极，故A错误;若将滑片P向右移,则电路总电阻变大,电路电流变小,电磁铁的磁性变弱，电磁铁与磁铁的排斥作用变小,活塞向左运动,大瓶内气压变小，小瓶子中的水会被挤出来部分，小瓶子重力变小,重力小于浮力,小瓶子将上浮,故B正确;小瓶子下沉时，重力大于浮力,小瓶子内进水,小瓶子中的气体体积变小，质量不变，由ρ=$\frac{m}{V}$可知，气体密度变大,故C错误;小瓶子上浮时,根据p=ρgh可知，小瓶子的瓶口处受到水的压强变小,故D错误。
