《2025年综合应用创新题典中点九年级物理全一册教科版》

1. 请写出滑动变阻器在下列实验中的作用(除保护作用)。
(1) 探究电流与电阻的关系:
　　______________________________。
(2) 探究电流与电压的关系:
　　______________________________。
(3) 伏安法测电阻:
　　______________________________。
(4) 伏安法测小灯泡的电阻:
　______________________________。

答案：
(1)控制定值电阻两端电压不变
(2)改变定值电阻两端电压
(3)调节电阻两端电压和通过电阻的电流
(4)改变小灯泡两端电压和通过小灯泡的电流

2. [多选] 关于“探究电流与电压关系”与“伏安法测电阻”两个实验，下列说法正确的是(　　　)
A. 两个实验电路图所测物理量均相同
B. 两个实验都需要多次测量从而减小误差
C. 两个实验都运用到了控制变量法
D. 两个实验都用到了定值电阻是因为定值电阻受温度影响很小

答案： AD [点拨]在“探究电流与电压的关系”和“伏安法测电阻”两个实验中都需要测量电压和电流，故A正确。在“探究电流与电压的关系”实验中，多次测量是为了得到普遍性的规律；而在“伏安法测电阻”实验中，多次测量是为了取平均值从而减小误差，故B错误。在“探究电流与电压的关系”实验中要控制电阻不变，用到了控制变量法，而“伏安法测电阻”实验不需要运用控制变量法，故C错误。定值电阻的阻值受温度影响很小，因此两个实验中都用到了定值电阻，故D正确。

3. 某小组进行电学实验探究。

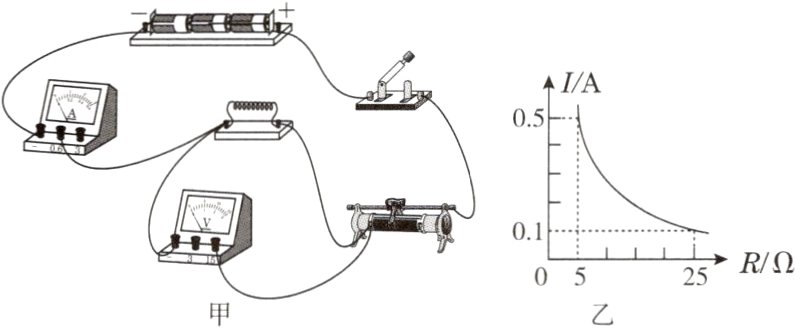

(一) 某同学探究“电流与电压”的关系，用了三节干电池、一个定值电阻、一个滑动变阻器(20Ω,1A)、一个电压表、一个电流表和若干导线等器材，连接了如图甲所示电路。

(1) 闭合开关，若电压表无示数，电流表有示数，则故障原因是____________________________。

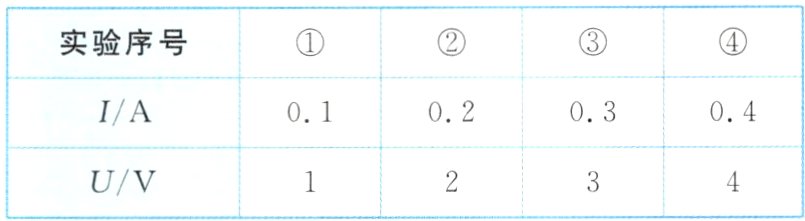

(2) 该同学用此电路做了若干组实验，以下第________组实验数据有误。见答案册35页

(3) 根据此表格可知: 当导体电阻一定时，通过导体的电流与导体两端的电压成__________(填“正比”或“反比”)。
(二) 该同学继续探究“电流与电阻”的关系，他另找了阻值为5Ω、10Ω、15Ω、20Ω、25Ω的电阻各一个，多次实验后得到电流与电阻的关系如图乙所示。
(4) 电阻两端的电压为________V。
(5) 滑动变阻器的最大阻值至少为________Ω。

答案：
(1)定值电阻短路
(2)①
(3)正比
(4)2.5
(5)20
[点拨]
(2)实验使用3节干电池，即电源电压为4.5V，在第①次实验中，定值电阻两端的电压为1V，电路中的电流为0.1A，则滑动变阻器两端的电压U滑=U - U定=4.5V - 1V = 3.5V，根据欧姆定律可得，滑动变阻器接入电路的阻值R = U / I = 3.5V / 0.1A = 35Ω，大于滑动变阻器的最大阻值20Ω，故第①组实验数据有误。
(4)电阻两端的电压U' = IR = 0.5A×5Ω = 2.5V。
(5)由题图乙可知，当电路中的电流为0.1A时，定值电阻的阻值R定 = 25Ω，电路中的总电阻最大，滑动变阻器的阻值最大，此时电路中的总电阻R = U / I = 4.5V / 0.1A = 45Ω，根据串联电路的电阻关系可知，滑动变阻器的阻值R滑 = R - R定 = 45Ω - 25Ω = 20Ω，所以滑动变阻器的最大阻值至少为20Ω。

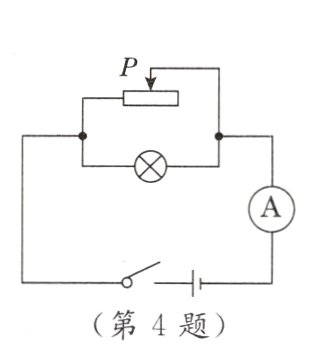

4. [多选] 喜欢物理的小陈，根据所学的物理知识设计了如图所示的电路。电源电压不变，闭合开关后，当滑动变阻器的滑片P由中点向右移动时，下列说法正确的是(　　　)

A. 滑动变阻器的电阻变大，灯泡变暗
B. 电流表的示数变小，灯泡亮度不变
C. 滑动变阻器的电阻变大，它两端的电压不变
D. 电流表的示数变大，电路中的总电阻变大

答案： BC [点拨]由题图可知，闭合开关后，灯泡与滑动变阻器并联，电流表测干路中的电流。因电源电压不变，且并联电路中各支路独立工作、互不影响，所以，滑片P移动时，通过灯泡的电流不变，灯泡亮度不变。因滑动变阻器接入电路中的电阻变大，滑动变阻器两端的电压不变，由I = U / R可知，通过滑动变阻器的电流变小，干路电流变小，即电流表的示数变小。

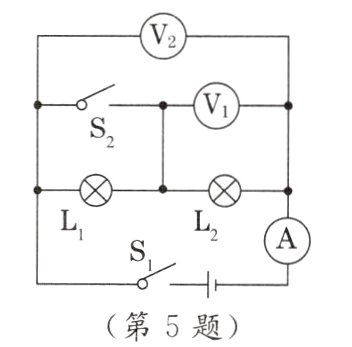

5. 如图所示的电路中，闭合开关S1，两灯均发光，且电流表和两个电压表均有示数。再闭合开关S2，电压表V1示数__________，电压表V2示数__________，电流表示数__________。(均填“变大”“变小”或“不变”)

答案： 变大；不变；变大 [点拨]由题图可知，闭合开关S，两灯串联，电流表测量电路中的电流，电压表V1测量灯L1两端的电压，电压表V2测量电源电压。再闭合开关S2，灯L1短路，电路为灯L2的简单电路，此时两个电压表测量的都是电源电压，电源电压不变，所以电压表V1示数不变，电压表V2示数变大，因电路的总电阻变小，根据欧姆定律可知，电路中的电流变大，即电流表示数变大。
