《2025年综合应用创新题典中点九年级物理全一册教科版》

1. 下列器件中，全部为用电器的是　　　(　　　)
A. 电铃、电池组、白炽灯
B. 日光灯、电风扇、电视机
C. 洗衣机、开关、空调
D. 插座、电线、空调

答案： B

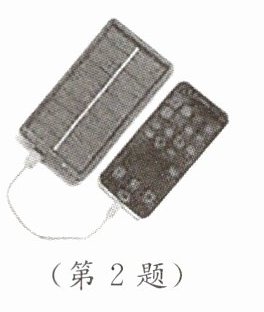

2. [2023.自贡]如图所示，用充电宝给手机充电时，充电宝相当于电路中的　　　　　　(　　　)


A. 开关　
　B. 电源　
　C. 用电器
　D. 导线

答案： B

3. [2024.厦门段考]如图是手机的一种解锁方式，用手指轻轻触碰手机感应区，识别出正确的指纹后手机自动解锁，则感应区相当于电路中的　　　　　　　　　　　　　　　　　(　　　)

A. 电源　　B. 用电器　C. 开关　　D. 导线

答案： C

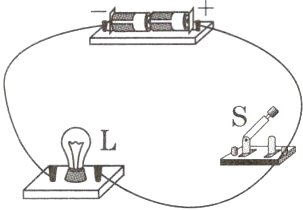

4. [2023.内江模拟]如图所示的电路中，开关S闭合时，电路处于________状态；当开关S断开后，电路处于__________状态。(均填“通路”“开路”或“短路”)

答案： 通路;通路

5. [多选]将一根导线直接跟电源两极连接，叫做电源短路，这种情况一定要避免，因为(　　　)
A. 有触电的危险
B. 有可能引发火灾
C. 电流太大会损坏电源
D. 用电器会损坏

答案： BC

6. 下列电路元件符号表示的实物与其他三个不属于同一类的是　　　　　　　　　　　(　　　)

答案： B　　[点拨]A是灯泡,C是电铃,D是定值电阻,这三个电路元件都是消耗电能的，属于用电器，B是开关,故选B。

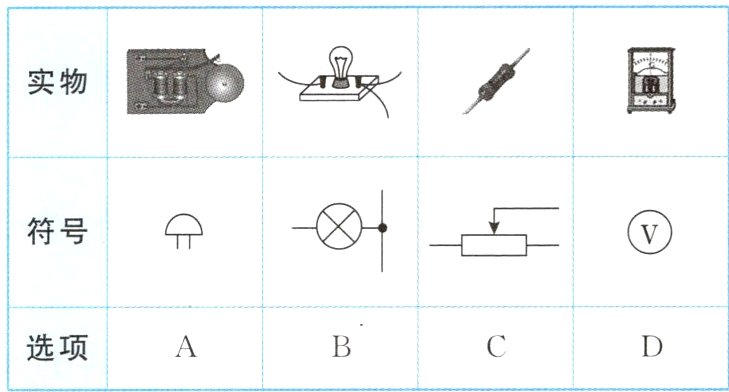

7. [2023.兰州模拟]下列电路符号与电学元件对应正确的是　　　　　　　　　　　　　(　　　)

答案： B　　[点拨]根据题图可知,A图电铃符号画法错误;B图导线表示的是交叉相连，与实物图对应;C图表示的是滑动变阻器,实物图是定值电阻,不对应;D图是电压表,实物图是灵敏电流计,不对应。故选B。

8. 请根据图中电流方向，在虚线框内画出合适的电路元件，组成完整的电路。

答案：
[解]如图所示。
　

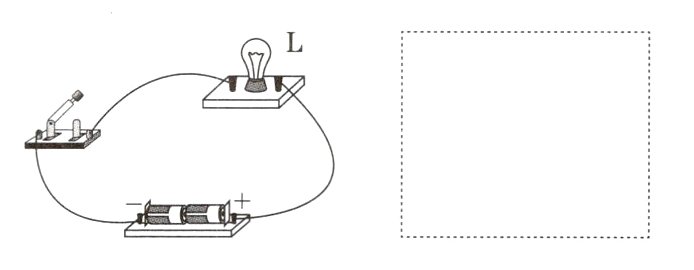

9. 根据如图所示的实物图，在虚线框内画出对应的电路图。

答案：
[解]如图所示。
　

10. [2023.武汉模拟]如图所示，将一根自动铅笔的笔芯直接放在一节干电池的两极间；过一段时间，搭在笔芯上的火柴能燃烧起来。此时，该电路的状态为　　　　　　　　　(　　　)


A. 通路
　B. 开路　
　C. 短路　
　D. 断路

答案： A
