《2025年综合应用创新题典中点九年级物理全一册教科版》

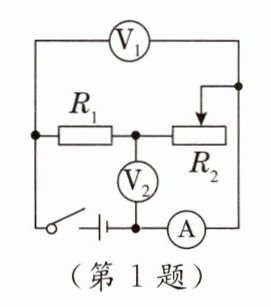

1. [2023.银川一模]如图所示，电源电压保持不变。闭合开关，滑动变阻器R₂的滑片向左移动的过程中，下列说法正确的是（ ）


A. 电压表V示数变大，电流表示数变小
B. 电压表V₂示数不变，电流表示数变大
C. 电压表V₂示数和电流表示数的比值不变
D. 电路的总功率变大

答案： D　　[点拨]闭合开关，R₁与R₂串联，电压表V₁测电源电压，电压表V₂测R₂两端的电压，电流表测电路中的电流。因电源电压保持不变，所以滑片移动时，电压表V₁的示数不变；滑片向左移动的过程中，接入电路中的电阻变小，电路中的总电阻变小，由I = $\frac{U}{R}$可知，电路中的电流变大，电流表的示数变大；由U = IR可知，定值电阻R₁两端的电压变大，因串联电路中总电压等于各分电压之和，所以电压表V₂的示数变小，电压表V₂示数和电流表示数的比值变小；由P = UI可知，电路的总功率变大。故D正确。

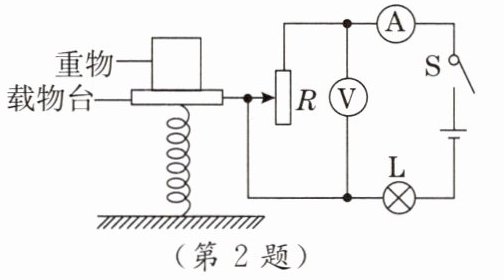

2. [2023.兰州]小明设计的质量测量仪如图所示，电源电压保持不变。闭合开关S后，下列说法正确的是（ ）


A. 不放重物时，小灯泡L最暗
B. 与电流表相比，用电压表的示数表示重物的质量，更符合人们的思维习惯
C. 重物的质量越大，电流表示数越小，电压表示数也越小
D. 重物的质量越小，电路的总功率越小

答案： B　　[点拨]不放重物时，滑动变阻器接入电路的电阻最小，电路中的电流最大，小灯泡L最亮，故A错误；重物的质量变大时，滑动变阻器接入电路中的电阻变大，根据串联电路的分压原理可知，滑动变阻器两端的电压变大，电压表示数变大；此时电路的总电阻变大，根据欧姆定律可知，电路中的电流变小，电流表示数变小；所以电压表示数随重物质量的增大而增大，电流表示数随重物质量的增大而减小，用电压表的示数表示重物的质量，更符合人们的思维习惯，故B正确，C错误；由上可知，重物的质量越小，电路中的电流越大，根据P = UI可知，电路的总功率越大，故D错误。

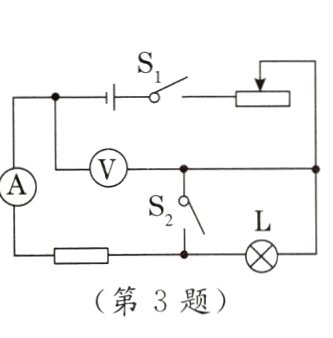

3. 如图所示的电路，只闭合开关S₁，将滑动变阻器滑片从最右端向左移动至中点，灯泡L将________（填“变亮”“变暗”或“亮度不变”）。保持滑片位置不动，再闭合开关S₂，电压表示数________（填“变大”“变小”或“不变”，下同），电流表示数________。

答案： 变亮；变小；变大　　[点拨]只闭合开关S₁，滑动变阻器、灯泡L和定值电阻串联，电压表测量灯泡L和定值电阻两端的总电压，电流表测量电路中的电流。将滑动变阻器滑片从最右端向左移动至中点，滑动变阻器接入电路的阻值变小，电路中的电流变大，所以灯泡L将变亮。保持滑片位置不动，再闭合开关S₂，滑动变阻器和定值电阻串联，灯泡L被短路，电压表测量定值电阻两端的电压，由于灯泡L未接入电路，电路的总电阻变小，所以电流表示数变大，因滑片位置不动，滑动变阻器接入电路的阻值不变，其两端的电压变大，所以电压表示数变小。

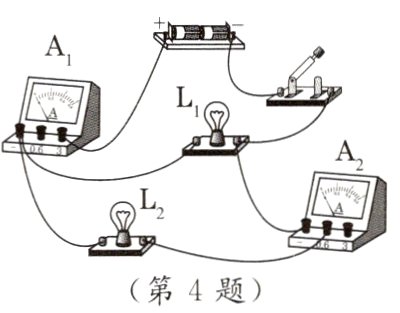

4. [2023.临沂一模]将两个规格相同的灯泡按如图所示的方式连接，闭合开关，则（ ）


A. 电路中L₁、L₂两灯泡是串联的
B. 电流表A₂测量通过灯泡L₁的电流
C. 若灯泡L₂灯丝烧断，电流表A示数变小
D. 若灯泡L₂灯丝烧断，灯泡L₁变亮

答案： 4.C　　[点拨]开关闭合，电流有两条路径，所以两灯泡是并联的，电流表A₁测干路电流，电流表A₂测通过灯泡L₂的电流，故A、B错误；若灯泡L₂灯丝烧断，干路电流减小，A₁的示数变小，故C正确；并联电路中各支路互不影响，所以若灯泡L₂灯丝烧断，灯泡L₁的亮度不变，故D错误。

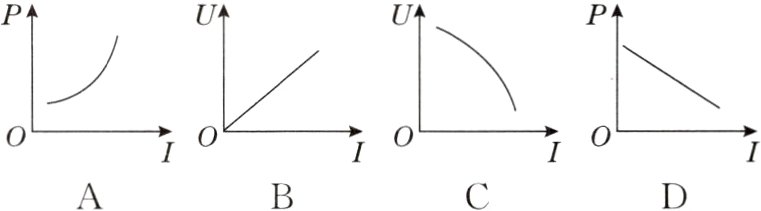

5. [2023.南通三模]如图所示电路中，电源为恒流源，能始终提供大小恒定的电流，R₀为定值电阻。移动滑动变阻器R的滑片，则下列电压表示数U、电路总功率P随电流表示数I变化的关系图线中，可能正确的是（ ）

答案： 5.D　　[点拨]由题图可知，R₁与R₂并联，电压表测电源电压，电流表测R₂所在支路的电流。若电源提供的电流恒定为I₀，则电压表示数U = U₀ = I₁R₁ = (I₀ - I₂)R₁ = -R₁I₂ + I₀R₁，其中I₀、R₁为定值，可知U与I₂的图像为一次函数图像，且 -R₁＜0，故B、C错误；电路总功率P = UI₂ = (I₀ - I₂)R₁×I₂ = -R₁I₂² + I₀R₁I₂，其中I₀、R₁为定值，可知P与I₂的图像为二次函数图像，且 -R₁＜0，I₂不为0，P不为0，故A错误，D正确。

6. [2023.长沙模拟，多选]如图所示，电源电压不变。下列说法正确的是（ ）

A. 只闭合S₁，将P向左移动一段距离，电压表示数的变化量与电流表示数的变化量的比值不变
B. 只闭合S₁，将P向左移动，R₁的电功率变大
C. 开关都闭合，将P向左移动，电压表的示数变大，电流表的示数变小
D. 开关都闭合，将P向左移动，L的电功率不变，R₂的电功率变小

答案： 6.AD　　[点拨]由题图可知，只闭合S₁，R₁、R₂串联，电压表测R₂两端电压，电流表测电路中电流，将P向左移动，R₂连入电路的阻值变大，电路的总电阻变大，由欧姆定律知电路中电流变小，即电流表示数变小，由P = I²R知R₁的电功率变小，故B错误；由串联电路的分压原理知R₂两端的电压增大，R₁两端的电压减小，因为串联电路中总电压等于各部分电路两端电压之和，所以△U₂ = △U₁，R₁为定值电阻，由欧姆定律知，R₁ = $\frac{U₁}{I}$ = $\frac{△U₁}{△I}$，即电压表示数的变化量与电流表示数的变化量的比值不变，故A正确；开关都闭合，L与R₂并联，R₁被短路，电压表测电源电压，电流表测干路电流，将P向左移动，电压表示数不变，R₂连入电路的阻值变大，电路的总电阻变大，总电流变小，电流表示数变小，故C错误；并联电路中各支路间互不影响，所以L的电功率不变，由P = $\frac{U²}{R}$知，R₂的电功率变小，故D正确。
