《2025年综合应用创新题典中点九年级物理全一册教科版》

2. [2023.湘潭]如图是电能表表盘的示意图，下列说法正确的是　　　　　　　　　　　(　　　)

A. 电能表是用来测电功率的仪器
B. 此时电能表的示数为 61985kW·h
C. 通过这个电能表的电流一定为 10A
D. 这个电能表应该在 220V 的电路中使用

答案： D

3. [2023.西安期末]小明利用电能表测量某个家用电器的电功率，当电路中只有该用电器连续工作时，测得在 1h 内消耗的电能为 1.2kW·h，那么这个用电器可能是　(　　　)
A. 电风扇
　B. 电视机
　C. 空调　
　D. 电冰箱

答案： C

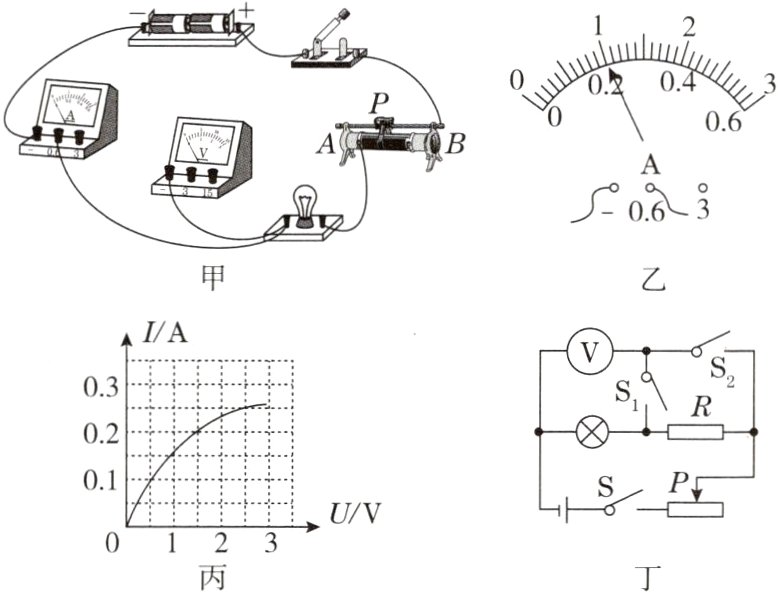

4. [2023.湘潭]利用图甲所示的电路测量小灯泡的电功率，小灯泡的额定电压为 2.5V。

(1)用笔画线代替导线，将图甲中所示的器材连接成完整电路。
(2)连接电路时开关应处于__________(填“断开”或“闭合”状态，正确连接后，应将滑片 P 由最大电阻处缓慢向________(填“A”或“B”)端移动，使小灯泡逐渐变亮。
(3)某次实验时，电流表的示数如图乙所示，则通过小灯泡的电流为________A；移动滑片 P，记下多组电压和电流值，绘制成图丙所示的图像。根据图像的信息，小灯泡的额定电功率为________W。
(4)实验时，由于操作失误，在未断开开关的情况下，直接将亮着的小灯泡从灯座上取出，此时电压表的示数__________(填“变大”“变小”或“不变”)。
(5)在没有电流表的情况下，用图丁所示的实验电路也可以测出小灯泡的额定功率。已知小灯泡的额定电压为 U 额，定值电阻的阻值为 R，实验步骤如下:
①只闭合开关 S、S₁，调节滑片 P，使电压表示数为 U 额。
②保持滑片位置不变，只闭合开关 S、S₂，此时电压表的示数为 U，则小灯泡的额定功率 P 额 = ____________(用 U 额、U 和 R 表示)；若电源电压为 U₀，此时滑动变阻器接入电路的阻值 R₀ = ____________(用 U₀、U 额、U 和 R 表示)。

答案：

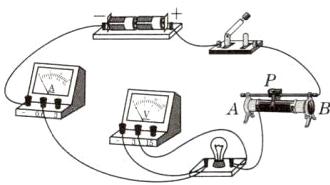

(1)如图所示。
　
(2)断开;A　
(3)0.2;0.625　
(4)变大
(5)②$\frac{U_{额}(U - U_{额})}{R}$；$\frac{R(U_{0}-U)}{U - U_{额}}$　　[点拨]
(4)直接将亮着的小灯泡从灯座上取出，小灯泡处发生开路，电压表测量电源电压,故电压表示数变大。
(5)②只闭合开关S、S₁，小灯泡、定值电阻和滑动变阻器串联,电压表测量小灯泡两端电压,调节滑片P,使电压表示数为$U_{额}$，此时小灯泡正常发光;保持滑片位置不变，只闭合开关S、S₂，电路仍为小灯泡、定值电阻和滑动变阻器的串联电路，电路电流不变，电压表测量小灯泡和定值电阻两端的总电压，此时电压表的示数为$U$，则定值电阻两端电压为$U - U_{额}$，电路中电流$I=\frac{U - U_{额}}{R}$，则小灯泡的额定功率$P=U_{额}I=\frac{U_{额}(U - U_{额})}{R}$；若电源电压为$U_{0}$，则滑动变阻器两端的电压为$U_{0}-U$，此时滑动变阻器接入电路的阻值$R_{滑}=\frac{U_{0}-U}{I}=\frac{R(U_{0}-U)}{U - U_{额}}$。

5. [2023.常州]如图所示的电路中，电源电压恒定，R₀ 为定值电阻，Rₓ 为滑动变阻器(A、B 为其两端点)。闭合开关 S，把滑动变阻器的滑片 P 从 B 端移到 A 端，电压表示数的变化范围是 0.6~3V，电流表示数的变化范围是 0.12~0.6A。下列说法正确的是　　(　　　)

A. 电源电压为 6V
B. R₀ 的阻值为 25Ω
C. Rₓ 的最大阻值为 20Ω
D. 移动滑片 P，电路总功率的最小值为 0.72W

答案： C　　[点拨]把滑动变阻器的滑片P移到A端时,电路是$R_{0}$的简单电路，此时电压表测电源电压，所以电源电压为3V,故A错误;当电压表的示数为3V时,电流表的示数为0.6A,根据欧姆定律可知,$R_{0}=\frac{U}{I}=\frac{3V}{0.6A}=5\Omega$，故B 错误;当滑动变阻器的滑片P在B端时，电流表的示数为0.12A,滑动变阻器两端的电压$U_{滑}=U - U_{0}=3V - 0.6V = 2.4V$，根据欧姆定律可知,滑动变阻器的最大阻值$R_{滑}=\frac{U_{滑}}{I}=\frac{2.4V}{0.12A}=20\Omega$，故C正确;当滑动变阻器的滑片P在B端时，电路的总电阻最大，总功率最小，最小总功率$P_{总}=UI_{最小}=3V×0.12A = 0.36W$，故D错误。
