《2025年综合应用创新题典中点九年级物理全一册教科版》

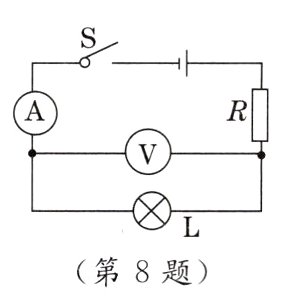

8. 在如图所示的电路中，闭合开关S，电路正常工作一段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变为零。将两用电器位置互换后再次闭合开关S，两个电表指针均发生明显偏转。若电路中只有一处故障，且只发生在灯L或电阻R上，则（ ）


A. 电阻R开路
B. 电阻R短路
C. 灯L开路
D. 灯L短路

答案： D　[点拨]电阻R开路，则原来电流表和电压表的示数都为零，故A不符合题意；若电阻R短路，则原来电流表、电压表都有示数，故B不符合题意；若灯L开路，则原来电路中电流表的示数变为零，电压表的示数增大，将灯L和电阻R互换位置后，整个电路开路，电流表仍无示数，电压表的示数变为零，故C不符合题意；若灯L短路，则原来电路中电流表示数增大，电压表的示数变为零，将灯L和电阻R互换位置后，电流表测通过电阻的电流，电压表测电阻两端的电压，则电流表和电压表的指针都会发生明显偏转，故D符合题意。

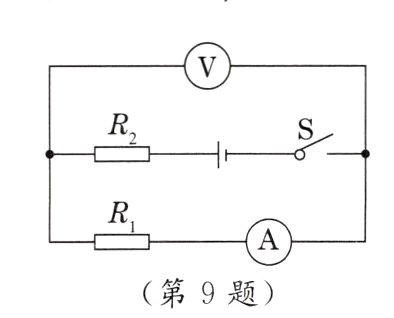

9. [2024.上海普陀区期末]在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作。一段时间后发现有一只电表的示数变大，已知故障仅出现在电阻R₁或R₂。若将R₁和R₂的位置互换，与互换前比较，下列说法正确的是（ ）


A. 若电压表示数不变，R₁一定开路
B. 若电流表示数变小，R₂一定开路
C. 若电流表示数不变，R₁可能短路
D. 若电压表示数变大，R₂可能短路

答案： C　[点拨]根据电路图可知，两个电阻串联接入电路中，电流表测量电路中的电流，电压表测量R₁两端的电压；若R₁开路，互换前，电压表测量电源电压，电压表示数变大，电流表示数变为0；互换后，电流表、电压表示数都变为0；若R₂断路，互换前，电流表、电压表示数都变为0，不符合“有一只电表的示数变大”；互换后，电压表测量电源电压，电压表示数变大，电流表示数仍为零；若R₁短路，互换前，电流表示数变大，电压表示数变为0；互换后，电压表测量电源电压，电压表示数变大，电流表示数不变；若R₂短路，互换前，电流表示数变大，电压表测量电源电压，其示数变大，不符合“有一只电表的示数变大”；互换后，电压表测量一段导线两端电压，其示数减小为0，而电流表示数不变；综上所述，C正确。

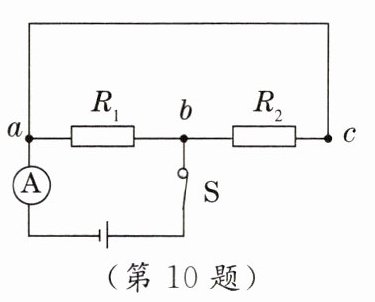

10. [2023.南通期中]如图所示电路中，R₁、R₂是定值电阻，开关S闭合一段时间后，电流表的示数突然减小。用电压表检测电路，当电压表接a、b两点时，电压表无示数；接b、c两点时，电压表也无示数。则故障原因可能是（ ）
A. 仅R₁开路
B. ac导线开路
C. 仅R₂开路
D. 电流表开路

答案： D　[点拨]根据电路图可知，定值电阻R₁、R₂并联连接，电流表测量的是干路的电流。开关S闭合一段时间后，电流表示数突然减小。当电压表接a、b两点时，电压表无示数，说明a到电源的负极或b到电源的正极之间是断开的；电压表接b、c两点时，电压表无示数，说明b到电源的负极或b到电源的正极之间是断开的。由上述分析可知，故障原因在干路上，结合选项内容可知，可能是电流表开路。

11. [2023.苏州一模]如图所示电路中，由于接线柱接触不良导致电路发生了开路故障。已知电路中仅有一处故障，且只发生在电阻R₁、滑动变阻器R₂上。现通过接入一个电表来判断故障。
（1）应选择方案________。
A. 将一个电流表接入到Q点
B. 将一个电压表接入到QM之间
C. 将一个电压表接入到MN之间
（2）选择方案后，闭合开关S，移动滑片，若电表的示数不变，则故障是________（填“R₁”或“R₂”）的接线柱接触不良。

答案：
(1)A　
(2)R₂　[点拨]
(1)由题图可知，电阻R₁和变阻器R₂并联。将一个电流表接入到Q点，此时电流表测量干路中的电流，移动滑动变阻器的滑片，若电流表示数发生变化，则说明通过滑动变阻器的电流发生了改变，该支路是正常的，故障是R₁开路；若电流表示数不变，则说明通过滑动变阻器的电流不变，所以故障是R₂开路，A正确。将一个电压表接入到QM之间，电压表测量的是一段导线两端的电压，示数一直为零，不能检测出电路故障，B错误。将一个电压表接入到MN之间，电压表测量的是电源电压，示数保持不变，不能检测出电路故障，故C错误。
(2)由
(1)中对方案一的分析可知，故障是R₂的接线柱接触不良。

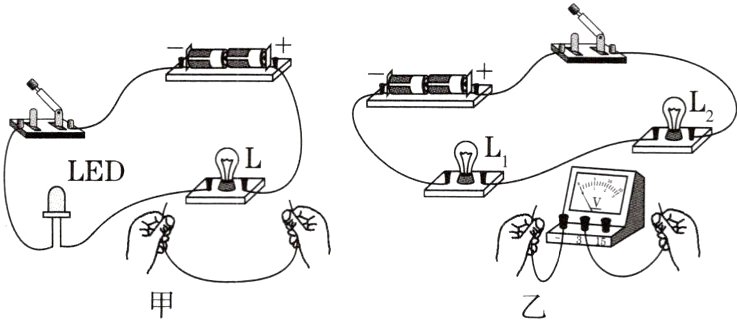

12. [2023.武汉模拟]如图甲所示的电路，闭合开关，LED灯和灯泡L正常发光，用一根导线接在灯泡L的两端，则灯泡L被短接而____（填“熄灭”“变亮”或“正常发光”），其原因是电流流经________而绕过了灯泡；如图乙所示的电路，闭合开关，灯泡L₁和L₂正常发光，过一会儿两灯突然熄灭，将电压表接在灯泡L₂两端，电压表指针有明显的偏转，若电路中只有一处故障，则故障可能是________。

答案： 熄灭；导线；灯泡L₂开路　[点拨]
(1)若把一根导线接在灯泡L₂两端，则该灯泡会短路而不发光，其原因是电流流经导线而绕过了灯泡，灯泡中没有电流通过。
(2)串联电路只有一条电流路径，两灯突然熄灭，说明电路开路，而接在灯泡L₂两端的电压表有明显偏转，说明电压表与电源之间是通路，只能是与电压表并联的部分开路，则故障可能是灯泡L₂开路。
