《2025年综合应用创新题典中点九年级物理全一册教科版》

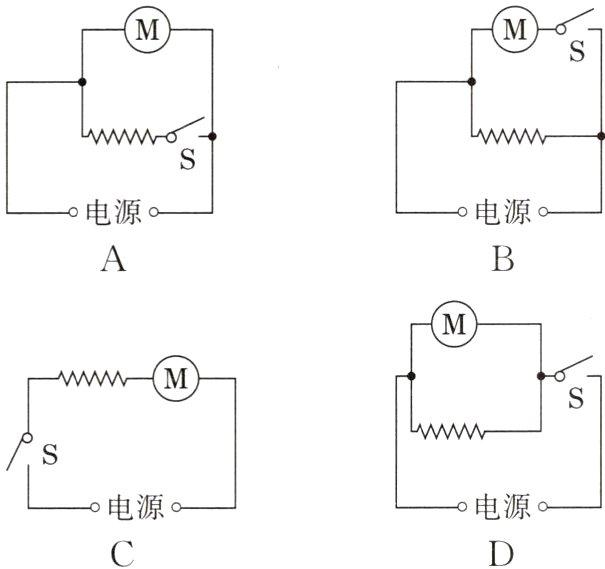

1.[2023.成都高新区一诊]如图为自动感应干手器，当手处于红外线感应范围内，自动感应开关S会闭合，它就正常工作，将手烘干，其中任一用电器元件损坏，不影响另一用电器使用。下列电路图符合上述要求的是(　　　)

答案： D　　[点拨]根据题意可知，任一用电器元件损坏，不影响另一用电器使用，所以电动机与电热丝是并联接入电路中的。当手处于红外线感应范围内，自动感应开关S会闭合，干手器就正常工作，将手烘干，这说明开关能控制电动机和电热丝，所以开关接在干路中，根据选项可知，D正确。
点方法：同时工作电路对应串联电路或者开关在干路的并联电路，开关在干路的并联电路的优点是用电器互相不影响。

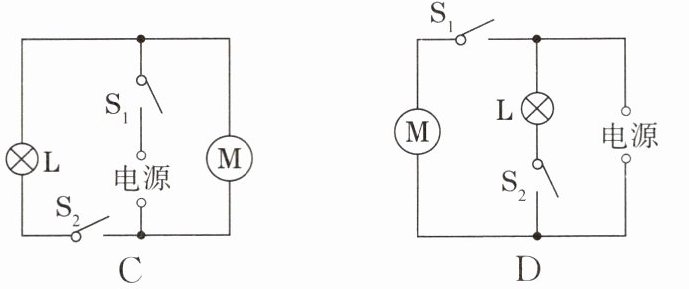

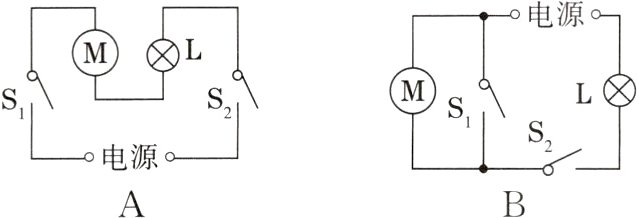

2.[2023.永州期中]家庭厨房抽油烟机主要由排气扇和照明灯泡组成，它们既能同时工作，又能独立工作。小明设计的抽油烟机的简化电路图如图所示，其中合理的是　　　　　(　　　)

答案： D　　[点拨]由题意知，排气扇和照明灯既能同时工作，又能独立工作，所以排气扇(电动机)和灯泡是并联关系，且各自的支路有一个开关控制，干路上没有开关，由选项可知，D正确。
点方法：能独立工作的电路一定是并联电路，开关在两个独立的支路。

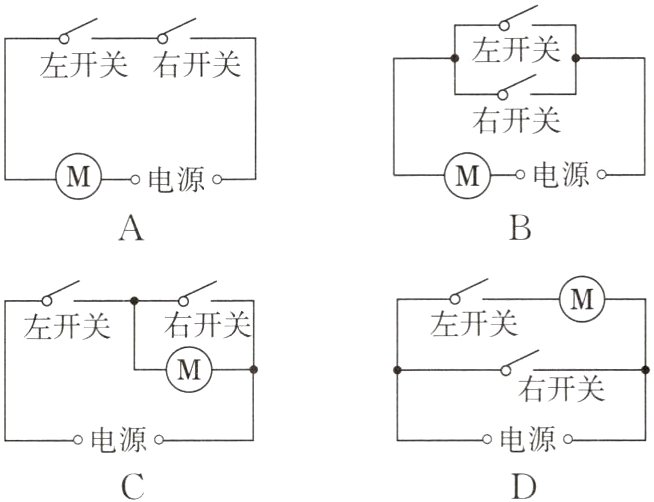

3.[2024.深圳期末]为杜绝操作工手指损伤事故的发生，某厂家设计制造的切纸机，必须将两只手同时分别按住左、右开关，切纸机才能正常工作。下列电路设计中符合要求的是　(　　　)

答案： A　　[点拨]必须将两只手同时分别按住左、右开关，切纸机才能正常工作，说明两开关相互影响，不能独立控制切纸机工作，由此可知，左、右开关和切纸机(电动机)是串联的，由选项可知，A正确。
点方法：两个开关串联使用时，两个条件必须同时满足才开始工作，两个条件只需要一个不满足就停止工作。

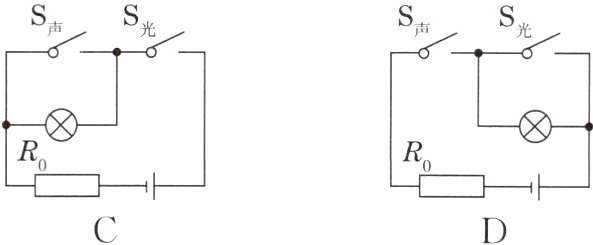

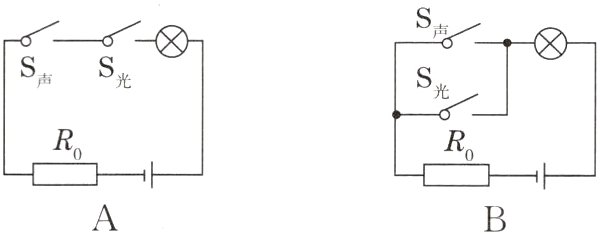

4.[2023.黄冈二模]楼梯感应灯可由声控开关(有声响时开关闭合)和光控开关(光线较暗时开关闭合)共同控制，某同学设计并组装了一个楼梯感应灯电路，出现了以下异常情况:白天有声响时感应灯亮，无声响时感应灯不亮;晚上无论有无声响，感应灯都亮。经检查各元件都能正常工作，则下列电路中可能出现以上异常情况的是　　　　　　　　　　　(　　　)

答案： B　　[点拨]根据题意可知，白天有声响时感应灯亮，无声响时感应灯不亮，这说明声控开关能控制灯泡；晚上无论有无声响，感应灯都亮，这说明光控开关能控制灯泡，由此可知，这两个开关是并联的，然后与灯泡串联在电路中，为了保护电路，电路中串联接入一个保护电阻，故B正确。
点方法：两开关并联使用的时候，两个条件只需要满足一个，用电器就可以工作。
