考点5　电路设计

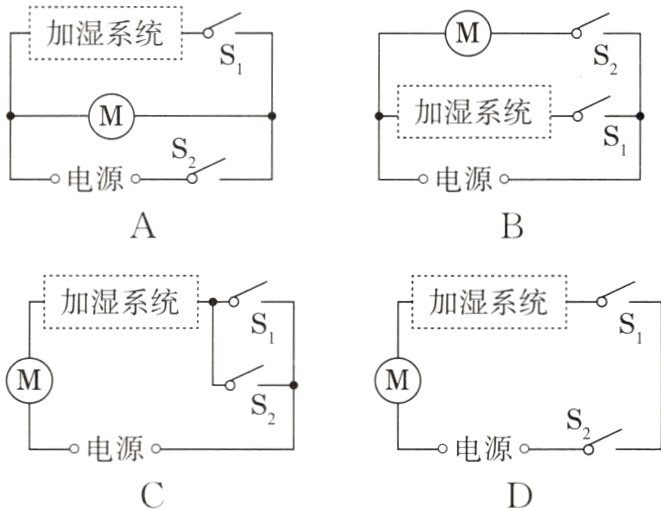

10. [2023.衡阳三模]小欣使用了一款可以自动加湿的电风扇。风扇运行过程中，空气湿度下降到一定程度时，湿度开关S₁自动闭合，加湿系统自动运行；断开总开关S₂，风扇和加湿系统同时不工作。下列图中电路符合要求的是　　　　　　　　　　　　　　　　(　　　)
　

答案： A [点拨]由题意可知，风扇运行过程中，湿度开关S₁闭合时加湿系统运行，断开总开关S₂，风扇和加湿系统同时不工作，所以加湿系统和风扇的连接方式是并联，湿度开关S₁位于加湿系统所在支路，总开关S₂位于干路，故A正确。

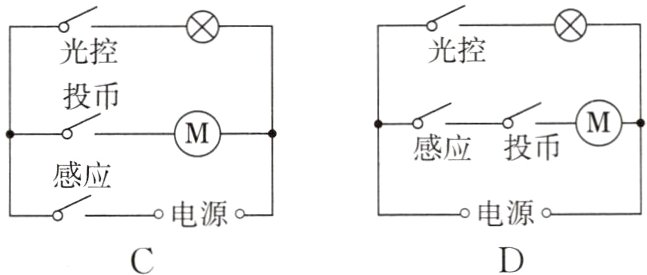

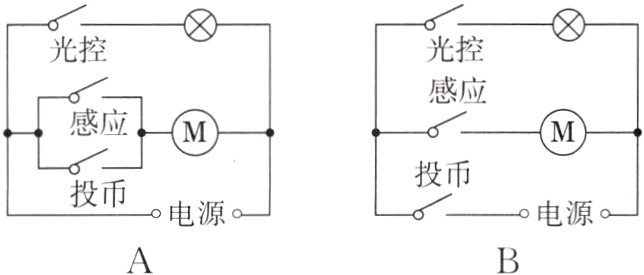

11. [2023.成都高新区二模]有一款自动售水机，它可以通过刷卡(感应)或投币接通电动机完成自动出水。当光线暗时，光控开关自动闭合，接通灯泡来照明。下列可以实现上述要求的电路是　　　　　　　　　　　　　(　　　)
　　

答案： A [点拨]由题意可知，灯泡与电动机并联；光控开关只控制灯泡，即位于灯泡所在支路中；感应开关和投币开关控制电动机，由于感应开关或投币开关任意闭合一个开关都能接通电动机，所以两开关并联后与电动机串联，故A符合要求。

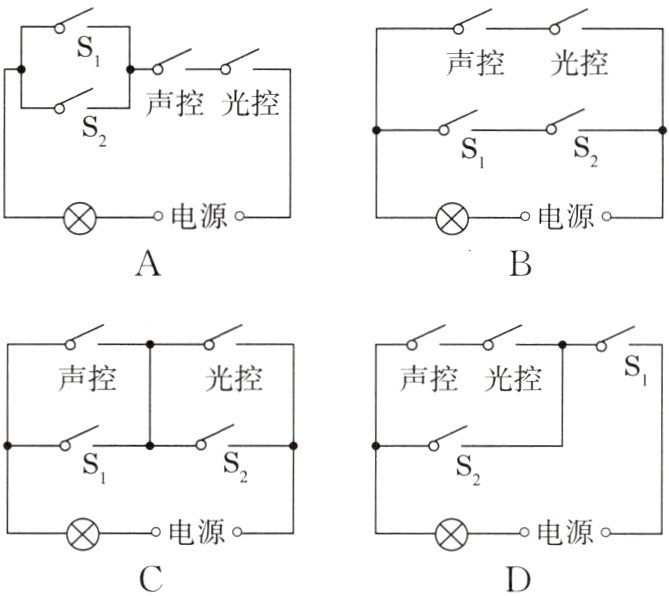

12. [2023.乐山模拟]小聪受楼道灯电路的启发，在爷爷的卧室里安装了一个“聪明”电路。
　　晚上只要拍拍手，灯就亮了，过一会儿自动熄灭，给爷爷带来了方便；不过遇到晚上有雷雨，就麻烦了，雷声使灯不断被点亮，影响爷爷休息；还有爷爷睡觉前需要这盏灯一直被点亮。小聪利用两个开关S₁、S₂改进了电路，通过对开关S₁、S₂的操作，可以取消自动功能，使灯一直被点亮或者一直不亮。下面符合这一要求的电路图是　　　　　　(　　　)
　　

答案： D [点拨]由题意可知，声控开关和光控开关应串联；雷雨天，通过对开关S₁、S₂的操作，取消自动功能，灯始终不会被点亮，说明开关S₁、S₂中有一个起总开关的作用；晚上睡觉前，通过对开关S₁、S₂的操作，取消自动功能，灯一直被点亮，说明手动开关S₁与声控、光控开关这一支路并联；入睡后，只断开手动开关S₁，只要拍拍手，电路接通，灯就亮了，过一会儿自动熄灭；所以应先将声控开关和光控开关串联，然后再与S₁并联，并联后再与灯泡、开关S₂、电源串联，故D正确。
