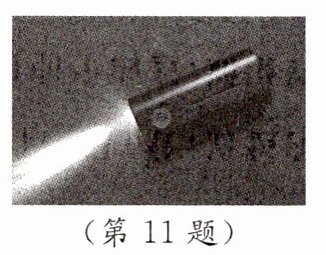

11. [多选]如图所示的充电宝带有手电筒功能。利用充电宝的手电筒功能照明或给充电宝充电时，下列说法正确的是　　　　　(　　　)

A. 用充电宝照明时，机身相当于用电器
B. 给充电宝充电时，机身相当于用电器
C. 给充电宝充电时，化学能主要转化为电能
D. 用充电宝照明时，机身相当于电源

答案： BD　　[点拨]在照明时,灯泡发光消耗电能,机身相当于电源,故A错误，D正确;给充电宝充电时，充电宝会消耗电能，把电能转化为化学能储存起来,所以此时充电宝机身相当于用电器，故B正确,C错误。

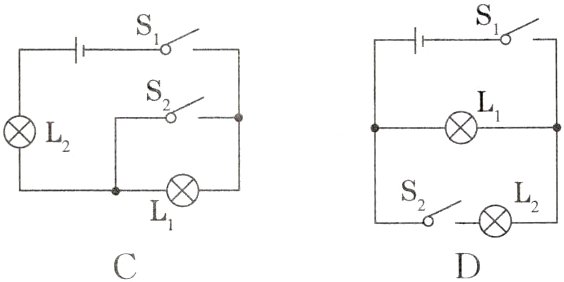

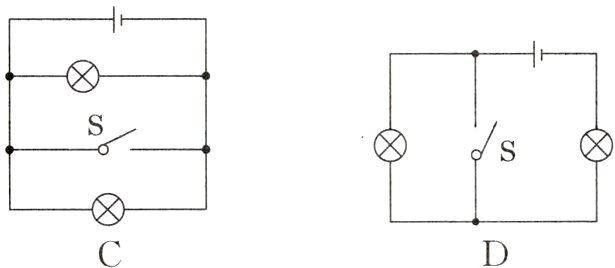

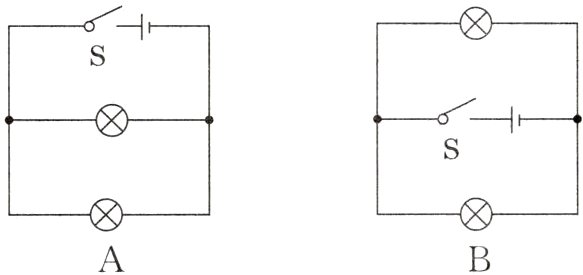

12. 在如图所示的四个电路图中，小灯泡的规格都相同。开关S闭合后，只有一个灯泡发光的电路是　　　　　　　　　　　　　　(　　　)

答案： D　　[点拨]A中开关闭合,两个灯泡都有电流通过,都能发光，A不符合题意;B中开关闭合,两个灯泡都有电流通过,都能够发光,B不符合题意;C中开关闭合,导线直接连接电源两端,电路短路,两个灯泡都不发光,C不符合题意;D中开关闭合,左边灯泡被短路,右边灯泡形成了通路，只有右边灯泡能发光，D符合题意。

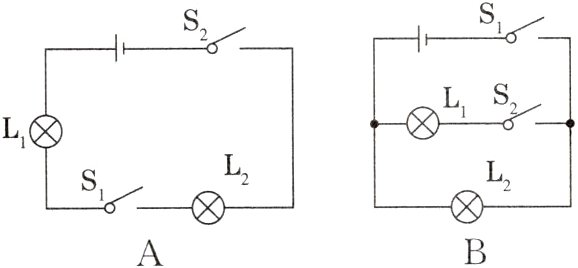

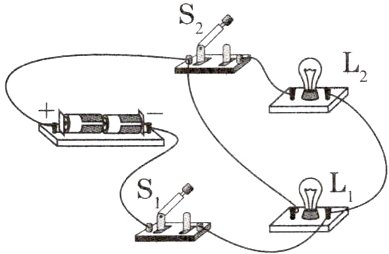

13. [2024.天津期中]下列电路与图中所示的实物电路对应的是　　　　　　　　　　　(　　　)

答案： D

14. [2024.济南期末]在交通日益拥堵的城市，电动车已成为人们短途上下班最好的代步工具。在给电动自行车充电时，电瓶相当于电路中的__________，骑电动车上班时，电瓶相当于________。

答案： 用电器;电源

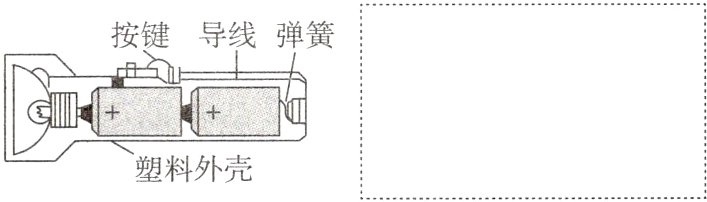

15. [2024.西安期中]观察如图所示的手电筒结构，按下按键时，电路接通。请在虚线框中画出手电筒的电路图。

答案：
[解]如图所示。
　　

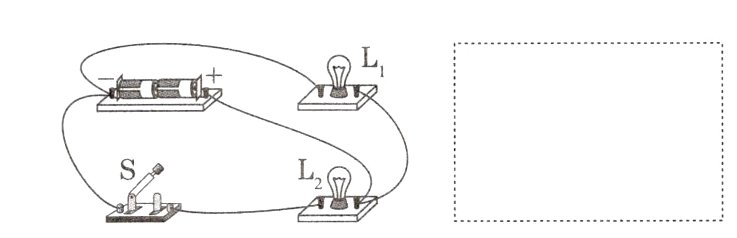

16. 在虚线框内画出实物图对应的电路图。

答案：
[解]如图所示。
　　

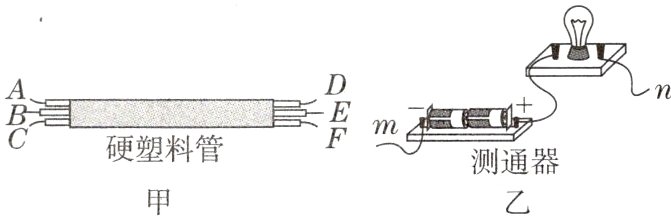

17. (科学推理)[2024.南京期中]如图甲所示，一根电缆内穿有三根完全相同的电线，用图乙的测通器可辨别哪两个线头为同一根电线的两端。连接A和C，将测通器的m接在D端，当n接F端时灯发光，当n接E端时灯不发光。由此可确定为同一导线两端的是(　　　)

A. BE　　B. CE　　　C. CF　　　D. AF

答案： A　　[点拨]连接A和C,将测通器的m接在D端,当n 接F端时灯发光,ACDF形成了通路,当n接E端时灯不发光，则ACDE不能形成通路，由此可以确定BE为同一根导线的两端。
