8. [2023.内江模拟]如图所示电路中，当开关闭合时，电流表示数为0.5A,若通过L₁的电流为I₁,通过L₂的电流为I₂,则　　　　　　(　　　)

A. I₁ = I₂ = 0.5A
B. I₁ = I₂ = 0.25A
C. I₁ = 0, I₂ = 0.5A
D. I₁ = 0.5A, I₂ = 0

答案： C　　[点拨]由电路图可知,当开关闭合时,L₁短路，电路为L₂的简单电路，电流表测通过L₂的电流,所以通过L₁的电流I₁=0,通过L₂的电流I₂=0.5A。

9. [2024.永州期中]某同学在做“测量某一灯泡的电流”的实验时，电流表接的是“−”和“0.6”两个接线柱，可粗心的他却按0~3A的量程读数，读得的值为2.6A,那么实际的电流应为　　　　　　　　　　　　　　　　　(　　　)
A. 2.6A
B. 0.6A
C. 0.52A
D. 0.46A

答案： 9.C　[点拨]电流表使用“0~0.6A”量程，却按照“0~3A”的量程读成了2.6A,因电流表的同一刻度处的大量程示数是小量程示数的5倍,所以实际的电流为2.6A÷5=0.52A。

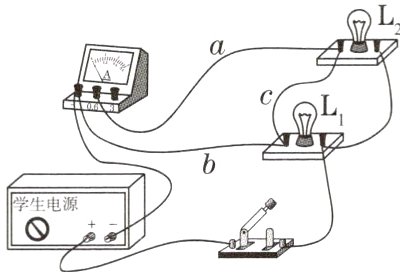

10. [2023.绵阳月考]如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是　　　　　　(　　　)

A. 撤掉导线a，电流表测量的是电路的总电流
B. 撤掉导线a,电流表测量的是通过L₁的电流
C. 撤掉导线b,电流表测量的是通过L₂的电流
D. 撤掉导线c,电流表测量的是通过L₂的电流

答案： D　　[点拨]由题图可知，撤掉导线a,两灯泡并联，电流表没有接入电路，故A、B错误;撤掉导线b,两灯泡并联，电流表在干路中,测量的是电路的总电流,故C错误;撤掉导线c,两灯泡并联，电流表在小灯泡L的支路中,测量的是通过小灯泡L的电流，故D正确。

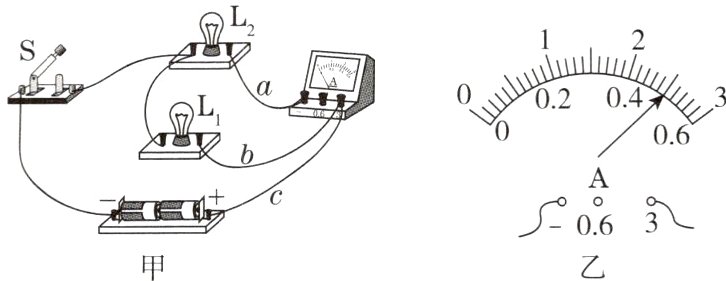

11. [2023.青岛期中]图甲是用电流表测量电流的实物连接图，请按要求回答下列问题。

(1) 图甲中电流表测量的是通过灯____的电流。
(2) 若电流表示数如图乙所示，则电流表测出的电流是__________。
(3) 若要用电流表测通过灯L₁和L₂的总电流，且只允许移动一根导线，应将导线__________(填“a”“b”或“c”)的右端接在电流表的____(填“−”“0.6”或“3”)接线柱上。

答案：
(1)L₁　
(2)2.5A　
(3)b; - 　　[点拨]
(1)题图甲中电流表与灯L₁串联,测量的是通过灯L₁的电流;
(2)由题图乙可知,电流表用的是0~3A的量程，则电流表的示数为2.5A;
(3)要用电流表测通过灯L₁、L₂的总电流,应把电流表接在干路上，将导线b的右端改接在电流表的“ - ”接线柱上即可。

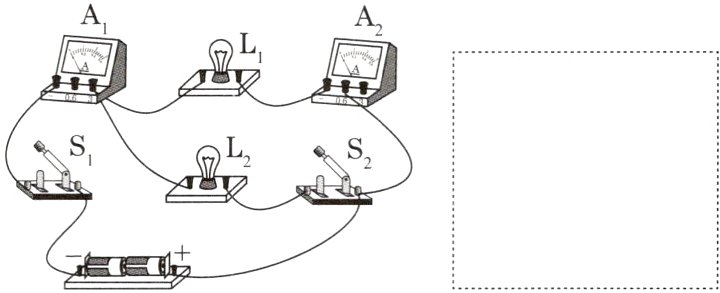

12. 请根据实物图在虚线框内画出电路图。

答案：
[解]如图所示。
　

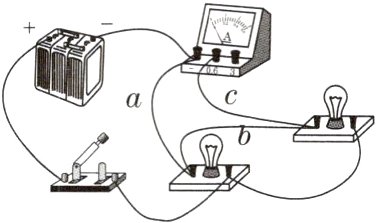

13. [2023.汕头联考]小科在做“用电流表探究并联电路中的电流规律”实验时，连接了如图所示的电路。闭合开关，______________致使电流表无示数，但两个灯泡会发光;拆除导线__________就可以修复电路，并使电流表测其中一条支路的电流。如果拆除的是导线__________,那么电流表测干路电流。

答案： 电流表短路;b;a　　[点拨]由题图可知,导线a、b、c与电流表并联，电流表被短路了，所以电流表没有示数，此时两个灯泡并联，均发光;去掉导线b即可修复电路，此时电流表测上方灯泡所在支路的电流。如果拆除的是导线a,那么电流表在干路上，测干路电流。
