《2025年综合应用创新题典中点九年级物理全一册教科版》

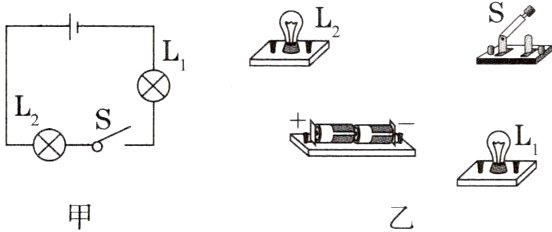

1.[2023.淮安期中]如图所示，根据图甲所示电路图，连接图乙所示实物电路。
　　　　

答案：
[解]如图所示。

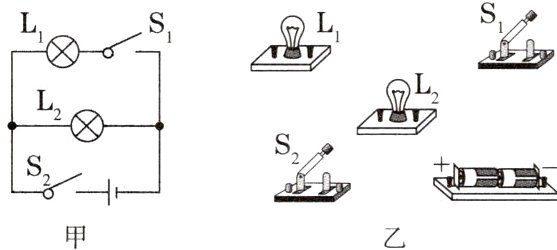

2.根据图甲所示的电路图，用笔画线代替导线，连接图乙中的实物电路。
　　　　

答案：
[解]如图所示。

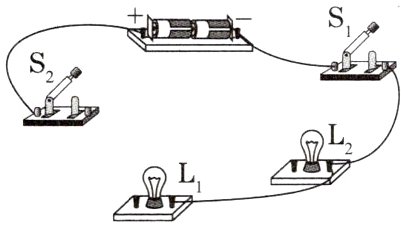

3.[2023.大连期末]如图所示，用笔画线代替导线将电路补充完整，要求两灯并联，开关S控制干路，S₂控制L₁。
　　　　　

答案：
[解]如图所示。

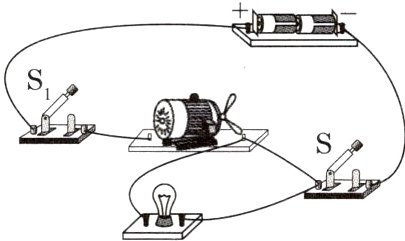

4.[2024.南京期中]在如图所示的电路中，有一根导线连接错误，请在错误导线上画“×”，并画出正确连接方式。要求:改正后，灯泡和电动机并联，开关S控制所有用电器，S₁只控制电动机。
电路的连接(-)3见答案册10页
　　　　　　　

答案：
[解]如图所示。

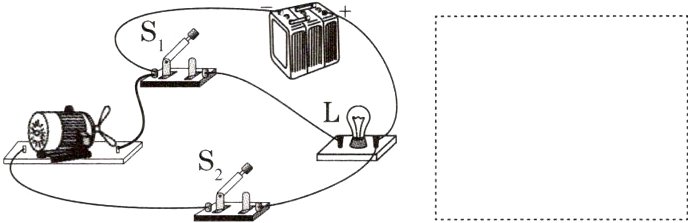

5.根据实物图在方框中画出电路图。
　　　　

答案：
[解]如图所示。
[点拨]由实物图知，灯泡L₁与电动机并联，开关S₁在灯泡L₁支路上，开关S₂在电动机支路上。

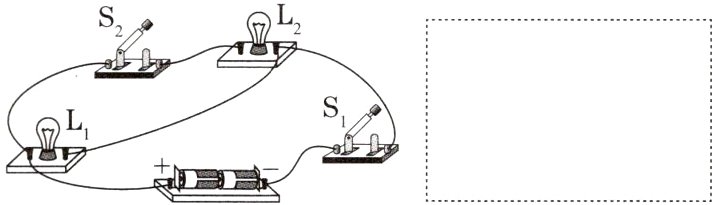

6.[2023.吉林模拟]如图是一个电学实验的实物电路，请在方框中画出它的电路图。
　　　

答案：
[解]如图所示。
[点拨]由实物图可知，电流从电源正极出发开始分支，一条支路经开关S₁后流向灯泡L₁，另一条支路经过灯泡L₂，然后两支电流汇合经过S₂回到电源负极。

7.[2023.南充月考]请在下图两虚线框内分别填入电源与灯泡的电路符号，使之成为并联电路，且电流方向符合图中箭头所示。
　　　　　　　　

答案：
[解]如图所示。

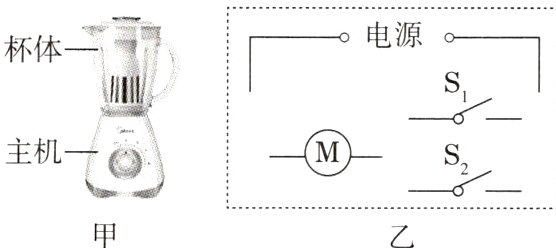

8.[2024.遂宁月考]如图甲所示是某榨汁机。为保障安全，设计师给该榨汁机设置了电源开关S和安全开关S₂，当杯体放在主机上时，安全开关S₂自动闭合，此时再闭合电源开关，电动机才能启动，开始榨汁。请按以上要求在图乙中用横平线或竖直线代替导线，画出该榨汁机的电路图。
　　　　　

答案：
[解]如图所示。
