1. [2023.吉安模拟]“伏安法测电阻”和“伏安法测小灯泡的电功率”是电学中两个重要的实验，小聪同学对两个实验进行了梳理和对比，下列说法正确的是　　　　　　　　　　　(　　　)
A. 两个实验的原理相同
B. 滑动变阻器在实验中的作用仅是保护电路
C. 两个实验进行多次测量的目的不同
D. 两个实验都采用了控制变量法

答案： C

2. [2023.金昌]小丽在“测量小灯泡的电功率”实验中，实验器材有电压恒为3V的电源一个，小灯泡(额定电压为2.5V)、电压表、电流表、滑动变阻器、开关各一个，导线若干。

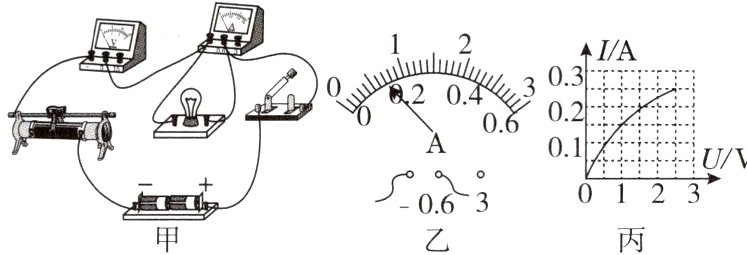

(1)如图甲所示是小丽连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”，并补画出正确的连线。
(2)连接电路过程中，开关应该________(填“断开”或“闭合”)，滑动变阻器的滑片应该移动到________(填“最左”或“最右”)端。
(3)正确连接电路后闭合开关，发现小灯泡不亮，电流表无示数，电压表有示数，则电路的故障可能是________(填字母序号)。
A. 灯泡短路　　　　　B. 灯泡开路
C. 滑动变阻器短路　　D. 滑动变阻器开路
(4)电路故障排除后，闭合开关，移动滑动变阻器的滑片，电流表指针如图乙所示，此时通过小灯泡的电流是________A。
(5)电路连接并正确操作后，小灯泡发光，此时电压表的示数为2.0V，为了测量小灯泡的额定功率，这时应该向__________(填“左”或“右”)端移动滑动变阻器的滑片。
(6)小丽根据记录画出了小灯泡中的电流随其两端电压变化的关系图像如图丙所示，则小灯泡的额定功率为________W。
(7)(实验评估)小丽根据图丙中小灯泡的I - U图像，分析出小灯泡的电阻随两端电压的增大而________(填“增大”“减小”或“不变”)，你认为原因是______________________________。

答案：

(1)如图所示。
　
(2)断开;最左　
(3)B　
(4)0.14　
(5)右　
(6)0.625
(7)增大;灯丝电阻随温度的升高而增大　[点拨]
(5)电路连接并正确操作后,小灯泡发光,此时电压表的示数为2.0V,小于小灯泡的额定电压2.5V,为了测量小灯泡的额定功率,应增大小灯泡两端的电压，根据串联分压原理，应减小滑动变阻器接入电路的阻值，故应该向右端移动滑动变阻器的滑片。

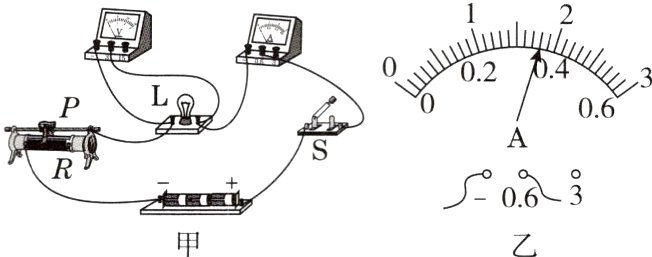

3. [2023.陕西改编]如图甲所示是“测量小灯泡的电功率”的实验电路，电源电压为4.5V且保持不变，小灯泡L的额定电压为2.5V。


(1)连接电路时，开关S应处于断开状态，滑动变阻器的滑片P应置于最________(填“左”或“右”)端。

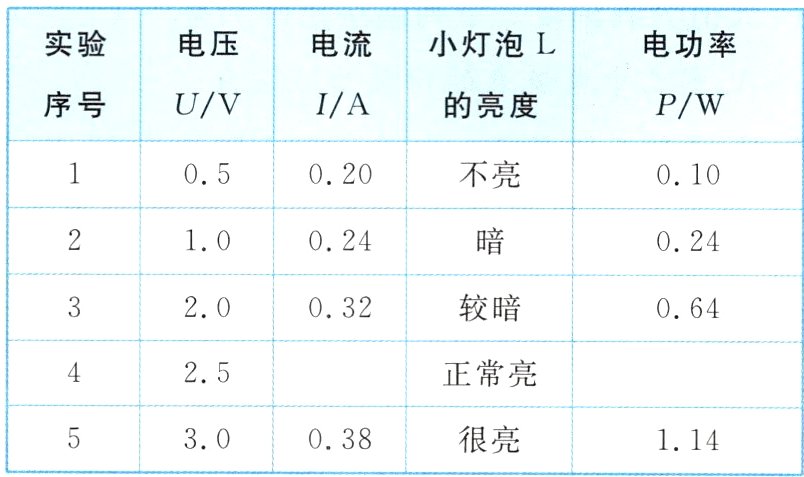

(2)闭合开关S，移动滑动变阻器的滑片P，多次实验并将数据和现象记录在表中。分析表中信息，回答问题。
①小灯泡L在额定电压下工作时，电流表的示数如图乙所示，为________A，小灯泡L的额定功率为________
②第1次实验中，小灯泡L不亮的原因可能是______________________________。
③数据分析分析数据发现，通过小灯泡L的电流与其两端的电压不成正比，其原因可能是______________________________。
(3)本次实验所选用的滑动变阻器的规格是________(填字母序号)。
A. 10Ω　2A　　　　B. 20Ω　1A

答案：
(1)右　
(2)①0.36;0.9　②小灯泡L的实际功率太小③灯丝电阻随温度的升高而增大　
(3)B　[点拨]
(1)为了保护电路，连接电路时，开关S应处于断开状态，滑动变阻器的滑片P应置于最大阻值处，即最右端。
(2)①由题图乙可知,电流表选用小量程,分度值为0.02A,示数为0.36A,则小灯泡L的额定功率P = UI = 2.5V×0.36A = 0.9W。②由题表数据可知,在第1次实验中,两表均有示数，说明电路是通路,但小灯泡L不亮，是因为小灯泡L的实际功率太小。③因小灯泡L的电功率增大，温度升高，灯丝电阻随温度的升高而增大,所以通过小灯泡L的电流与其两端的电压不成正比。
(3)由题表数据可知,小灯泡L两端的电压为0.5V时,通过它的电流为0.2A,由串联电路的电压规律可知,滑动变阻器两端的电压U滑 = U - U灯 = 4.5V - 0.5V = 4V,滑动变阻器接入电路的阻值R = U滑 / I = 4V / 0.2A = 20Ω,故选B。
