《2025年综合应用创新题典中点九年级物理全一册教科版》

1.[2023.泰安模拟]下列对如图所示电路的判断中,正确的是　　　　　　　　　　　　(　　　)
　　　　　　　
　
A.只闭合开关S1时，灯泡L1、L2并联
　
B.只闭合开关S2时,灯泡L2、L3并联
　
C.只闭合开关S2、S3时，灯泡L2、L3串联，电流表测串联电路中的电流
　
D.闭合所有开关时，灯泡L1、L2并联,L3短路，电流表测并联电路中的干路电流

答案： D　　[点拨]只闭合开关S时,电流从电源正极流出后,依次通过L1、S、L3后回到电源负极，所以灯泡L1、L3串联，故A错误;只闭合开关S时,电流从电源正极流出后,依次通过L1、S、L3后回到电源负极,所以灯泡L1、L3串联,故B错误;只闭合开关S、S1时,灯泡L3短路,电路是灯泡L1的简单电路，电流表测通过L1的电流,故C错误;闭合所有开关时,灯泡L3短路,电流从电源正极流出，通过电流表后,分别流经L1、L2回到电源负极,所以灯泡L1、L2并联，电流表测并联电路中的干路电流,故D正确。

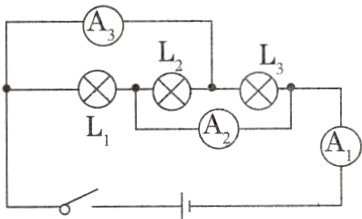

2.如图所示的电路中，当开关闭合后，电流表
A1、A2、A3的示数分别是0.9A、0.7A、0.5A,则通过L1、L2、L3的电流分别是(　　　)
　　　　　　
　
A.0.2A、0.3A、0.4A
　
B.0.3A、0.2A、0.4A
　
C.0.4A、0.3A、0.2A
　
D.0.4A、0.2A、0.3A

答案： C　　[点拨]由电路图可知，三个灯泡并联,电流表A1测干路电流，电流表A2测流过灯L1与L2的总电流,电流表A3测流过灯L2与L3的总电流。根据并联电路的电流规律可知:I1+I2+I3=0.9A……①,I1+I2=0.7A……②,I2+I3=0.5A……③,由①②③可得,I1=0.4A,I2=0.3A,I3=0.2A,即通过L1、L2、L3的电流各是0.4A、0.3A和0.2A。

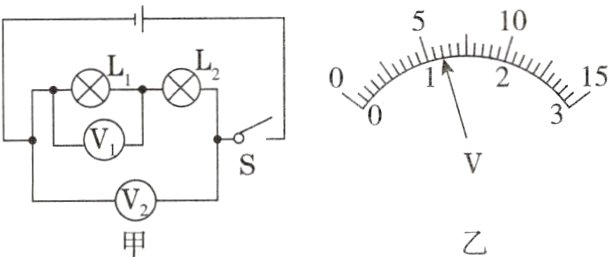

3.[2023.成都期末]如图甲所示的电路中，当闭合开关S时，两灯均发光，电压表V2的示数为5V,V1的指针位置如图乙所示,则灯L1、L2 两端的电压分别为　　　　　　　　(　　　)
　　　
电路的识别3见答案册18页
　
A.6V、5V　　　　　　B.1.2V、3.8V
　
C.1.2V、1.2V　　　　D.1.2V、5V

答案： B　　[点拨]由电路图可知,闭合开关后,灯L1、L2串联，电压表V1测灯L1和L2两端的总电压,即电源电压U=5V,电压表V2测灯L1两端的电压,因为串联电路两端电压等于各部分电压之和,所以电压表V1的示数应大于V2的示数，电压表V2的量程是0~3V,分度值为0.1V,示数U2=1.2V,所以灯L1两端的电压U1=1.2V;由于灯L1、L2串联,由串联电路的电压规律可知,灯L2两端的电压U2=Uv1−Uv2=5V−1.2V=3.8V。

4.[2024.江门月考]如图所示的电路中,当开关S 闭合时,电压表V1、V2、V3的示数分别为U1、U2、U3,电流表A1、A2的示数分别为I1、I2,那么下列关系正确的是　　　　　　　　(　　　)
　　　　　　　
　
A.U2=U1+U3,I1＞I2
　
B.U2=U1+U3,I1≠I2
　
C.U1+U2=U3,I1＜I2
　
D.U2=U1=U3,I1=I2

答案： B　　[点拨]由电路图可知，电流从电源的正极出发，依次经电流表A1、L1、L2、电流表A2回到电源的负极,即电流只有一条路径,两灯串联，且两电流表均测电路中的电流。由电压表与被测电路元件并联可知，电压表V1测L1两端的电压,电压表V2测电源的电压，电压表V3测L2两端的电压。因串联电路中各处的电流相等,所以两电流表的示数相等,即I1=I2;因串联电路中总电压等于各分电压之和,所以三电压表的示数关系为U2=U1+U3,故B正确。

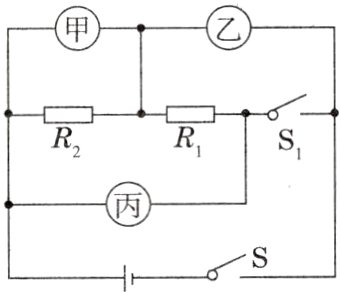

5.(分类讨论)[2024.重庆期中]在如图所示的电路中,S闭合后，下列各种情况不正确的是
　　　　　　　　　　　　　　　　(　　　)
　　　　　　
　
A.若甲、乙、丙都是电压表，则S闭合后U丙=U甲+U乙
　
B.若甲是电压表，乙、丙是电流表，则S1断开后形成并联电路
　
C.电路中甲和乙可以同时是电流表
　
D.若电路是并联电路，则乙的示数大于丙的示数

答案： C　　[点拨]若甲、乙、丙都是电压表,则S闭合后两电阻串联,甲测R2两端的电压,乙测R1两端的电压,丙测电源两端的电压,根据串联电路的电压规律可知,U丙=U甲+U乙,故A正确;若甲是电压表，乙、丙是电流表，则S断开后R1与R2并列连接,即为并联,甲测电源两端的电压,乙测干路电流,丙测通过R2的电流,故B正确;电路中甲和乙同时是电流表时，电流从电源正极出发经甲、乙两电流表回到电源的负极，会造成电源短路，故C错误;若电路是并联电路，则甲是电压表，乙、丙是电流表，且S断开，此时乙测干路电流,丙测通过R2的电流,由并联电路中干路电流等于各支路电流之和可知，乙的示数大于丙的示数，故D正确。
