《2025年综合应用创新题典中点九年级物理全一册教科版》

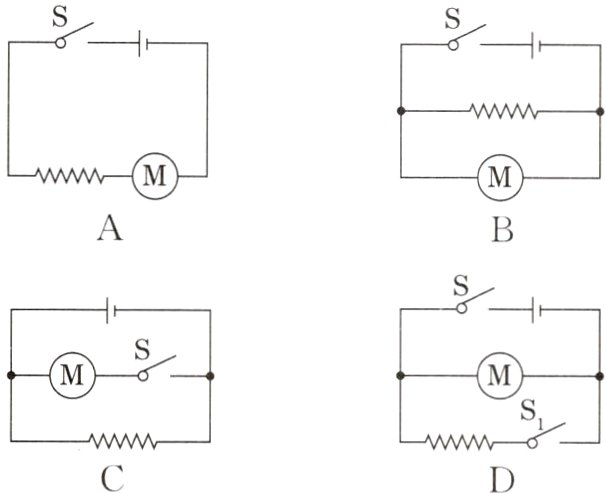

5.[2024.青岛期中]某电吹风有冷风、热风两挡，如果只发热不吹风，会因温度过高引发安全事故。以下设计的电吹风电路合理的是　(　　　)

答案： D　　[点拨]图A闭合开关，电阻丝和电动机串联，同时工作，只能吹热风，故A错误；图B闭合干路开关，电阻丝和电动机并联，同时工作，只能吹热风，故B错误；图C开关断开时，只有电阻丝连入电路，只发热不吹风，会因温度过高引发安全事故，故C错误；图D只闭合开关S₁，电路为电动机的简单电路，吹冷风，再闭合S₂，电阻丝和电动机并联，同时工作，吹热风，设计合理，故D正确。
点方法：一个开关在干路，另一个开关在支路时，两个条件有先后，一个条件是另一个条件工作的前提。

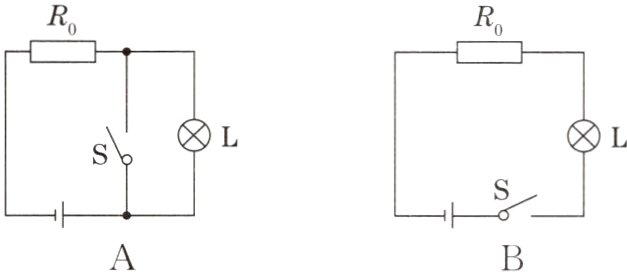

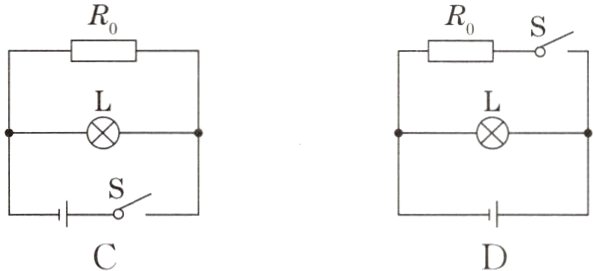

6.[2023.天津期末]某同学设计了道路井盖移动报警电路。当井盖没有被移动，井盖开关S闭合，警示灯L不亮;当井盖被移动，井盖开关S断开，警示灯L发光，R₀为保护电阻。下图中符合设计要求的电路图是　　　(　　　)

答案： A　[点拨]由图A知，闭合开关，警示灯L短路不能发光，断开开关，警示灯L和保护电阻R₀串联，警示灯L能够发光，故A符合题意；图B警示灯L与保护电阻R₀串联，闭合开关，警示灯L发光，断开开关，警示灯L不发光，故B不符合题意；图C警示灯L与保护电阻R₀并联，闭合开关，警示灯L发光，断开开关，警示灯L不发光，故C不符合题意；图D警示灯L与保护电阻R₀并联，开关控制保护电阻R₀，无论开关是否闭合，警示灯L都能发光，故D不符合题意。
点方法：当开关与某用电器并联的时候，开关能够对用电器“反控”，即闭合开关用电器不工作，断开开关用电器工作。

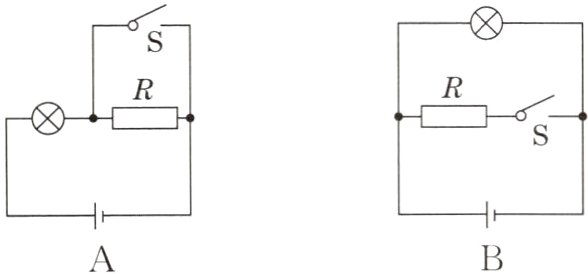

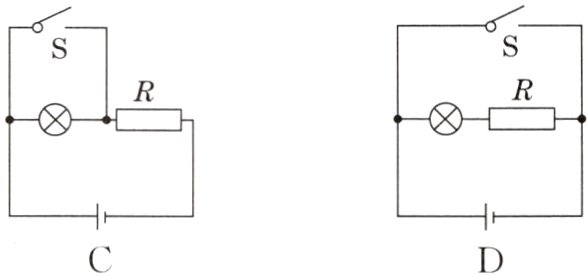

7.[2023.泰州]为了安全，汽车行驶时驾驶员必须系好安全带。当系好安全带时，相当于闭合开关，指示灯不亮;未系好安全带时，相当于断开开关，指示灯发光。下列符合上述要求的正确电路图是　　　　　　　　　　(　　　)

答案： C　　[点拨]由题意知，开关应该与指示灯并联，达到反控的要求；同时当开关闭合时，电路中应该连入电阻，起到保护电路的作用。综上所述，只有选项C符合题意。

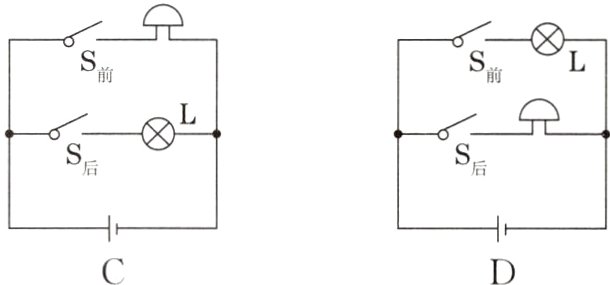

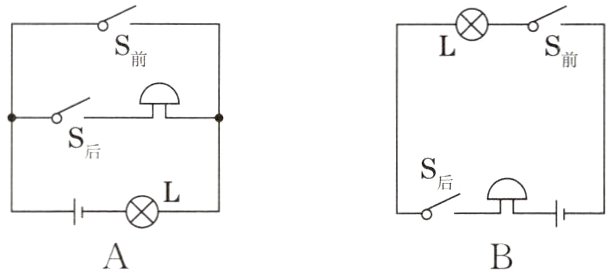

8.[2023.扬州]物流仓库值班室，当前门来入时灯亮，后门来入时电铃响。下列电路设计符合要求的是　　　　　　　　　　　　　　(　　　)

答案： D　　[点拨]由题知，前门开关闭合时灯亮，后门开关闭合时电铃响，说明两用电器互不影响、能独立工作，即电灯和电铃应并联，且前门开关控制电灯、后门开关控制电铃，由电路图可知，只有D符合题意。

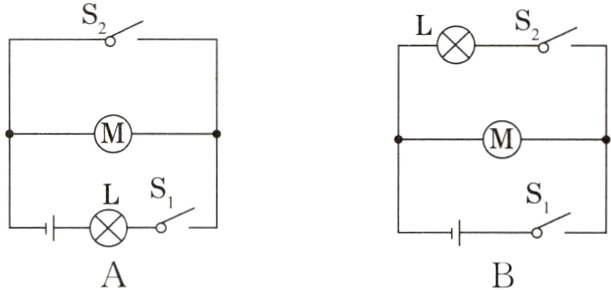

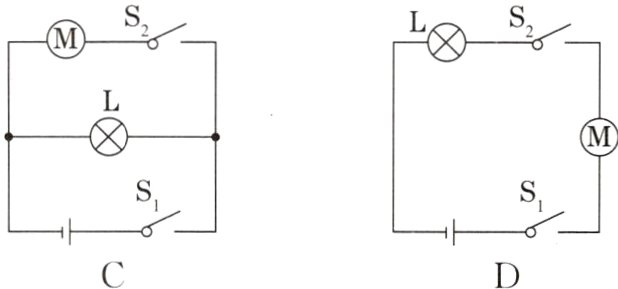

9.[2023.遂宁]张明同学发现，未戴头盔骑行“共享助力车”存在安全隐患。于是他设计以下改进方案:在头盔内加装遥控设备，控制助力车工作电路中开关S₂的通断。骑行前，扫码成功后开关S₁闭合，指示灯L亮，但电动机不工作;从车头取出头盔并戴上后，头盔内遥控设备遥控开关S₂闭合，电动机才通电工作;若只戴头盔不扫码则无法骑行。下列电路符合以上设计要求的是　　　　　　　(　　　)

答案： C　　[点拨]根据题意可知，开关S₁闭合，指示灯L亮，但电动机不工作；开关S₂再闭合，电动机通电工作，说明灯泡与电动机工作时互不影响，是并联的，且开关S₂控制电动机支路；若不扫码则无法骑行，说明开关S₁在干路中控制整个电路。综上所述，C正确。
