《2025年综合应用创新题典中点九年级物理全一册教科版》

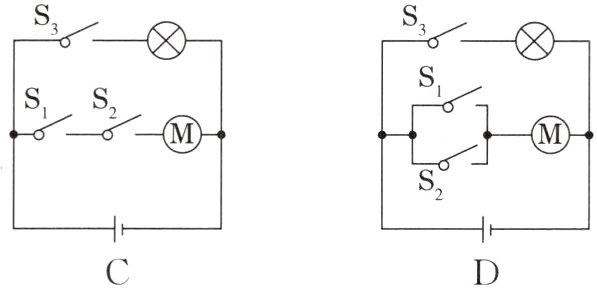

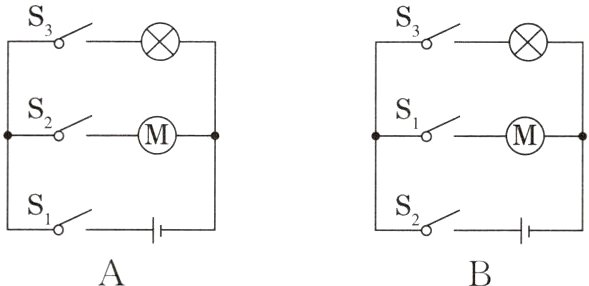

10.[2023.泉州二模]许多小区出入口处安装了智能门锁，住户可通过门禁卡(闭合开关S₁)或人脸识别(闭合开关S₂)开启门锁(M);当光线较暗时，光控开关S₃自动闭合，电灯开始照明。下面电路设计符合要求的是　(　　　)

答案： D　　[点拨]由题意可知，闭合开关S₁或闭合开关S₂都可以开启门锁M，则开关S₁和开关S₂应并联共同控制电动机；由题意可知，在光线较暗时光控开关S₃自动闭合，接通灯泡照明，则灯泡与电动机并联，且只由光控开关S₃控制，综上结合选项图可知，只有D符合题意。

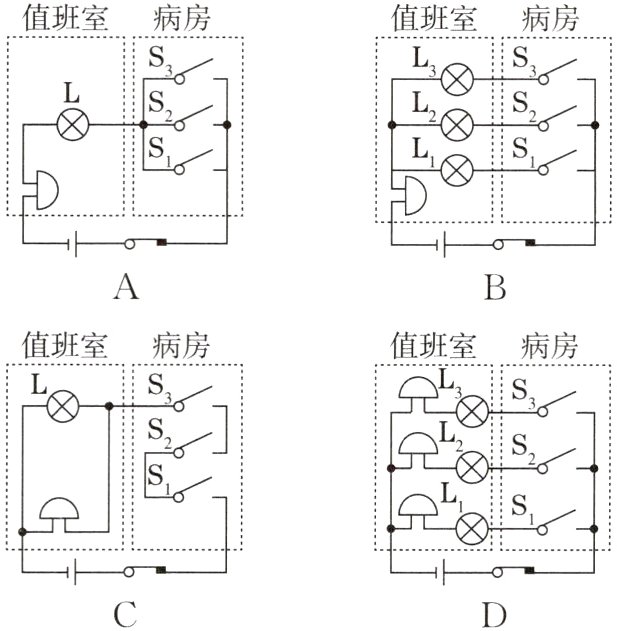

11.[2023.哈尔滨段考]小聪为医院病房设计呼叫电路，在病人需要护理时，闭合床头开关就能及时通知值班室里的护士。下列最合理的设计方案是　　　　　　　　　　　　(　　　)

答案： B　　[点拨]由题意可知，为了方便护士知道是哪床病人呼叫，每床的开关应独立控制一个灯泡，各病床的灯互不影响，为并联；为了提醒护士注意到灯亮了，可以在干路上接一个电铃。D图虽然也能满足要求，但用了三个电铃，设计不是最合理的。综上所述，选项B最符合题意。

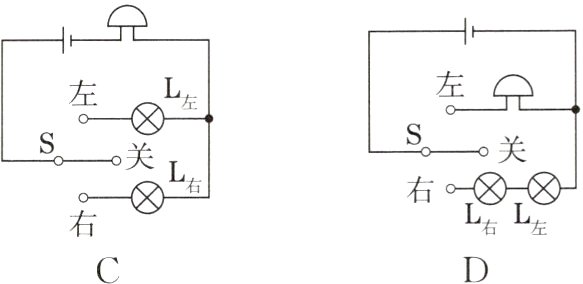

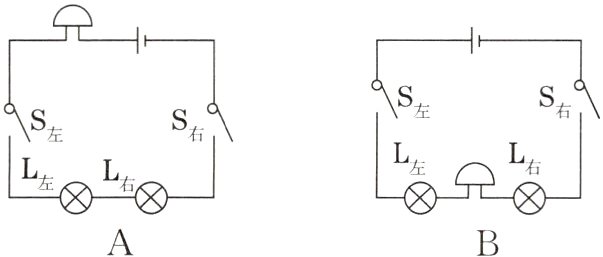

12.[2023.无锡]新国标电动车上装有转向灯和蜂鸣器，开关拨至“左”，左转向灯亮、蜂鸣器响;开关拨至“右”，右转向灯亮、蜂鸣器响。左、右转向灯不能同时亮。下列电路图设计合理的是　　　　　　　　　　　　　　(　　　)

答案： C　　[点拨]根据题意可知，开关拨至“左”，左转向灯亮、蜂鸣器响；开关拨至“右”，右转向灯亮、蜂鸣器响，这说明两个灯泡工作互不影响，是并联；由于电路中只有一个蜂鸣器，所以蜂鸣器应该接在干路中；左、右转向灯不能同时亮，说明电路中的开关是单刀双掷开关，故C正确。

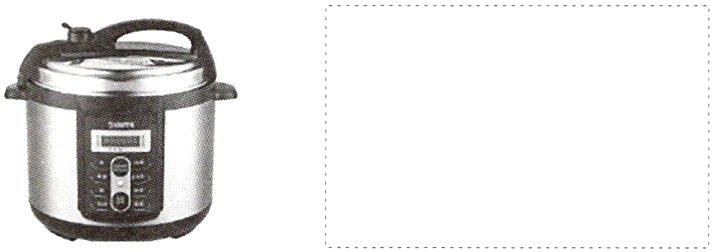

13.[2024.济南钢城区期中]如图是家庭中的自动电压力锅，当锅内压强过大或温度过高时，都会自动断开电路，使电压力锅停止工作。其原理是压强过大时开关S₁自动断开，温度过高时开关S₂自动断开，发热器都会停止加热。发热器用电阻表示，请在下面的虚线框中设计符合题意的电路图。

答案：
[解]如图所示。

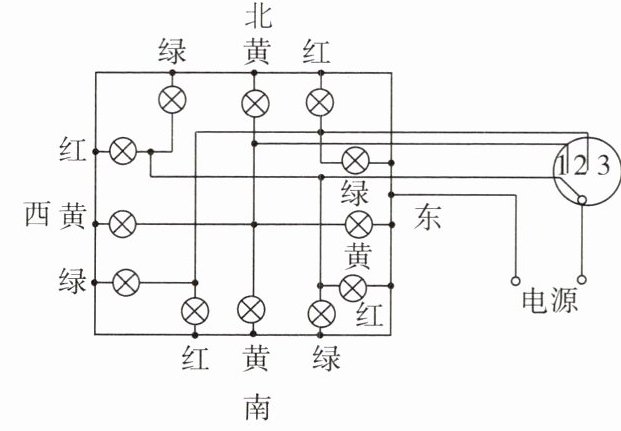

14.[2022.成都川师外国语学校段考改编]按照我国交通管理的规定，“红灯停、绿灯行、黄灯预备”，小刚在科技活动中设计了一个如图所示的实验电路，用以模拟十字路口的红绿灯。请你分析并回答下面的问题。

(1)当单刀多掷开关拨至位置“1”时，__________发光，当单刀多掷开关拨至位置“2”时，________________________发光(提示:前两空请填哪些方向的什么颜色灯发光)。发光的各灯之间__________联。
(2)当开关拨至位置“3”时，允许__________方向的车辆通行。

答案：
(1)南北绿灯、东西红灯；南北东西方向都是黄灯；并
(2)东西　　[点拨]
(1)当单刀多掷开关拨至位置“1”时，东西方向的两盏红灯和南北方向的两盏绿灯并联，有电流通过，因此南北绿灯发光、东西红灯发光；当单刀多掷开关拨至位置“2”时，南北东西方向的黄灯发光；由于各个灯能独立工作，所以它们是并联的。
(2)当单刀多掷开关拨至位置“3”时，电流通过的是东西方向的两盏绿灯，南北方向的两盏红灯，即东西方向的两盏绿灯亮，因此是允许东西方向的车辆通行。
