《2025年综合应用创新题典中点九年级物理全一册教科版》

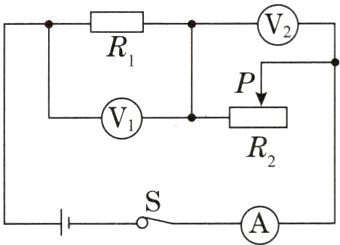

1. (原创题)小明用如图所示的电路进行实验。请按照思路流程填空。
　　　　　　
(1)方法一:用欧姆定律分析
　　滑片P向右移动→电路中的总电阻R变____→I = $\frac{U}{R}$，I变____→U1 = IR，U1变____→U2 = U - U1，U2变____。(均填“大”或“小”)
(2)方法二:用串联分压原理分析
　　滑片P向右移动→滑动变阻器连入电路的电阻R2变____→$\frac{U_2}{U}$ = $\frac{R_2}{R}$，U2变____→U1 = U - U2，U1变____。(均填“大”或“小”)

答案：
(1)大;小;小;大　
(2)大;大;小

2. [2023.福州三模]如图所示的电路中，只闭合开关S1时，两电流表示数相等，再闭合开关S2 时，电流表示数变化情况是　　　　　　(　　　)
　
A. A1示数增大，A2示数减小
　
B. A1示数减小，A2示数不变
电路的动态分析3见答案册29页
　　
C. A1示数增大，A2示数不变
　　
D. A1示数减小，A2示数增大
　　

答案： D　[点拨]只闭合开关S₁时,定值电阻R₁与定值电阻R₂串联，两电流表均测电路中的电流。再闭合开关S₂时,电流表A₁和定值电阻R₂短路，电路为定值电阻R₁的简单电路,电流表A₂测电路中的电流,因串联电路中总电阻等于各分电阻之和,所以，电路中的总电阻变小，由欧姆定律可知，电路中的电流变大，即电流表A₂的示数变大，因电流表A₁短路，所以其示数减小为零，故D正确。

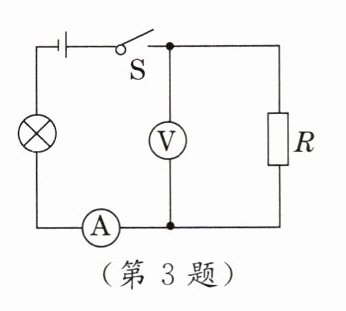

3. [2023.安徽模拟]某厨房燃气报警装置的简化电路如图所示。R为可燃性气体浓度感应器，当可燃性气体浓度升高时，R的电阻会变小。闭合开关S，当电路中的电流增大到一定值时，外部的警报器会发出警报声，以提醒人员采取疏散、强制排风、切断天然气供给等安全措施。下列说法正确的是　　　　　(　　　)
　　
A. 当可燃性气体浓度升高时，电压表示数变大，灯泡变暗
　　
B. 当可燃性气体浓度升高时，电流表示数变大，电压表示数变小
　　
C. 当可燃性气体浓度升高时，电流表示数变小，电压表示数变大
　　
D. 当可燃性气体浓度升高时，电压表示数与电流表示数的比值不变

答案： B　[点拨]闭合开关S,灯泡和R₀串联接入电路，电压表测R₀两端的电压,电流表测电路中的电流。当可燃性气体浓度升高时，R₀的电阻变小,电路总电阻变小，根据欧姆定律可知,电路中的电流变大，即电流表示数变大，灯泡变亮;根据串联电路分压原理可知,R₀两端的电压变小,即电压表示数变小,故A、C错误,B正确。电压表示数与电流表示数的比值为R₀的阻值，随可燃性气体浓度的升高而变小，故D错误。

4. (逆向思维)[2024.上海期末]如图所示的电路正常工作，现对电路分别进行下列操作:①将滑动变阻器的滑片向左移;②用电阻R3(R3＞R)替换电阻R1;③断开开关S;④增大电源电压。其中能使电压表示数变大的操作有
　　　　　　　　　　　　　　　　(　　　)
　　　　　　　　
　　
A. 1个　　B. 2个　　C. 3个　　D. 4个

答案： B　[点拨]由题图可知,两电阻串联接入电路，电压表测滑动变阻器两端的电压。①将滑动变阻器的滑片向左移，滑动变阻器接入电路的电阻变小,由于串联电路总电阻等于各部分电阻之和，则总电阻变小，根据欧姆定律可得此时通过电路的电流变大,根据U = IR可知定值电阻两端的电压变大,串联电路总电压等于各部分电压之和,所以滑动变阻器两端的电压变小,即电压表示数变小。②用电阻R₃(R₃＞R₁)替换电阻R₁,根据串联分压原理可知定值电阻两端的电压变大,根据串联电路的电压规律可知滑动变阻器两端的电压变小,即电压表示数变小。③断开开关S,电路处于开路，电压表测电源电压,则电压表示数变大。④增大电源电压，由于两电阻的阻值不变,根据串联电路的分压原理可知两电阻分得的电压都变大，则电压表示数变大。综上可知，能使电压表示数变大的操作有2个。
