4.[2023.济南改编,多选]在“测量小灯泡的电阻”的实验中,关于四位同学遇到的一些问题,下列说法正确的是(  )
A.小亮刚连接完电路的最后一根导线,小灯泡就亮了,是因为他连接电路时开关是闭合的
B.小强连接完电路闭合开关后,小灯泡不亮,可能是因为滑动变阻器接入电路的阻值调到了最大
C.小梅发现无论怎样移动滑动变阻器的滑片,小灯泡两端的电压都达不到3.8V,原因可能是电源电压太大了
D.小丽发现小灯泡在不同电压下测得的阻值不同,这可能是测量误差导致的
答案: AB  [点拨]接好最后一根导线小灯泡就亮了,说明电路闭合,连接电路时没有断开开关,故A正确;连接完电路闭合开关后,小灯泡不亮,可能是小灯泡短路,或电路中某处断路,或滑动变阻器接入电路的阻值调到了最大,故B正确;无论怎样移动滑动变阻器的滑片,小灯泡两端的电压都达不到3.8V,原因可能是电源电压小了,小于3.8V,所以即使滑动变阻器接入电路的阻值为零,小灯泡两端的电压也达不到3.8V,故C错误;灯丝的电阻随温度升高而变大,所以小灯泡在不同电压下测得的阻值是不同的,故D错误。

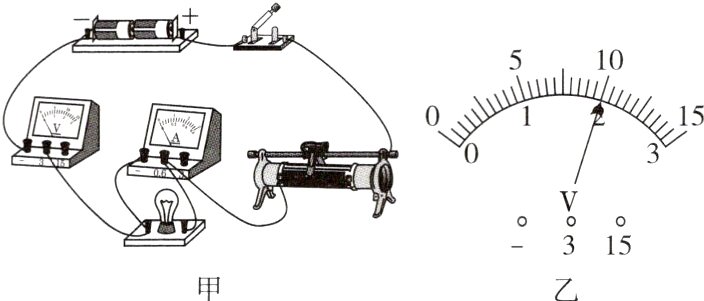

5.[2023.临沂改编]用图甲所示的电路测量小灯泡的电阻,电源电压为3V。
  −315
(1)图甲中有一条导线连接错误,请在错误的导线上打“×”,并用笔画线代替导线,补画一条线将电路连接正确。
(2)改正错误并检查无误后闭合开关,小灯泡不亮,电压表和电流表均无示数,则故障可能是________(填字母序号)。
A.小灯泡开路
B.滑动变阻器开路

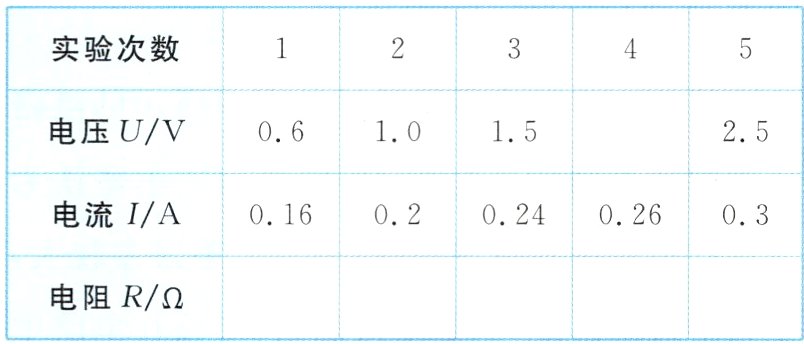

(3)实验记录的数据如下表所示,其中第4次实验时电压表示数如图乙所示,为________V。
接下来测量小灯泡两端电压为2.5V时小灯泡的电阻,应该将滑动变阻器的滑片向________(填“左”或“右”)移动。
电阻R/Ω
(4)由实验数据可知,小灯泡两端电压为1V 时,其电阻为________Ω。
(5)为顺利完成该实验,滑动变阻器的最大阻值应不小于________Ω。
(6)仅利用本实验提供的器材,________(填“能”或“不能”)探究电流与电压的关系。
答案:

(1)如图所示。

(2)B
(3)2.0;左
(4)5
(5)15
(6)不能
[点拨]
(1)原实物电路中,电压表串联在电路中,电流表与小灯泡并联,这是错误的,电流表与小灯泡应串联在电路中,电压表应并联在小灯泡两端。
(2)电流表无示数说明电路出现开路,电压表无示数说明小灯泡以外的某处开路,则故障可能是滑动变阻器开路。
(3)由题图甲可知,电压表选用的是小量程,所以题图乙中电压表的分度值为0.1V,示数为2V。要让小灯泡两端的电压增大为2.5V,根据分压原理,应将滑动变阻器的滑片向左移动,使滑动变阻器分得的电压减小。
(4)根据I = $\frac{U}{R}$可得,小灯泡两端电压为1V时,其电阻R = $\frac{U}{I}$ = $\frac{1V}{0.2A}$ = 5Ω。
(5)当小灯泡两端电压为题表中的最小值(0.6V)时,滑动变阻器两端的电压U滑 = U电源 - U灯 = 3V - 0.6V = 2.4V,由I = $\frac{U}{R}$可得,滑动变阻器的阻值R滑 = $\frac{U滑}{I}$ = $\frac{2.4V}{0.16A}$ = 15Ω,所以滑动变阻器的最大阻值应不小于15Ω。
(6)探究电流与电压的关系时,应控制电阻不变,灯丝的电阻随温度升高而增大,不是一个定值,因此,仅利用本实验的器材不能探究电流与电压的关系。

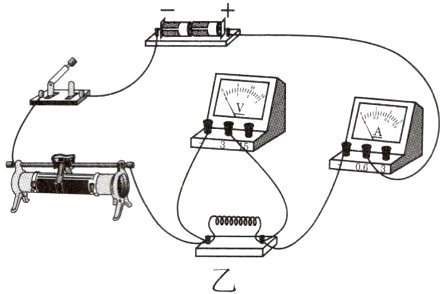

6.[2023.长沙]小明用图甲所示的电路来测未知电阻R的阻值,他连接的实验电路如图乙所示。


0谷3∠沁5
(1)图乙中有一根导线接错了,请在这根导线上打“×”,并用笔画线代替导线将它改到正确的位置。

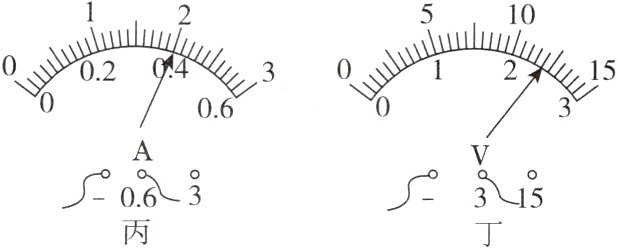

(2)正确连接电路后,某一次实验时电表的示数分别如图丙、图丁所示,则被测电阻此次的测量值为________Ω。
(3)(实验方案评估)小霞用图甲所示的电路测未知电阻R的阻值时,闭合开关后发现电流表和电压表均无示数,老师告诉她故障只有一处,发生在开关或滑动变阻器上,小明帮她提出两种检测故障的方案。方案一:互换电流表和电压表的位置,闭合开关后观察电表的示数;方案二:把电压表拆下来并联在开关的两端,闭合开关后观察电压表的示数。你支持方案________,根据所选方案写出电表示数的情况和对应的故障:______________。
答案:

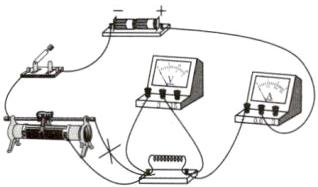

(1)如图所示。

(2)6
(3)二;若电压表示数不为零则故障是开关开路,若电压表示数为零则故障是滑动变阻器开路
[点拨]
(1)原实物电路中,将滑动变阻器上端的两个接线柱接入电路是错误的,应上下各选一个接线柱串联在电路中;由题图甲可知,当滑动变阻器滑片向右移动时阻值变小,故题图乙中应将滑动变阻器的右下接线柱与定值电阻连接。
(2)由题图丙可知,电流表选用小量程,分度值为0.02A,示数为0.4A;由题图丁可知,电压表选用小量程,分度值为0.1V,示数为2.4V。则被测电阻此次的测量值R = $\frac{U}{I}$ = $\frac{2.4V}{0.4A}$ = 6Ω。
(3)互换电流表和电压表的位置,此时电流表并联在定值电阻两端,电压表串联在电路中,闭合开关后电路仍处于开路状态,电流表和电压表均无示数,无法检测故障,故方案一错误;把电压表拆下来并联在开关的两端,闭合开关后,若电压表示数不为零则故障是开关开路,若电压表示数为零则故障是滑动变阻器开路,故方案二正确。
