《2025年综合应用创新题典中点九年级物理全一册教科版》

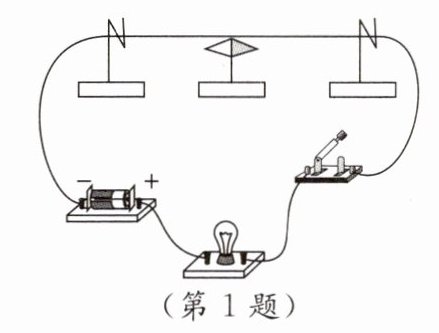

1.[2023.常州模拟]奥斯特实验装置如图所示，下列操作及判断正确的是　　　　　　　(　　　)
　
A.将直导线与小磁针垂直放置，通电后实验效果最好
　
B.移去小磁针，通电直导线周围的磁场消失
C.将小磁针移至直导线上方，通电后小磁针不会偏转
　
D.改变通电直导线中的电流方向，小磁针的偏转方向发生改变
　　

答案： D　　[点拨]为了避免地磁场对实验的影响，直导线与小磁针平行放置效果最好，故A错误；奥斯特实验说明通电直导线周围存在磁场，小磁针受到磁场的作用发生偏转，将小磁针移走，磁场仍然存在，不因小磁针的消失而消失，故B错误；将小磁针移至直导线上方，通电后小磁针会发生偏转，故C错误；改变通电直导线中的电流方向，通电直导线周围的磁场方向改变，小磁针的偏转方向也会改变，故D正确。

2.[2023.广东]如图所示，桌面上有一枚转动灵活的小磁针。静止时，小磁针________极指南;当导线与电池触接时，小磁针发生偏转，说明通电导线周围存在________;断开电路，小磁针________(填“会”或“不会”)回到原来位置。

答案： S；磁场；会　　[点拨]地磁北极在地理南极附近，根据异名磁极相互吸引的规律，静止时，小磁针的S极指南。在实验中，当导线触接电池通电时，小磁针发生偏转，即小磁针受到磁场力的作用，说明通电导线周围存在磁场。断开电路，电路中无电流，小磁针在地磁场的作用下回到原来的位置。

3.如图所示，小明进行“探究通电螺线管外部磁场方向”的实验。
(1)在玻璃板上均匀撒上铁屑，放上小磁针。闭合开关后，________玻璃板。铁屑分布情况表明螺线管的外部磁场与________磁体周围的磁场相似。
　(2)接通电路，小磁针静止时，________极的指向是该点的磁场方向。
　(3)调换电源的正、负极，闭合开关，小磁针反方向偏转，说明通电螺线管外部的磁场方向与______________有关。
　　　　

答案：
(1)轻敲；条形　
(2)N(或北)　
(3)电流方向
[点拨]
(1)闭合开关，轻敲玻璃板，铁屑的分布情况表明通电螺线管周围的磁场与条形磁体的磁场相似，都有两个磁极。
(2)磁针在磁场中静止时，N极的指向和该点磁场的方向相同。
(3)调换电源正、负极，即改变螺线管中的电流方向，发现小磁针偏转方向改变，说明磁场方向与电流方向有关。

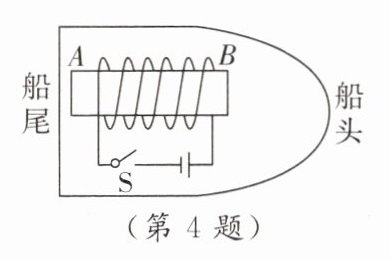

4.[2023.成都二模]小明自制了一个带有电磁铁的木船模型(如图所示)。将它放入水中漂浮，闭合开关S,电磁铁的A端为________极;电磁铁由于受到地磁场的作用，船头会指向________(填“南方”或“北方”)。

答案： S；北方　　[点拨]由安培定则可知螺线管B端为N极，A端为S极。因地磁北极在地理南极附近，地磁南极在地理北极附近，根据磁极间的相互作用规律可知，船头(B端)指向北方。

5.[2023.德阳]如图所示，小磁针在通电螺线管的作用下处于静止状态。请在图中标出通电螺线管的S极并用箭头表示螺线管中电流的方向。
　　　　

答案：
[解]如图所示。

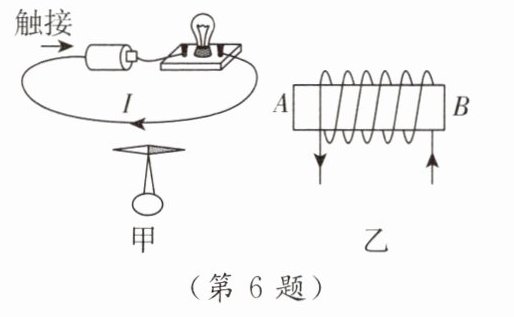

6.[2023.连云港]如图甲所示，将一根直导线沿南北方向水平放置在静止的小磁针正上方。当接通电源时小磁针偏转，表明______________;改变直导线中的电流方向，小磁针偏转方向也随之改变，表明______________。若将导线绕成螺线管并通电，如图乙所示，则通电螺线管的A端是________极。

答案： 通电导体周围存在磁场；通电导体周围的磁场方向与电流方向有关；S　　[点拨]直导线通电时小磁针偏转，表明通电导体周围存在磁场；改变电流方向，小磁针的方向也发生了偏转，说明产生的磁场方向也改变，即表明通电导体周围的磁场方向与电流方向有关。由题图乙可知电流从螺线管的右端流入、左端流出，正面电流方向从上到下，利用安培定则可知，大拇指指向的B端为N极，A端为S极。
