《2025年综合应用创新题典中点九年级物理全一册教科版》

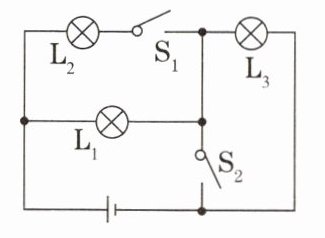

8. [2024.成都实验外国语期中]在如图所示的电路中，当开关S₁、S₂断开或闭合时，下列三灯的连接情况错误的是　　　　　　　　　　(　　　)


A. S₁、S₂都断开，L₁、L₃串联
B. S₁、S₂都闭合，L₁、L₂并联
C. S₁断开，S₂闭合，L₁、L₃串联
D. S₁断开，S₂闭合，只有L₂能发光

答案： 8.C [点拨]当S₁、S₂都断开时，L₁与L₂首尾顺次连接即为串联，故A正确；当S₁、S₂都闭合时，L₁与L₂首首相连、尾尾相连即为并联，故B正确；当S₁断开、S₂闭合时，电路为L₂的简单电路，所以只有L₂能发光，故C错误，D正确。

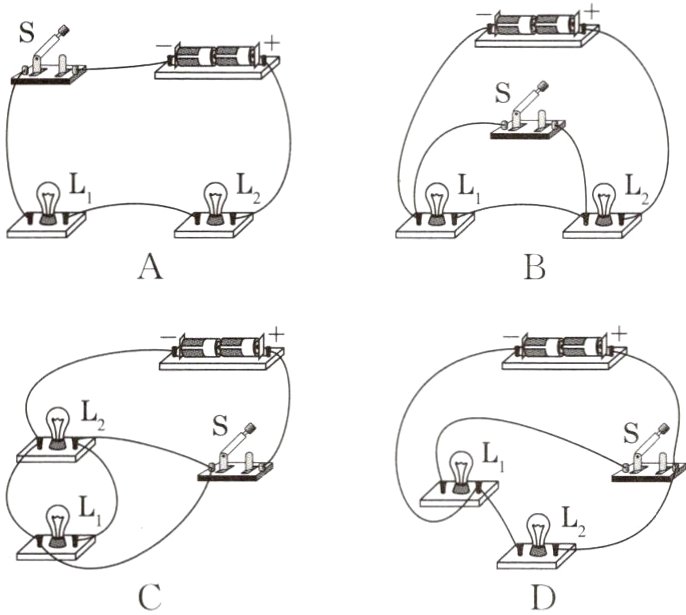

9. [2023.成都七中三诊]实验小组的同学连接了四个电路(如图)来探究开关的控制作用，两灯并联且开关控制L₁的是　　　　　　(　　　)

答案： 9.D [点拨]图A中，两灯泡串联接入电路，故A错误；图B中，开关断开，两灯泡串联接入电路，开关闭合，L₁短路，L₂亮，故B错误；图C中，闭合开关，两灯泡短路，都不亮，故C错误；图D中，闭合开关，两灯泡并联接入电路，断开开关，电路为灯泡L₁的简单电路，故D正确。

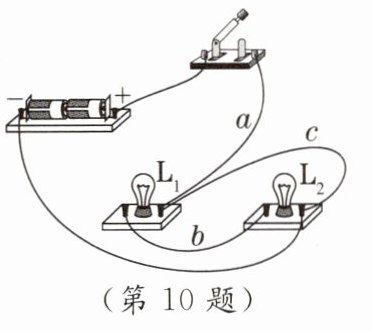

10. [2024.西安期中改编]在“让灯泡亮起来”的实验中，林红同学连接了如图所示电路，若使两个灯泡串联，只需拆除导线__________(填“a”“b”或“c”);若使两个灯泡并联，只需移动导线________(填“a”“b”或“c”)。

答案： 10.c；a

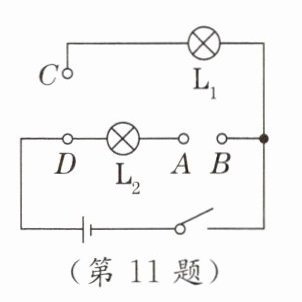

11. [2024.佛山段考]如图所示的电路中，A、B、C、D是四个接线柱，若用导线将AB、CD分别连起来，则灯L₁和L₂的连接方式是____;若用导线将AC连起来，灯L₁和L₂的连接方式是________;若用导线将AC、AD分别连起来，则灯________会亮起来。

答案： 11.并联；串联；L₂

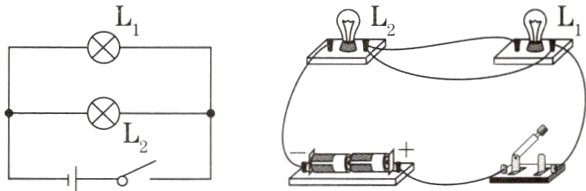

12. 如图，林芳同学根据电路图连接实物图时，有一根导线连接错误。请你把这根导线找出来，在上面打一个“×”，然后用笔画线代替导线将电路连接正确。

答案：
12. [解]如图所示。

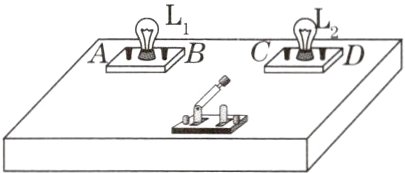

13. 物理课上，老师给同学们出示了一个有盖的木盒，盒盖上可看到两个小灯泡和一个开关(导线的连接情况隐藏在盒内)，如图所示。
当老师闭合开关时，两个小灯泡都亮了，断开开关，两个小灯泡又都熄灭。

(1)请你判断:在这个木盒内，除了导线，一定还有另外一个电路元件，它是________。
(2)科学论证：根据上述现象，你________(填“能”或“不能”)断定这两个小灯泡是串联的，你的依据是______________________________。
(3)实验操作设计：经过检验，这两个小灯泡确实是串联的，但在老师闭合开关的时候，细心的小华观察到灯L₁比L₂亮些，她认为这是因为L₁比L₂更靠近电源正极。在不增加其他器材的条件下，能证实小华的判断是否正确的做法是______________________________。

答案： 13.
(1)电源
(2)不能；并联电路的干路开关也能同时控制两个小灯泡
(3)对调L₁、L₂两灯的位置
[点拨]
(3)调换两个灯泡的位置，如果两个灯泡的亮度都发生变化，说明小华的判断是正确的，如果灯的亮度不变，则小华的判断是错误的。
