《2025年综合应用创新题典中点九年级物理全一册教科版》

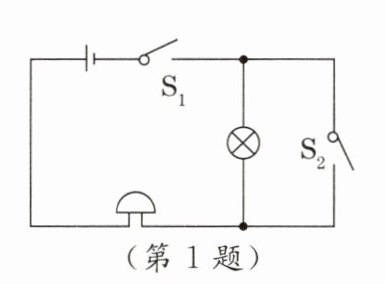

1. 如图所示的电路，若想让灯泡和电铃同时工作，需要闭合开关__________；若同时闭合开关S和S₁，可以工作的用电器是________。

答案： S;电铃 [点拨]开关S起到对小灯泡短路的作用，因此要想让小灯泡工作，不能闭合开关S；开关S₁和S都闭合时，电路发生局部短路，即小灯泡短路，电流不再通过小灯泡；故小灯泡不发光，但电铃仍工作。

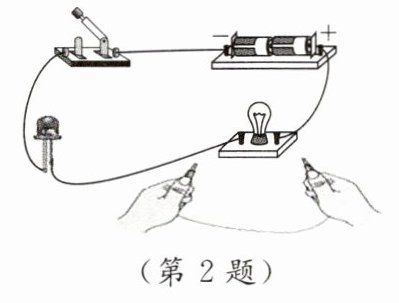

2. 如图所示电路，闭合开关，小灯泡和LED均发光。用一根导线接在小灯泡的两端，会看到只有__________仍然发光，原因是__________被短接。

答案： LED;小灯泡 [点拨]用一根导线接在小灯泡的两端，此时电流不会经过小灯泡，而是通过导线、LED回到电源负极，会看到只有LED仍然发光，小灯泡不能发光，原因是小灯泡短路。

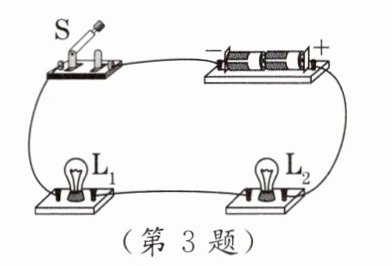

3. [2023.西安一模]如图所示，两个小灯泡接在电路中，在闭合开关时，两个小灯泡都发光。这两个灯泡组成的是一个__________（填“串联”或“并联”）电路。若把一根完好导线接在小灯泡L₂的两端，你所看到两个小灯泡的变化情况是L₁__________，L₂__________（最后两空均填“熄灭”“变亮”或“变暗”）。

答案： 串联;变亮;熄灭 [点拨]由图知，闭合开关，两只灯泡串联，都发光。若把一根完好导线接在小灯泡L₁的两端，L₁短路不能发光，但L₂仍然有电流通过，照常发光。同时电源电压全部加在L₂两端，所以L₂变亮。

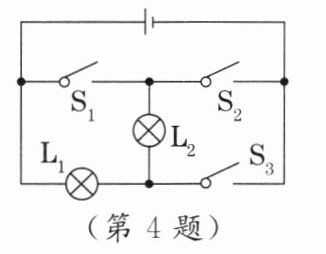

4. [2023.河南模拟]如图所示的电路图，下列说法正确的是（　　）

A. 只闭合S₁、S₂时，灯泡L₁和L₂串联
串联和并联在电路中的应用见答案册8页
B. 只闭合S₂时，灯泡L₁和L₂并联
C. 3个开关同时闭合会发生短路
D. 同时闭合S₂和S₃，断开S₁时，灯泡L₂发光

答案： C [点拨]根据电路图可知，只闭合S₁、S₂时，电流从电源正极流出后分成两支，一支通过S₁、L₁，另一支通过L₂，两支电流汇合后通过S₃回到电源负极，所以L₁、L₂并联，故A错误；只闭合S₃时，电流从电源正极流出后依次通过L₁、L₂、S₃回到电源负极，此时L₁、L₂串联，故B错误；同时闭合S₁、S₂、S₃，电流不经过用电器直接将从电源正极出发流到负极，是短路，故C正确；同时闭合S₁和S₃，断开S₂时，灯泡L₁短路，不发光，灯泡L₂发光，故D错误。

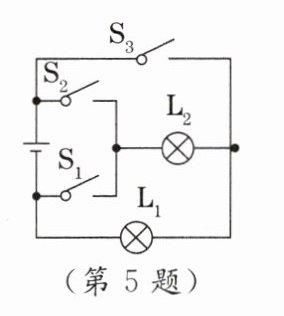

5. [2024.佛山期中]如图所示，要使灯L₁、L₂组成串联电路，则应闭合开关__________；要使灯L₁、L₂组成并联电路，则应闭合开关____；绝对不能同时闭合开关________。

答案： S₁;S₂、S₃;S₁、S₃

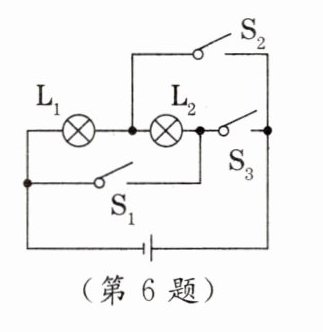

6. [2024.徐州期中]如图所示的电路，如果闭合S₁、S₂，断开S₃，灯L₁、L₂之间是__________联的；如果闭合开关__________，就会发生电源短路。

答案： 并;S₁、S₃

7. [2024.巴中月考]如图所示，用导线连接使灯L₁和L₂组成并联电路的正确方法是（　　）

A. 分别连接A、B和C、E
B. 分别连接A、B和D、E
C. 分别连接A、C和B、E
D. 分别连接A、C和C、E

答案： C [点拨]连接A、B时，灯泡L₁短路，电路不含L₁，故A、B不符合题意；分别连接A、C和B、E时，两灯泡首首相连，尾尾相连，即两灯泡并联，故C符合题意；分别连接A、C和C、E时，闭合开关后，电源短路，故D不符合题意。

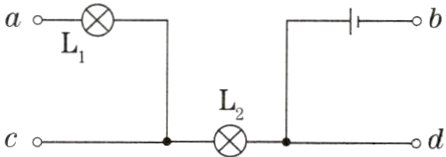

8. [2023.内江模拟]如图所示为部分电路，若用一根导线在a、b、c、d四个接线柱之间连接，则下列分析正确的是（　　）

A. 若a与b，c与d连接，则只有L₁发光
B. 若a与b，b与d连接，则只有L₂发光
C. 若a与b，b与c连接，则L₁、L₂并联
D. 若a与b，b与d连接，则L₁、L₂串联

答案： A [点拨]若a与b，c与d连接，由于c与d的连接将灯泡L₂短路，则只有L₁发光，故A正确；若a与b，b与d连接，电源短路，故灯泡都不发光，故B、D错误；若a与b，b与c连接，由于b与c连接将灯泡L₁短路，则只有L₂发光，故C错误。
