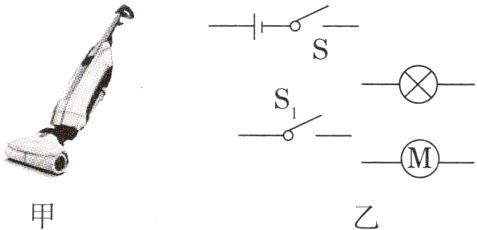

9.[2023.汕头模拟]图甲是一款可充电无线电动拖地机，闭合开关S后，拖地机主体前端的电动机即可带动抹布擦地；旁边的灯可在打扫较暗处时辅助照明，该灯只有在拖地机擦地过程中才能使用，不能单独工作。请根据以上信息，将图乙中的电路图补充完整。
　　　　

答案：
[解]如图所示。

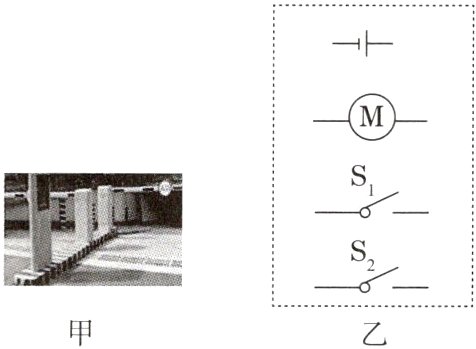

10.[2023.江门二模]现代的住宅小区，大门口都有车辆感应自动开闸系统。如图甲，当已经被录入车牌号码的小车来到小区门口时，感应开关S₁闭合，道闸杆会自动升起，小车顺利进出，之后，感应开关S₁断开，道闸杆会自动降落；而当未被录入车牌号码的小车来到小区门口时，道闸杆不会升起，经过保安人员检查同意后，保安人员闭合手动开关S₂，道闸杆才能升起，小车才能进出，之后手动开关S₂断开，道闸杆降落。请你用笔画线代替导线在方框乙内连接符合上述要求的电路图(其中M是控制道闸杆的电动机)。
　　　　　

答案：
[解]如图所示。
[点拨]根据题意可知，感应开关S₁闭合，道闸杆会自动升起，感应开关S₁断开，道闸杆会自动降落，这说明开关S₁能控制电动机；保安人员闭合手动开关S₂，道闸杆能升起，手动开关S₂断开，道闸杆降落，这说明开关S₂能控制电动机；由此可知，两个开关工作时互不影响，是并联的，然后与电动机串联在电路中。

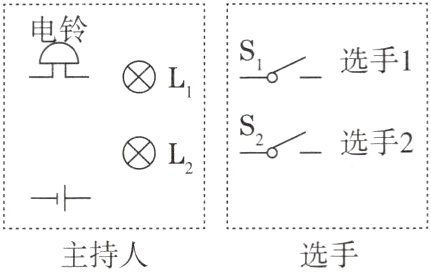

11.[2023.东莞二模]在某些电视答题节目中，选手常用一种抢答器，只要按动手边的开关，相应的灯亮并且电铃响起，主持人便知道谁在抢答。用笔画线代替导线连接电路，要求:选手1旁的开关S₁控制指示灯L₁和电铃；选手2旁的开关S₂控制指示灯L₂和电铃。

答案：
[解]如图所示。

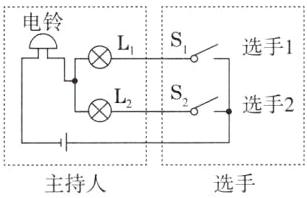

[点拨]由题意可知，灯泡L₁与灯泡L₂并联后再与电铃串联，且选手1旁的开关S₁位于灯泡L₁支路，选手2旁的开关S₂位于灯泡L₂支路。

12.[2023.济南]小明家控制照明灯的按键开关上有一个指示灯，如图所示。实际使用时发现:按键开关闭合时，照明灯发光；按键开关断开时，照明灯熄灭，指示灯会发出微弱光，以便夜间显示按键开关的位置。请在虚线框中画出小明家控制照明灯的电路图，并用虚线框框出按键开关内部的部分电路。
　　　

答案：
[解]如图所示。
[点拨]如果照明灯和指示灯并联，且开关在某一支路上，只控制一个灯，那么无论开关是否闭合，都不影响另一个灯，显然不符合要求；如果开关在干路上，则两个灯同时亮同时灭，同样不符合要求；如果两个灯串联，并且开关与指示灯并联，当开关闭合时，指示灯短路，照明灯单独连入电路，正常发光；当开关断开时，指示灯和照明灯串联接入电路，由于指示灯的电阻过大，分担了大部分的电压，所以照明灯不发光，此时照明灯不亮，指示灯发出微光，符合要求，电路图如图所示。

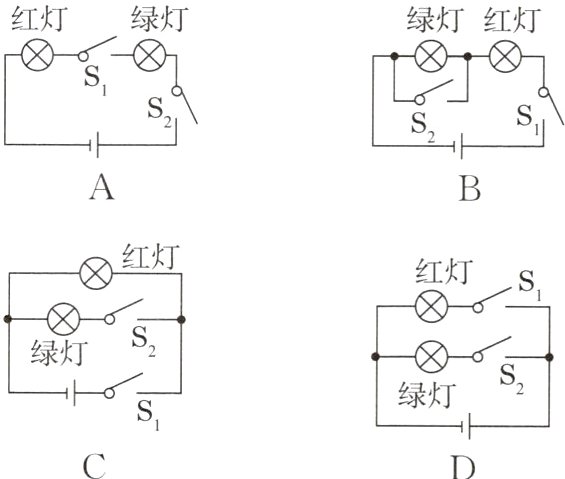

13.[2023.广元]同学们在进行研学活动时，观察到某交通路口指挥车辆通行的信号灯由红灯和绿灯组成，绿灯行，红灯停，以下是他们画出的红绿灯工作时的电路简图，你认为其中正确的是　　　　　　　　　　　　(　　　)
　

答案： D

十字路口的交通信号灯共由红、绿、黄三种电灯组成，它们都能独立工作，且又不可能同时工作，请你设计出能实现这一要求的电路，在三个灯的下方分别标注“红、绿、黄”表示三种不同颜色的电灯。(提示:可选择用单刀三掷开关)
　　　　　　　　　　　　　

答案：
[变式]如图所示。
