《2025年综合应用创新题典中点九年级物理全一册教科版》

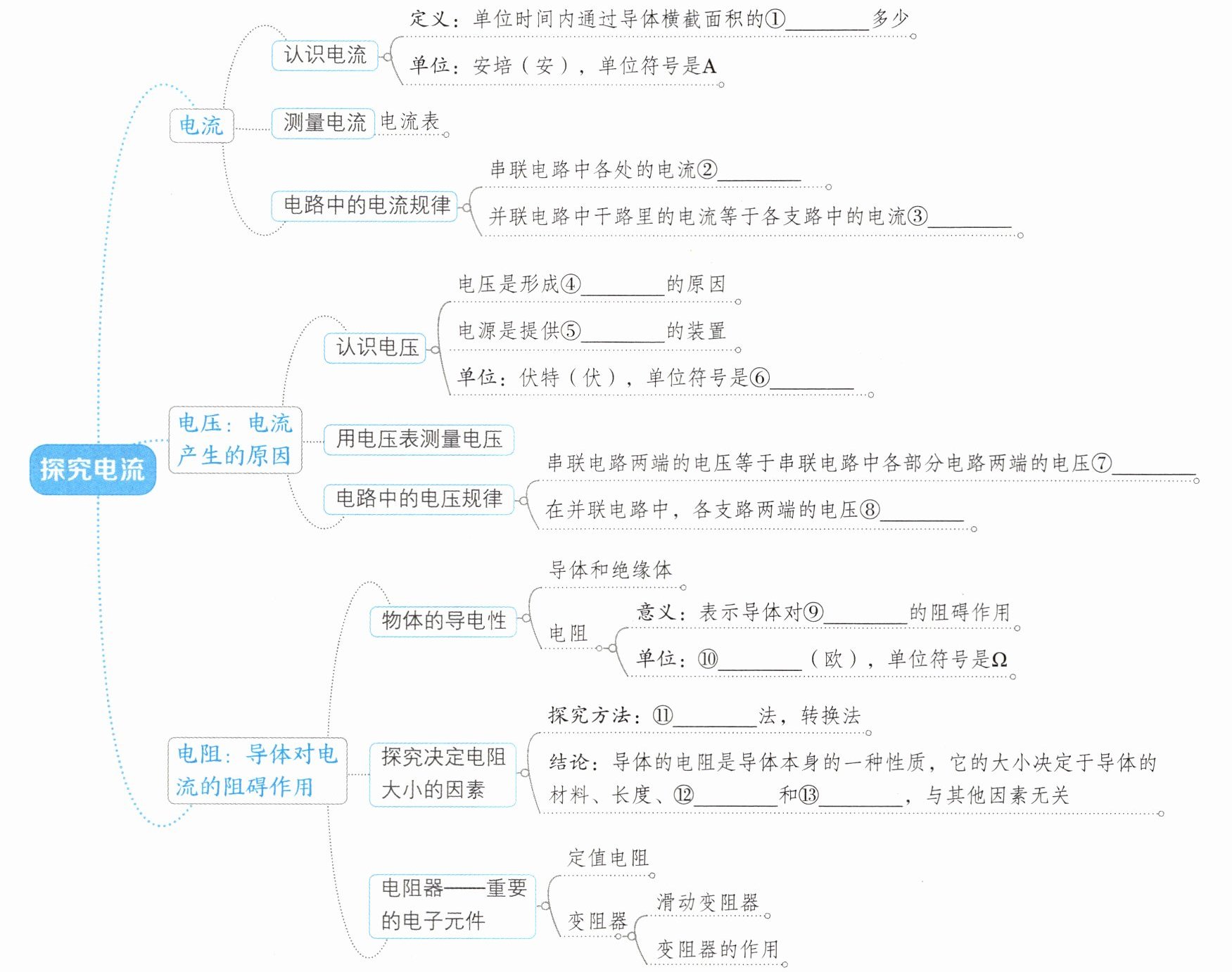

答案： 电荷
@@②相等；③之和
@@④电流；⑤电压；⑥V；⑦之和；⑧相等
@@⑨电流；⑩欧姆；⑪控制变量；⑫横截面积；⑬温度

1. 关于电压表与电流表的使用，以下观点错误的是(　　)
A. 不能事先估计被测电流或电压时，都应进行“试触”
B. 使用电流表时，必须让电流从“+”接线柱流入，从“ - ”接线柱流出
C. 两表都不能直接连到电源两端
D. 电流表应与被测用电器串联，电压表应与被测用电器并联

答案： C　[点拨]不能事先估计被测电流或电压时，都应进行“试触”，选择合适的量程，故A正确。使用电流表时，必须使电流从“+”接线柱流入，从“-”接线柱流出，故B正确。电压表可以直接接在电源两极上，测量电源电压；电流表不能直接接在电源两极上，否则会发生电源短路，故C错误。电流表应串联在电路中，电压表应并联在被测电路两端，故D正确。

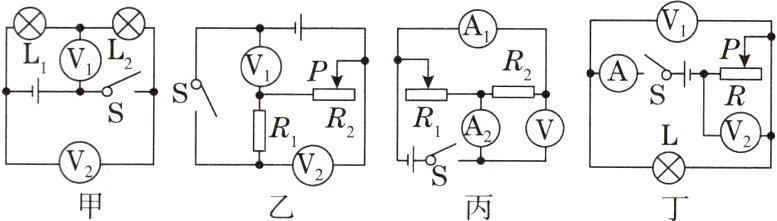

2. [2024.眉山期中]开关闭合后，对下列四个电路图的解读正确的是(　　)

A. 图甲L1与L2串联，电压表V1测L1两端的电压，电压表V2测L2两端的电压
B. 图乙R1与R2串联，电压表V1测R1两端的电压，电压表V2测总的电压
C. 图丙R2与R并联，电流表A1测通过R的电流，电流表A2测总的电流
D. 图丁L与R接入电路串联，电压表V1测总的电压，滑片向右移动时R接入电路的电阻变大

答案： B　[点拨]题图甲L₁与L₂串联，电压表V₁测L₁两端的电压，电压表V₂测电源电压，故A错误；题图乙R₁与R₂串联，电压表V₁测R₁两端的电压，电压表V₂测电源电压，即总的电压，故B正确；题图丙R₁与R₂并联，电流表A₁测通过R₁的电流，电流表A₂测总的电流，故C错误；题图丁L₁与R串联，电压表V₁测L₁两端的电压，滑片向右移动时，R接入电路的电阻变大，故D错误。故选B。
