《2026年成都中考真题精选物理》

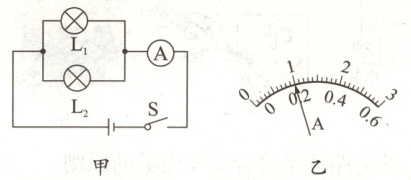

9. 图甲是由小灯泡L₁、L₂组成的并联电路,各元件均正确连接,已知闭合开关S后,通过L₁的电流为0.4A,电流表的示数如图乙所示,下列判断正确的是 (B)


A.电流表量程未知无法读数
B.通过L₂的电流一定为0.6A
C.通过L₂的电流可能为0.2A
D.图中干路电流可能为0.2A

答案： 9.B解析:由题知,L、L并联,则L、L分别在两个支路,由图甲知,电流表在干路上,已知闭合开关S后,通过L的电流为0.4A,因并联电路干路电流等于各支路电流之和,所以电流表示数应大于通过L的电流，由图乙中电流表指针位置知,电流表应使用大量程,示数为1A,所以通过L的电流L=I−I1=1A−0.4A=0.6A。故选B。
[考点]并联电路中的电流规律;电流表的读数;电流表的使用方法。

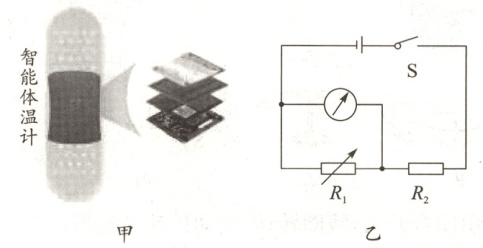

10. 小容受穿戴式“智能体温计”(如图甲所示)的启发,设计了一个如图乙所示的体温计电路图,用合适的电表(电流表或电压表)示数大小反映温度高低,热敏电阻R₁的阻值随温度的升高而增大,定值电阻R₂起保护电路的作用。下列分析正确的是 (D)


A.该电路中的电表是电流表
B.温度升高时R₂两端电压变大
C.温度升高时电路中电流变大
D.温度升高时电表示数变大

答案： 10.D　解析:A.由图乙可知,R1和R22串联接人电路，该电路中的电表与R1并联接入电路，为电压表,故A错误;B、C、D.R1的阻值随温度的升高而增大,当温度升高时,R1的电阻变大,串联电路的总电阻变大,根据I=$\frac{U}{R}$可知，电路中的电流变小;R2是定值电阻,根据U=IR可知,R2两端的电压变小,根据串电路的电压规律可知,R1两端的电压变大,电压表的示数变大,故D正确,B、C 错误。故选D。
[考点]光敏、热敏、压敏等半导体电路分析;电学元件的选择;动态电路的分析;欧姆定律的应用。

11. 如图所示,给电磁铁通电,铁块及弹簧在图中位置静止,当滑动变阻器的滑片向b端滑动时,关于电流表示数和弹簧长度变化情况是 (A)


A.电流表的示数增大,弹簧的长度增加
B.电流表的示数增大,弹簧的长度减小
C.电流表的示数减小,弹簧的长度增加
D.电流表的示数减小,弹簧的长度减小

答案： 11.A解析:当滑片向b移动时，滑动变阻器接入电路的阻值变小,由欧姆定律可得，电路中的电流变大,故电流表的示数增大;螺线管磁性增强，故对铁块向下的引力变大,因铁块受重力、磁力及向上的弹簧拉力,向下的磁力变大,故弹簧的长度将会增加。故选A。
[考点]影响电磁铁磁性强弱的因素。

12. 如图所示的电路中,电源电压恒定,各元件位置不变。下列说法正确的是 (B)


A.只闭合开关S时,灯L₁与L₂串联,电流表A₁可测出通过灯L₁的电流
B.只闭合开关S时,只有灯L₁工作,电压表无示数
C.闭合开关S、S₁时,电压表能测出L₂两端电压,不能测出L₁两端电压
D.闭合开关S、S₁时,若灯L₂短路,灯L₁仍然能继续工作

答案： 12.B解析:A、B.由电路图可知,当开关S闭合后，电流从电源的正极出发，经开关S、电流表A1后，经灯L回到电源的负极，由于S没有闭合,灯L2 不工作,故不是串联电路，电压表没有示数，故A 错误,B正确;C、D.闭合开关S、S1时，电流从电源的正极出发，经开关S、电流表A1后分支，电流经灯L回到电源的负极，另一支经电流表A2、灯L后回到电源的负极,电流有两条路径即为两灯并联,电流表A1测干路电流，电流表A2测L2支路的电流;电压表并联在灯L两端、也并联在灯L两端、还并联在电源两端,则电压表测L、L2、
电源两端的电压;若灯L短路,灯L不能继续工作,故C、D错误。故选B。
[考点]电压表的使用方法;电路的三种状态;电流表的使用方法。
