《2026年成都中考真题精选物理》

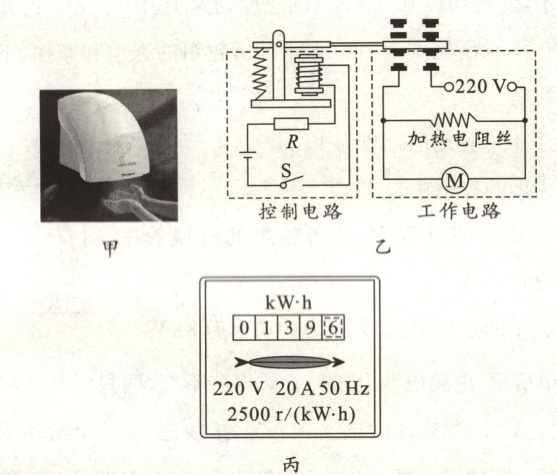

6. (4分)如图甲所示为某大型商场的洗手间安装的自动感应干手器,其工作原理简化图如图乙所示,有人使用干手器时R的阻值会发生变化。

(1)根据图甲和你自己的使用情况,下面分析正确的是C。
A. 自动感应干手器的外壳材质是导体材料
B. 自动感应干手器一定使用的是两孔插头
C. 使用时,手不能太靠近自动感应干手器
D. 自动感应干手器可以长时间随便使用
(2)关于自动感应干手器中的物理知识,下列说法不正确的是AC。
A. 控制电路中电磁铁的工作原理是电磁感应
B. 控制电路通电时,电磁铁的上端是N极
C. 人使用自动感应干手器时,R的阻值变大
D. 该自动感应干手器正常工作时只能吹热风
(3)小明同学在网上查阅资料,发现还有另外一种自动感应干手器,其电动机正常工作电压为220伏,当手处于红外线感应范围内,自动感应开关S会闭合,它就正常工作,将手烘干。下列电路图符合上述要求的是D。


(4)若只将感应干手器一个用电器接入电路中,使其正常工作,90 s中电能表(如图丙所示)的转盘转了180 r,则工作电路的总功率是2880W。

答案： 6.
(1)C
(2)AC
(3)D
(4)2880
解析：
(1)A.自动感应干手器的外壳材质应用绝缘体，故A错误；B.自动感应干手器应用三孔插头，故B错误；C.使用时，手不能太靠近自动干手器，避免手受到的温度过高，故C正确。故选C。
(2)A.电磁铁的工作原理是电流的磁效应，故A错误；B.根据安培定则，电磁铁的上端是N极，故B正确；C.当有人使用干手器时，衔铁被吸下，说明磁性增强，电流增大，R的阻值变小，故C错误；D.由于开关在干路上，所以只能吹热风，故D正确。故选AC。
(3)由题知，电动机与电热丝并联，且开关在干路上，故选D。
(4)90s内消耗的电能$W＝\frac{180r}{2500r/(kW·h)}＝0.072kW·h＝2.592×10^{5}J，$则$P＝\frac{W}{t}＝\frac{2.592×10^{5}J}{90s}＝2880W。$
