《2026年成都中考真题精选物理》

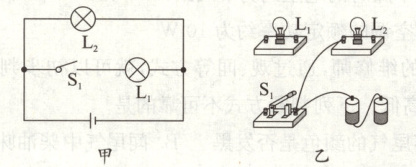

24. (2分)请根据图甲所示的电路图连接图乙中的实物图。

答案： 从电源正极开始，依次将开关$S_1$、灯泡$L_1$用导线连接，灯泡$L_1$另一端连接电源负极；再将灯泡$L_2$与$L_1$并联（一端连$L_1$与开关$S_1$之间，另一端连$L_1$与电源负极之间）。实物图连接如下：
（描述连接后状态：两灯泡并联，开关$S_1$在干路，连接正确 ）

25. (2分)如图所示,请在括号中标出小磁针静止时的磁极和电源的极性。

答案： 小磁针静止时左侧为（S）极，右侧为（N）极；电源左侧为（-）极，右侧为（+）极。

26. (6分)如图所示的“自嗨锅”是当下一种时尚快餐,很受年轻人喜爱。现用它里面的发热包将500g水从20℃加热至100℃,已知$c_{水}=4.2×10^{3}J/(kg·℃)$,$q_{酒精}=3×10^{7}J/kg$。
(1)求水吸收的热量;
(2)不考虑热损失,这些热量由燃烧酒精提供,则至少需要多少kg的酒精?

答案：
(1) $1.68 × 10^{5} \, J$
(2) $5.6 × 10^{-3} \, kg$
