《2026年成都中考真题精选物理》

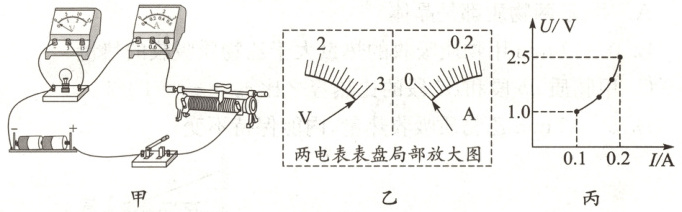

30. (8分)小曾同学用如图甲所示的电路来测量小灯泡的电功率。(电源电压为3V,小灯泡的额定电压为2.5V)

(1)连接图甲的电路时滑动变阻器的滑片应调到最左(选填“左”或“右”)端。
(2)闭合开关,小方发现两表指针处于图乙所示位置,此时小灯泡不发光(选填“不发光”“微弱光”或“比正常亮”)。
(3)故障排除后,小方从滑动变阻器接入电路的阻值最大时开始记录数据,得到小灯泡U-I图象如图丙所示,则小灯泡的额定功率是0.5W;所用滑动变阻器的规格是下列选项中的B。
A.10Ω,2A
B.20Ω,2A
C.30Ω,2A
D.40Ω,2A

答案： 30.
(1)左　
(2)不发光　
(3)0.5　B
解析:
(1)连接图甲的电路时滑动变阻器的滑片应调到阻值最大处,即最左端。
(2)经分析，闭合开关，小明发现两电表指针处于图乙所示位置，电压表示数等于电源电压，电流表无示数，故障为小灯泡断路，此时小灯泡不发光。
(3)故障排除后，小明从滑动变阻器接入电路的阻值最大时开始记录数据，得到小灯泡I一U图象如图丙所示，则小灯泡额定电压下的电流为0.2A,则小灯泡的额定功率P=UI=2.5V×0.2A=0.5W;由图丙可知,当滑动变阻器连入电路的阻值最大时,电路中的电流最小,为1=
0.1A,滑动变阻器两端的电压U滑=3V−1V=
2V,由欧姆定律可知,滑动变阻器接人电路的阻值R=U==$\frac{2V}{0.1A}$=20Ω,故选用“20Ω,2A"的滑动变阻器。故选B。
[考点]伏安法测量小灯泡的电功率。

1. 勤劳的中华民族创造了灿烂的华夏文明,在众多领域取得了举世瞩目的成就,推动了人类社会的进步。下列关于我国科学技术的成就和应用描述,完全正确的是 (A)

A.北京冬奥会的“巡检机器狗”将现场设备运行状态通过电磁波传递到指挥中心
B.“华龙一号”核反应堆利用核聚变进行发电,所用核燃料属于可再生能源
C.“嫦娥六号”太阳能电池是将光能转变为化学能
D.氢能源公交车使用的氢能源是一次能源

答案： 1.A解析:A.北京冬奥会的“巡检机器狗"将现场设备运行状态通过电磁波传递到指挥中心，故A 正确;B.核反应堆利用核裂变进行发电;核燃料一旦使用，在短期内不能再生，是不可再生能源，故B错误;C.太阳能电池是将光能转变为电能,C 错误;D.氢能源公交车使用的氢能源是二次能源,故D错误。故选A。
[考点]一次能源与二次能源;可再生能源和不可再生能源;核裂变;太阳能的转化;电磁波的传播。
