《2026年成都中考真题精选物理》

18.小明利用如图所示装置探究“导体在磁场中产生电流的条件”，他通过观察灵敏电流表的指针是否偏转来判断是否产生了感应电流。经过多次尝试，他发现，当闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流。

答案： 18.指针是否偏转 切割磁感线 解析:电路中有电流时，灵敏电流表的指针转动，因此可以通过观察灵敏电流表的指针是否偏转来判断是否产生了感应电流;根据感应电流产生的条件可知，当闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流。
[考点]探究电磁感应现象的实验。

19.实验小组设计如图甲所示电路来测量未知定值电阻$R_x$的阻值，小富提出，这样只能得到一组数据，测量结果误差可能较大。为了减小误差，需要在电路中串联一个滑动变阻器。他们利用改进后的电路进行实验，并绘制出$R_x$的电压—电流图象。如图乙所示的$A$、$B$两条图线中，A是他们绘制出的图线。

答案： 19.滑动变阻器 A 解析:为了减小误差，需要多次测量，需要改变待测电阻两端的电压和通过待测电路的电流，所以应该在电路中串联一个滑动变阻器;根据乙图可知，A的U－I图象是一条倾斜直线，这说明A的阻值大小不变;B的U－I图象是一条曲线，这说明B的电阻大小是变化的;由于该实验是测量未知定值电阻Rₓ的阻值，待测电阻阻值不变，所以A是他们绘制出的图线。
[考点]实验:伏安法测电阻。

20.小强同学利用家庭实验室中的器材，设计了一个可调节功率的简易“电饭锅”，如图所示，电源电压为$6V$，电阻丝$R_1 = 5\Omega$，$R_2 = 15\Omega$，$a$、$b$是两个触点。闭合开关$S$，当开关$S_1$接通触点a时，“电饭锅”的功率更大。将$R_2$接入电路工作$3min$产生的热量是432$J$。

答案： 20.a 432 解析:根据图示可知，闭合开关S,当开关S₁接通触点a时，电阻丝R₁接入电路中;闭合开关S,当开关S₁接通触点b时，电阻丝R₂接入电路中。电源电压不变，电阻丝R₁ = 5Ω,R₂ = 15Ω,根据P = U²/R可知，当开关S₁接通触点a时，即R₁接入电路中时，“电饭锅”的功率更大;将R₂接入电路工作3min产生的热量Q = W = U²/R₂t = (6V)²/15Ω×3×60s = 432J。
[考点]焦耳定律的计算及其应用。

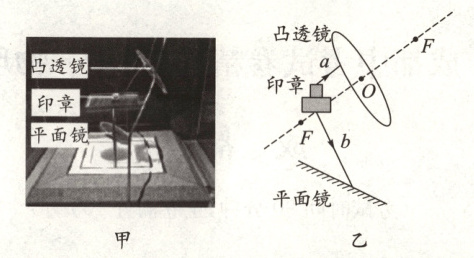

21.(2分)如图甲所示是博物馆内“刘充国印”的展台，上方是凸透镜，透过它能看到放大的印章；下方是平面镜，通过它能看到印章底部的字。图乙是其示意图，$F$为凸透镜的焦点，$O$为凸透镜的光心，光线$a$平行于凸透镜的主光轴(图中虚线)。请在图乙中画出：
(1)光线$a$经过凸透镜折射后的光线；
(2)光线$b$经过平面镜反射后的光线。

答案：
21.

解析:
(1)由图知，光线a平行于主光轴，光线a经过凸透镜折射后经过右焦点F;
(2)过光线b与平面镜的交点作法线，根据反射角等于入射角作出反射光线。如下图所示:

[考点]透镜的光路图;作光的反射光路图。
