《2026年成都中考真题精选物理》

18. 如图所示是某“汽车超载记录仪”的原理图,$R$为保护电阻,$R_x$为压敏电阻,其电阻值随压力的增大而减小。当“汽车超载记录仪”工作时,电磁铁的上端为S极,当汽车超载时,电压表示数增大,电磁铁的磁性增强(选填“增强”或“减弱”)。

答案： 18.S　增强　解析:用右手握住电磁铁，使四指指向电流的方向，则大拇指所指的下端为N极，则上端就是S极;当汽车超载时，压敏电阻$R_x$的阻值减小，则控制电路中的电阻变小，电流变大，则电磁铁的磁性增强。

19. 在如图所示的电路中,电源电压保持不变。闭合开关S,发现电压表无示数,电流表有示数,若电路故障只在定值电阻$R_1$或$R_2$上,则故障可能是$R_1$短路。周末,小红在家用手机看电视剧,此时手机电池是电路中的电源(选填“电源”或“用电器”)。

答案： 19.$R_1$短路　电源　解析:由题图分析可知,电流表有示数说明电路通路，说明两个电阻均未开路;电压表无示数说明电压表短路，故原因可能是与电压表并联的$R_1$短路。用手机看电视剧，电池供电，所以电池是电源。

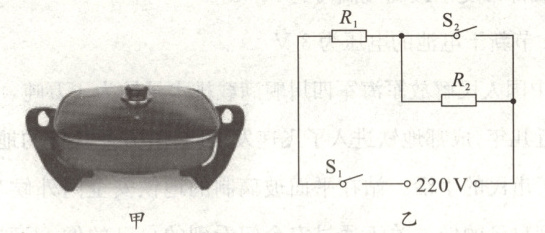

20. 如图甲所示是一款多功能电火锅,其内部的简化电路图如图乙所示,其中电热丝$R_1$、$R_2$的阻值分别为$48.4 \Omega$、$72.6 \Omega$。当开关$S_1$和$S_2$均闭合时,电火锅处于高温(选填“高温”或“低温”)挡;电火锅在低温挡正常工作10 min所消耗的电能为$2.4×10^5$J。

答案： 20.高温　$2.4×10^5$　解析:由图可知,当开关$S_1$闭合，$S_2$断开时，$R_1$、$R_2$串联，根据串联电路的电阻特点可知,此时电路中的总电阻最大，由$P=\frac{U^2}{R}$可知，电路中的总功率最小，电火锅处于低温挡;当开关$S_1$、$S_2$都闭合时，只有$R_1$工作，电路中的总电阻最小，总功率最大,电火锅处于高温挡。低温挡时的总电阻$R=R_1+R_2=48.4\Omega+72.6\Omega=121\Omega$，则低温挡的功率$P=\frac{U^2}{R}=\frac{(220V)^2}{121\Omega}=400W$，其工作$10min$所消耗的电能$W=Pt=400W×10×60s=2.4×10^5J$。

21. (1)(2分)如图所示,小明同学正在做小孔成像的实验,请在图中作出蜡烛AB的像$A'B'$。

(2)(2分)如图所示,杠杆$OA$处于平衡状态,在图中画出力$F_2$的力臂$L_2$,并画出在$A$点施加的最小的力$F_1$。

答案：
21.
(1)
解析:小孔成像是光的直线传播现象。物体上部的光线通过小孔后，射到了半透明纸的下部;物体下部的光线通过小孔后，射到了半透明纸的上部，因此通过小孔后所成的像是倒立的像。
(2)
解析:由图知，O为支点，先反向延长力$F_2$的作用线，由支点O作$F_2$作用线的垂线，垂线段为其力臂$L_2$;最小力作用在A点，所以以OA长为力臂为最长力臂，此时作用在A点力最小，过A作OA垂线，方向向上即为最小的力$F_1$。
