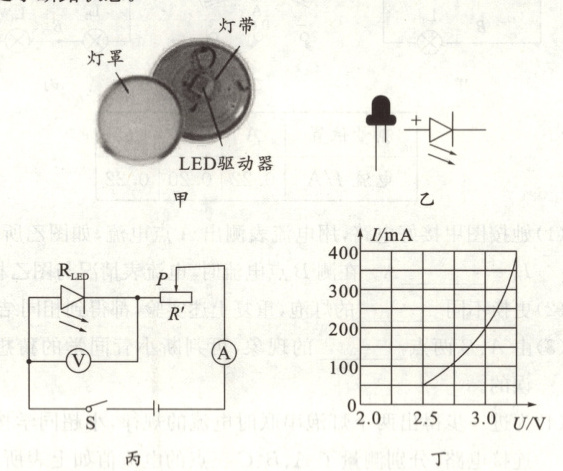

6. (4 分) 为节能减排, 我国的照明灯逐步由白炽灯替换为 LED 灯, 如图甲所示为某款家用 LED 吸顶灯。LED 即发光二极管, 具有光效高、寿命长、无闪烁等优点, 图乙是发光二极管的元件实物及符号。LED 有单向导电性, 当电流从它的正极流入时, 处于通路状态, 反之处于断路状态。

(1) 制造发光二极管比制造白炽灯需要多使用到的材料种类是 材料。
(2) 把吸顶灯中一颗发光二极管接入图丙所示的电路, 调节滑动变阻器滑片, 记录多组电压、电流数据, 描绘出如图丁所示的 $I-U$ 图象。分析图丙、图丁, 下列判断正确的是 。
A. 二极管的电阻随两端电压的增大而增大
B. 二极管的电功率随两端电压的增大而减小
C. 图丙中闭合 S, 滑片 $P$ 左移, 电压表示数增大
D. 图丙中对调电源正负极再闭合 S, 电压表示数为零

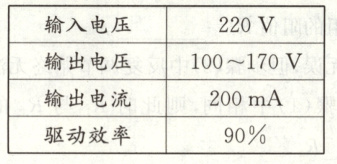

(3) 图甲中的 LED 吸顶灯, 其电路主要由 48 颗额定电流为 $0.2 \mathrm{~A}$ 的发光二极管和驱动器组成。驱动器可视为电源, 输出电压可以变化, 其输出电流恒定。吸顶灯配置的驱动器参数如下表所示。为确保 LED 灯正常照明, 分析图丁、表可知, 48 颗发光二极管应 联连接。

(4) 表中, 驱动效率指其输出功率和输入功率的比值。则图甲中的 LED 吸顶灯的额定输入功率为 W。

答案：
(1) 半导体
(2) C
(3) 串
(4) 32
