《2026年成都中考真题精选物理》

30. (8分)在探究并联电路的电流特点时，某班各组同学从甲、乙、丙、丁四种规格的灯中，选取两个并联起来接在相同电源上，组成如图1所示的电路。


(1)用电流表测出电路中三个位置的电流来寻找规律，以下取点不合适的是C。
A. E、A、D
B. E、B、C
C. F、C、D
D. F、A、D
(2)小王组在连接电路时，刚接好最后一根导线，小灯泡就发光了，原因是连接电路时，开关没有断开。
(3)小明组连接了如图2的实物连接图，若要测通过灯$L_2$的电流，请你在图上只改动一根导线，完成电路的连接(在需改动的导线上打“×”，再画出重新连接后的导线)。

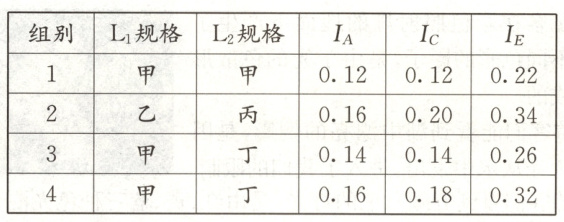

(4)测量的数据如表：对于测量数据的相关分析，以下说法正确的是B。
A. 第1组数据没有测量误差
B. $I_A+I_C$总是略大于$I_E$可能是电流表未调零引起的
C. 选用多组实验数据，是为了减小误差
D. 若测量E处电流，由于E处更接近电源负极，故会发现$I_E＞I_F$

答案：
30.
(1)C
(2)连接电路时，开关没有断开
(3)

(4)B
解析:
(1)电流表与待测电路串联，探究并联电路中电流的特点，要用电流表分别测量各支路电流和干路电流,A、B、D选项均符合要求;C选项中，取点F、C、D,即用电流表测干路电流和通过L₂ 的支路电流，没有测量通过L₁的支路电流，故取点组合不合适的是C。
(2)刚接好最后一根导线，小灯泡就发光了，原因是连接电路时，开关没有断开。
(3)此时,两灯并联，电流表测的是干路电流;若要测通过灯L₂的电流，电流表与L₂串联，如图所示。

(4)A、B.分析数据发现,IA十IC总是略大于IE，若电流表使用前指针在零刻线偏右的位置，则每次测量值比真实值偏大，由并联电路电流的规律,IA十IB总是略大于IC,故B正确，A错误;C.选用多组实验数据，可避免实验的偶然性，使结论更具普遍性，也不可取平均值，故C错误;D.串联部分的电路各处的电流相等，故D错误。故选B。
[考点]探究并联电路中干路电流与各支路电流的关系。
