《2026年成都中考真题精选物理》

19. 如图甲、乙所示是小明准备自制一个简易密度计所用的铜丝和铅笔。小明将铜丝放入水中后沉入水底，此时铜丝受(选填“受”或“不受”)浮力，将铜丝紧密地绕在铅笔末端，然后将其放入水中，发现铅笔处于漂浮状态并保持竖直静止，此时这个简易密度计所受浮力等于 (选填“大于”“等于”或“小于”)其总重力。

答案： 19.受　等于　解析:小明将铜丝放入水中后沉入水底，此时铜丝受浮力;铅笔处于漂浮状态并保持竖直静止,此时这个简易密度计所受浮力等于其总重力。
[考点]密度计原理;浮力的概念。

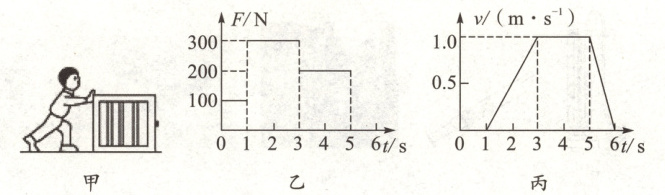

20. 在水平地面上有一长方体木箱，小林用水平推力$F$把木箱向前推动，如图甲所示。此过程中，推力$F$随时间$t$的变化情况如图乙所示，木箱前进的速度$v$的大小随时间$t$的变化情况如图丙所示，则由图象可知，$0.5{s}$时物体处于平衡(选填“平衡”或“非平衡”)状态，第$2$秒木箱受到的摩擦力为200${N}$。

答案： 20.平衡　200　解析:由图丙可知,在0.5s时速度为零，木箱处于静止状态，即木箱处于平衡状态。由图丙可知,在第2秒和第4秒木箱都处于运动状态，此时所受的摩擦力为滑动摩擦力，而滑动摩擦力只与压力大小和接触面的粗糙程度有关，因此第2秒和第4秒木箱所受的摩擦力相同，而木箱在3~5s在做匀速直线运动,而且受到的推力为200N,根据二力平衡原理可知，$f_{第2s} = f_{第4s} = F_{推力} = 200N$。
[考点]力与图象的结合;摩擦力的大小;影响摩擦力大小的因素;平衡状态的判断。

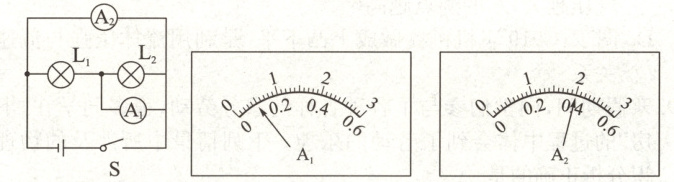

21. 用以下电路探究电路的电流规律时，电流表$ A_{1}$、$ A_{2}$的示数如图所示，则电流表$ A_{1}$测量的是通过电源(选填“$ L_{1}$”“$ L_{2}$”或“电源”)的电流，通过小灯泡$ L_{1}$的电流是0.1${A}$。

答案： 21.电源　0.1　解析:由电路图可知，两灯并联，电流表$A_1$测干路电流，电流表$A_2$测通过$L_2$的电流。因为并联电路干路电流等于各支路电流之和，所以电流表$A_1$的示数一定大于电流表$A_2$的示数，由图可知，电流表$A_1$的指针偏转角度比电流表$A_2$的指针偏转角度小，则电流表$A_1$选用的是0~3A的量程，其分度值为0.1A,电流表$A_1$ 的示数，即干路电流$I = 0.5A$,电流表$A_2$选用的是0~0.6A的量程，其分度值为0.02A,电流表
$A_2$的示数，即通过$L_2$的电流$I_2 = 0.4A$,所以通过$L_1$的电流$I_1 = I - I_2 = 0.5A - 0.4A = 0.1A$。
[考点]运用并联电路中的电流规律计算;电流表的读数。

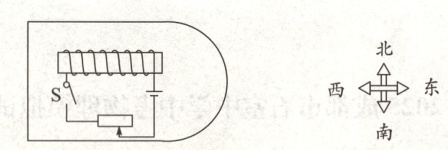

22. 小海用自制电磁小船放在水中判断方向，如图所示，开关$ S$闭合前，小船的船头(右端)指向东边。闭合开关$ S$后，电磁小船的船头(右端)为电磁铁的S (选填“$ N$”或“$ S$”)极；在地磁场的作用下，船头最终将指向地理的南(选填“东”“南”“西”或“北”)方。

答案： 22.S　南　解析:根据安培定则可知,右手握住导线，让弯曲的四指指尖向上，此时，大拇指所指的方向是左端，左端就是通电螺线管的N极，右端(船头)是S极;船头为电磁铁的S极，所以最终它会指向南方。
[考点]安培定则;地磁场及其分布、磁偏角。
