21. (6分)“动手知真”小组在“用电流表和电压表测电阻”实验时,选取如下器材:干电池两节、电流表和电压表各一只、滑动变阻器一个(最大阻值为$R_0$)、待测定值电阻$R_x$和导线若干。

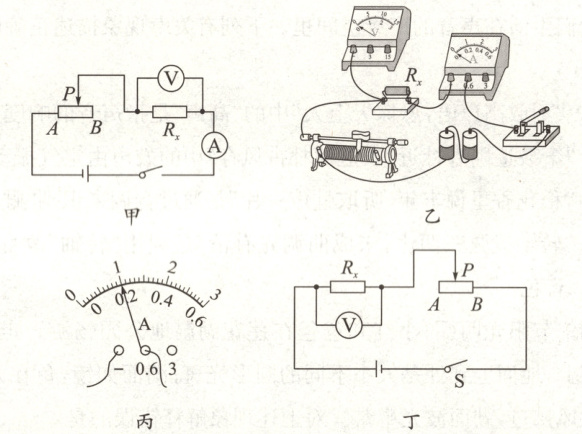

(1)根据图甲,用笔画线代替导线,在乙图中完成实物图连接。
(2)闭合开关前,应将滑片 P 移至
(3)排除故障后,闭合开关,调节滑片 P,当电压表示数为 1 V 时,电流表示数如图丙所示,为

(4)实验中电流表损坏,组员们利用现有器材设计了如图丁所示的电路,测量步骤如下:
①闭合开关,滑片 P 移至 A 端,电压表示数为$U_1$;
②再将滑片 P 移至 B 端,电压表示数为$U_2$;
待测定值电阻的阻值$R_x$=
(1)根据图甲,用笔画线代替导线,在乙图中完成实物图连接。
(2)闭合开关前,应将滑片 P 移至
B
(选填“A”或“B”)端;闭合开关后发现电流表和电压表均无示数,电路故障可能是滑动变阻器
(选填“定值电阻”或“滑动变阻器”)开路。(3)排除故障后,闭合开关,调节滑片 P,当电压表示数为 1 V 时,电流表示数如图丙所示,为
0.2

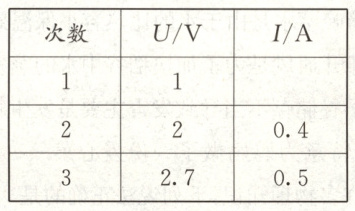

A。多次测量数据记录如表所示,$R_x$的阻值为5.1
Ω(结果保留一位小数)。(4)实验中电流表损坏,组员们利用现有器材设计了如图丁所示的电路,测量步骤如下:
①闭合开关,滑片 P 移至 A 端,电压表示数为$U_1$;
②再将滑片 P 移至 B 端,电压表示数为$U_2$;
待测定值电阻的阻值$R_x$=
$\frac{U_1}{U_2 - U_1}R_0$
(用$U_1$、$U_2$、$R_0$表示)。
答案:
21.
(1)

(2)B 滑动变阻器
(3)0.2 5.1
(4)$\frac{U_1}{U_2 - U_1}R_0$
解析:
(1)电压表并联在定值电阻的两端,使用$0~3V$量程。
(2)闭合开关前,应将滑片$P$移至$B$端,闭合开关后发现电流表和电压表均无示数,电路故障可能是滑动变阻器断路。
(3)电流表示数如图丙所示,为$0.2A$,根据表格中的数据,有$R_1 = \frac{U_1}{I_1} = \frac{1V}{0.2A} = 5\Omega$;$R_2 = \frac{U_2}{I_2} = \frac{2V}{0.4A} = 5\Omega$;$R_3 = \frac{U_3}{I_3} = \frac{2.7V}{0.5A} = 5.4\Omega$;电阻的平均值$R_x = \frac{R_1 + R_2 + R_3}{3} = \frac{5\Omega + 5\Omega + 5.4\Omega}{3} \approx 5.1\Omega$。
(4)闭合开关,滑片$P$移至$A$端,电压表示数为$U_1$,此时$R_x$和$R_0$串联,电压表测量的是待测电阻两端的电压;再将滑片$P$移至$B$端,电压表示数为$U_2$,此时电压表测量的是电源电压,根据串联电路的电压和电流规律有$\frac{U_2 - U_1}{R_0} = \frac{U_1}{R_x}$,所以$R_x = \frac{U_1}{U_2 - U_1}R_0$。
【考点】伏安法测电阻。
21.
(1)
(2)B 滑动变阻器
(3)0.2 5.1
(4)$\frac{U_1}{U_2 - U_1}R_0$
解析:
(1)电压表并联在定值电阻的两端,使用$0~3V$量程。
(2)闭合开关前,应将滑片$P$移至$B$端,闭合开关后发现电流表和电压表均无示数,电路故障可能是滑动变阻器断路。
(3)电流表示数如图丙所示,为$0.2A$,根据表格中的数据,有$R_1 = \frac{U_1}{I_1} = \frac{1V}{0.2A} = 5\Omega$;$R_2 = \frac{U_2}{I_2} = \frac{2V}{0.4A} = 5\Omega$;$R_3 = \frac{U_3}{I_3} = \frac{2.7V}{0.5A} = 5.4\Omega$;电阻的平均值$R_x = \frac{R_1 + R_2 + R_3}{3} = \frac{5\Omega + 5\Omega + 5.4\Omega}{3} \approx 5.1\Omega$。
(4)闭合开关,滑片$P$移至$A$端,电压表示数为$U_1$,此时$R_x$和$R_0$串联,电压表测量的是待测电阻两端的电压;再将滑片$P$移至$B$端,电压表示数为$U_2$,此时电压表测量的是电源电压,根据串联电路的电压和电流规律有$\frac{U_2 - U_1}{R_0} = \frac{U_1}{R_x}$,所以$R_x = \frac{U_1}{U_2 - U_1}R_0$。
【考点】伏安法测电阻。
