《2026年成都中考真题精选物理》

22. 小明利用如图所示的电路测量未知电阻$R_x$，实验时，他移动滑动变阻器的滑片，多次测量求$R_x$的目的是为了求平均值减小误差。测出$R_x$后，还可以利用该实验的器材探究电流与电压(选填“电压”“电阻”)的关系。

答案： 22.求平均值减小误差 电压解析:电路测量未知电阻，实验时，他移动滑动变阻器的滑片，多次测量求Rx的目的是为了求平均值减小误差;测出Rx后，Rx为定值电阻，改变电阻两端的电压和通过的电流，根据控制变量法知，还可探究电流与电压的关系。
[考点]滑动变阻器的作用;减小误差的方法一多次测量取平均值。

23. 在中国空间站内，航天员穿的“企鹅服”里有弹力拉带，可将航天员的身体束缚紧，如图所示，使用时拉带产生弹力，使肌肉紧张，该弹力是由于弹力拉带发生弹性形变产生的，可以有效预防失重导致的肌肉萎缩。同一条拉带，拉开相同长度，在空间站里与在地球上相比，拉力不变(选填“变大”“变小”或“不变”)。

答案： 23.弹力拉带 不变 解析:由题意可得，弹力拉带变形后可以恢复到之前的形状，所以其发生的是弹性形变,则弹力是由弹力拉带发生弹性形变产生的。弹力的大小只与材料和形变量有关，与所处的环境无关，所以在空间站里与在地球上相比，同一条拉带，拉开相同长度，拉力大小不变。
[考点]弹力的产生条件。

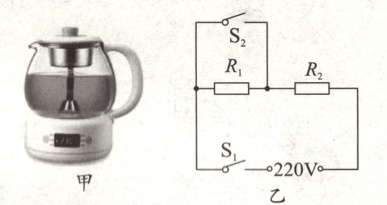

24. 图甲是某加热水壶，其容积为1L，部分参数见表。简化电路如图乙，$S_2$为挡位开关，$R_1$、$R_2$均为发热电阻(阻值不随温度变化)，则发热电阻$R_1$的阻值为171.6$\Omega$。加热水壶中装满初温为20$°$C的水，在标准大气压下，将水刚好加热到沸腾，用时336s。[不计热量损失，水的密度是$1.0×10^3$kg/m³，水的比热容为$4.2×10^3$J/(kg·$°$C)]

答案： 24.171.6 336解析:由图乙可知，闭合开关S₁、S₂ 时，电路为R₂的简单电路，总电阻较小,根据P=$\frac{U^2}{R}$可知，总功率较大,加热水壶处于加热挡;只闭合开关S₁时，两电阻串联，此时电路中的总电阻较大,根据P=$\frac{U^2}{R}$可知，总功率较小,加热水壶处于保温挡;根据P=$\frac{U^2}{R}$可知,R串=$\frac{U^2}{P保温}$=$\frac{(220V)²}{220W}$=220Ω,R₂=$\frac{U^2}{P加热}$=$\frac{(220V)²}{1000W}$=48.4Ω,根据串联电阻的特点可知,R₁=R串−R₂=220Ω−48.4Ω=171.6Ω;水的质量m=ρV=1×10³kg/m³×1×10⁻³m³=1kg,标准大气压下水的沸点为100$^{\circ}C$，加热过程水吸收的热量Q吸=cm△t=4.2×10³J/(kg·$^{\circ}C$)×1kg×(100$^{\circ}C$−20$^{\circ}C$)=3.36×10⁵J,不计热量损失，消耗的电能W=Q吸=3.36×10⁵J,所需的时间t=$\frac{W}{P加热}$=$\frac{3.36×10^5J}{1000W}$=336s。
[考点]电热的多挡问题;电功率多挡位问题;电功率的综合计算。

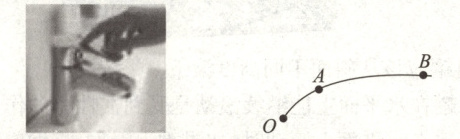

25. (2分)“节约用水，人人有责”，如图所示是用水后及时关闭水龙头的情景。水龙头手柄可以视为一根杠杆，请你在图中A点处画出水龙头手柄所受重力以及施加在B点的最小动力F。

答案：
25.

解析:由题意可知，阻力和阻力臂一定，根据F₁×L₁=F₂×L₂可知,动力要最小,动力臂需最长,OB作为动力臂时,动力臂最长,动力最小,阻力G方向竖直向下,动力臂OB最长，作用在B 点的动力F最小,方向垂直于OB向上。
[考点]杠杆的最小动力;重力的示意图。

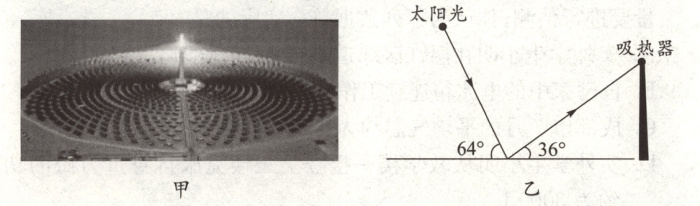

26. (2分)图甲是我国的敦煌塔式光热电站。它由12000面“定日镜”围绕吸热塔组成，每面镜子能追踪太阳并把阳光反射到塔顶的吸热器上。图乙是某个时刻太阳光经某定日镜反射后，照射到吸热器的光路图，请画出该定日镜并标出反射角的大小。

答案：
26.

解析:由图可知，入射光线与反射光线的夹角为180°−64°−36°=80°,由光反射定律知，反射角等于入射角，所以反射角为$\frac{1}{2}$×80°=40°,先作出反射光线与人射光线的夹角的平分线，然后再过入射点作这个角平分线的垂线即为该定日镜的位置，入射角为入射光线与法线的夹角，反射角为反射光线与法线的夹角。
[考点]利用光的反射作图。
