《2026年成都中考真题精选物理》

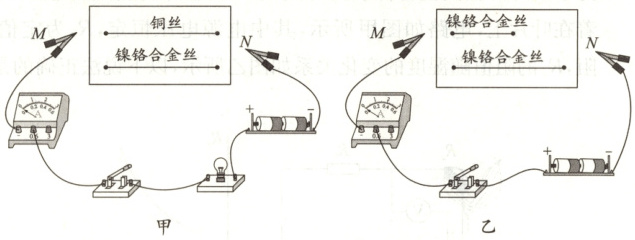

11. 如图所示，甲、乙是“探究影响导体电阻大小的因素”的实验装置，甲实验中，把长短、粗细相同的铜丝和镍铬合金丝分别接入电路，闭合开关，观察电路中电流表的示数和小灯泡的亮度；乙实验中，用粗细相同、长度不同的两根镍铬合金丝分别接入电路，闭合开关，观察电流表的示数。下列说法正确的是 （）

A.甲实验中，将小灯泡去掉，仍能正常完成实验
B.甲实验中，小灯泡越暗，表示接入的金属丝电阻越大
C.乙实验中，可以探究导体电阻大小与材料的关系
D.乙实验中，将电流表换成电压表串联接入电路也能完成本次实验

答案： B

12. 司南是我国早期的指南针。如图所示，将条形磁体置于塑料勺内，在勺下垫泡沫，一起置于装水的纸盘中，塑料勺漂浮在水面上，能自由转动，从而得到一个仿制“司南”，下列说法正确的是 （）

A.“司南”只有一个磁极
B.“司南”周围的磁场和磁感线，都是真实存在的物质
C.“司南”的纸盘换成铁盘后也能正常使用
D.“司南”静止时勺柄指南，标为$S$极

答案： D

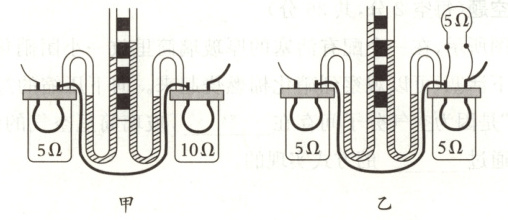

13. 如图所示是探究电流通过导体时产生热量的多少跟什么因素有关的实验装置，下列分析正确的是 （）

A.必须把甲、乙两图的实验装置接在电压相同的电源两端进行实验
B.$U$形管中液面高度变化是因为$U$形管中的液体热胀冷缩造成的
C.通电后，图乙左、右两个容器中的电阻产生的热量之比为$4:1$
D.“电炉丝热得发红，而与它相连的导线却不怎么热”，这一现象应该用图乙的实验结论来解释

答案： C
