《2026年成都中考真题精选物理》

13. 如图所示是某次实验电路图。下列说法正确的是（B）


A.只闭合$S_1$时，只有$L_2$发光，流过电流表$A_1$、$A_2$的电流大小相等
B.闭合$S_1$、$S_2$时，电流表$A_2$测通过$L_1$的电流
C.闭合$S_1$、$S_2$时，若$L_2$断路，则电流表$A_1$有示数，$A_2$无示数
D.利用该实验探究电路中电流的关系时，应选用相同规格的两灯进行实验

答案： 13.B解析:A.只闭合S₁时，电路中只有L₁,L₂不发光,电流表A₁、A₂都测量通过L₁的电流,则流过电流表A₁、A₂的电流大小相等，故A错误;B.闭合S₁、S₂时,电流表A₂测通过L₁的电流,故B 正确;C.闭合S₁、S₂时,若L₂断路,电流表A₁、A₂都测量通过L₁的电流,则电流表A₁、A₂都有示数,故C错误;D.利用该实验探究电路中电流的关系时，为了避免偶然性，应选用不同规格的两灯进行实验，故D错误。故选B。
[考点]并联电路中的电流规律;电路的三种状态;判断电流表测量的对象;串并联电路电流电压的分析与计算。

14. 如图甲所示，在向前行驶过程中的轿车司机从后视镜中观察到一辆越野车，下一时刻越野车在后视镜中的位置如图乙所示，则下列说法正确的是（C）


A.越野车相对于路面是静止的
B.越野车相对于轿车是静止的
C.轿车相对于越野车是向后运动的
D.轿车向前行驶的速度比越野车快

答案： 14.C 解析:在向前行驶过程中的轿车司机从后视镜中观察到一辆越野车,后视镜中的越野车的像看起来变大了,是因为越野车与轿车的距离变小,说明越野车相对于轿车是运动的，且越野车行驶的速度比轿车行驶的速度大,以越野车为参照物，轿车是向后运动的，由上述分析可得，C正确,A、B、D错误。故选C。
[考点]物体相对运动的判断。

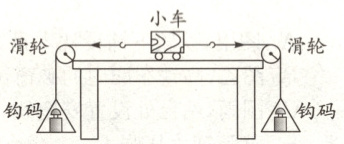

15. 如图所示是探究“二力平衡的条件”实验，小车置于水平桌面，两端的轻质细绳绕过定滑轮挂有等重钩码。$F_1$是小车受到的向左的拉力，$F_2$是小车受到的向右的拉力，$F_1$与$F_2$在同一水平直线上。下列说法正确的是（A）


A.若摩擦可忽略，小车在水平方向上只受到$F_1$、$F_2$作用
B.要探究二力方向对小车平衡的影响，可以通过增减钩码个数进行实验
C.$F_1$、$F_2$大小相等时，小车一定处于平衡状态
D.将小车水平扭转$90°$时，可以探究二力在同一物体上是否是使小车平衡的条件

答案： 15.A解析:A.若摩擦可忽略，小车在水平方向上只受到F₁、F₂作用,故A正确;B.增减钩码个数,是探究二力大小对小车平衡的影响,故B错误;C.由于F₁和F₂在同一水平直线上，因可能存在摩擦，当F₁、F₂大小相等时，小车不一定处于平衡状态，故C错误;D.将小车水平扭转90°时，两个力不在同一直线上，松手后小车不能平衡，小车会发生转动，探究不在同一直线上的两个力是否平衡，故D错误。故选A。
[考点]探究二力平衡的条件;探究二力平衡的反向、共线条件。

16. 如图所示是“探究平面镜成像特点”的实验装置，选取透明薄玻璃替代普通平面镜的目的是便于确定像的位置，当蜡烛A远离平面镜时，像的大小将不变(选填“变大”“变小”或“不变”)。

答案： 16.便于确定像的位置 不变 解析:实验采用透明薄玻璃板代替平面镜，玻璃板是透明的，观察到蜡烛A的像的同时,也能观察到蜡烛B,当蜡烛B和蜡烛A的像重合时,蜡烛B的位置便是蜡烛A的像的位置，便于确定像的位置;平面镜成的像与物大小相同，和物到镜的距离无关，所以将蜡烛A远离平面镜时，像的大小将不变。
[考点]探究平面镜成像的特点;探究平面镜成像实验选用玻璃板的原因;探究平面镜成像实验像与物的大小以及位置关系。

17. 如图所示是使用手机和自拍杆自拍时的示意图。已知自拍杆长1m(质量忽略不计)，手机对杆竖直向下的作用力为$F_2$，手垂直于杆的动力为$F_1$。由此可知，此时自拍杆相当于一个费力(选填“省力”“等臂”或“费力”)杠杆。若自拍杆长度、$F_2$的大小和方向以及$F_1$的位置不变，且$F_1$始终垂直于自拍杆，增大自拍杆与水平方向夹角$\theta(0°＜\theta＜90°)$的过程中，$F_1$的大小将变小(选填“变大”“变小”或“不变”)。

答案： 17.费力 变小 解析:图中动力臂比阻力臂小,故是费力杠杆，增大自拍杆与水平方向夹角θ(θ＜90°)的过程中,动力臂不变，而阻力臂减小，根据动力×动力臂=阻力×阻力臂，则动力减小。
[考点]杠杆的动态平衡分析;杠杆的分类。
