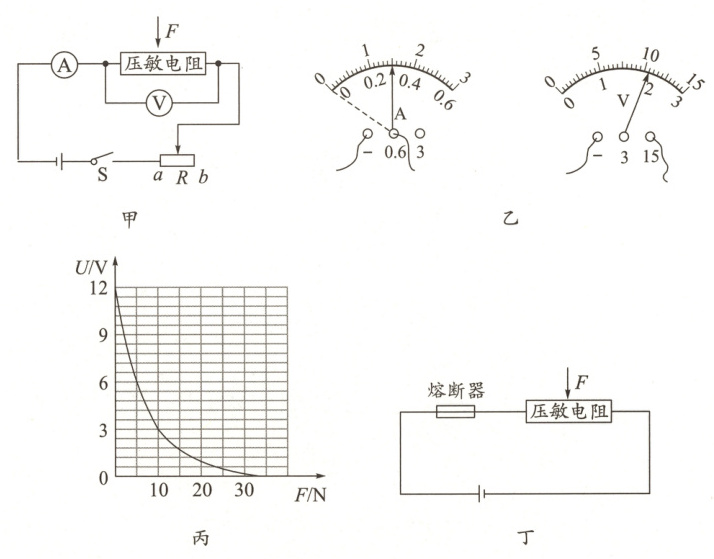

26. (8分)某学习小组在探究压敏电阻阻值随压力变化的关系时,设计了如图甲所示的电路图,电源电压恒为12V,R是滑动变阻器。回答下列问题:

(1)小组成员选择合适的测量范围,按电路图连接好电路,闭合开关前,滑动变阻器的滑片应置于
(2)滑动变阻器的滑片置于正确的位置后,闭合开关S,发现电压表示数接近电源电压,电流表无示数,则故障可能是压敏电阻处发生
(3)排除故障后,闭合开关S,该压敏电阻在无压力情况下,调节滑动变阻器的滑片,电流表与电压表的指针稳定后如图乙所示,电流表的读数为
(4)闭合开关S,改变压力F的大小,调节滑动变阻器的滑片,直到电流表的示数与图乙中电流表的示数相同,记录下此时电压表测得的电压U,描绘出不同压力下的U-F图象,如图丙所示,结合图象知,该压敏电阻的阻值随压力的增大而
(5)实验后,学习小组将该压敏电阻与电阻丝熔断器、电源构成串联电路,如图丁所示,电源电压恒为12V,电阻丝熔断器的熔断电流为0.8A。若要该压敏电阻受到的压力增加到10N时熔断器的电阻丝熔断,则熔断器的阻值应设计为
(1)小组成员选择合适的测量范围,按电路图连接好电路,闭合开关前,滑动变阻器的滑片应置于
b
(选填“a”或“b”)端。(2)滑动变阻器的滑片置于正确的位置后,闭合开关S,发现电压表示数接近电源电压,电流表无示数,则故障可能是压敏电阻处发生
断路
(选填“短路”或“断路”)。(3)排除故障后,闭合开关S,该压敏电阻在无压力情况下,调节滑动变阻器的滑片,电流表与电压表的指针稳定后如图乙所示,电流表的读数为
0.3
A,电压表的读数为10.5
V,此时压敏电阻的阻值为35
Ω。(4)闭合开关S,改变压力F的大小,调节滑动变阻器的滑片,直到电流表的示数与图乙中电流表的示数相同,记录下此时电压表测得的电压U,描绘出不同压力下的U-F图象,如图丙所示,结合图象知,该压敏电阻的阻值随压力的增大而
减小
(选填“增大”或“减小”),其中压力F较小时的敏感程度更高
(选填“高”或“低”)。(5)实验后,学习小组将该压敏电阻与电阻丝熔断器、电源构成串联电路,如图丁所示,电源电压恒为12V,电阻丝熔断器的熔断电流为0.8A。若要该压敏电阻受到的压力增加到10N时熔断器的电阻丝熔断,则熔断器的阻值应设计为
5
Ω。
答案:
26.
(1)$b$
(2)断路
(3)$0.3$ $10.5$ $35$
(4)减小 高
(5)$5$
解析:
(1)闭合开关前,滑动变阻器的滑片应置于电阻最大位置,即图中$b$位置。
(2)闭合开关S,发现电流表无示数,说明电路是断路,电压表示数接近电源电压,说明电压表到电源正负极是通路,故电压表并联部分断路,即压敏电阻处发生断路。
(3)电流表与电压表的指针稳定后如图乙所示,电流表是小量程,分度值$0.02 A$,读数为$0.3 A$,电压表是大量程,分度值$0.5 V$,读数为$10.5 V$,根据欧姆定律知,电阻$R = \frac{U}{I} = \frac{10.5 V}{0.3 A} = 35 \Omega$。
(4)改变压力$F$的大小,调节滑动变阻器的滑片,直到电流表的示数与图乙中电流表的示数相同,压力越大,电压越小,根据欧姆定律知,电流一定时,电压越小,说明电阻越小,故压敏电阻的阻值随压力的增大而减小;其中压力$F$较小时电压变化较大,说明电阻变化较小,较为灵敏。
(5)$10 N$对应的电压是$3 V$,此时的电阻$R_{F} = \frac{U}{I} = \frac{3 V}{0.3 A} = 10 \Omega$,根据串联电路的特点和欧姆定律,$U = I(R + R_{F})$,则$12 V = 0.8 A(R + 10 \Omega)$,解得$R = 5 \Omega$。
【考点】欧姆定律的应用;光敏、热敏、压敏等半导体电路分析。
(1)$b$
(2)断路
(3)$0.3$ $10.5$ $35$
(4)减小 高
(5)$5$
解析:
(1)闭合开关前,滑动变阻器的滑片应置于电阻最大位置,即图中$b$位置。
(2)闭合开关S,发现电流表无示数,说明电路是断路,电压表示数接近电源电压,说明电压表到电源正负极是通路,故电压表并联部分断路,即压敏电阻处发生断路。
(3)电流表与电压表的指针稳定后如图乙所示,电流表是小量程,分度值$0.02 A$,读数为$0.3 A$,电压表是大量程,分度值$0.5 V$,读数为$10.5 V$,根据欧姆定律知,电阻$R = \frac{U}{I} = \frac{10.5 V}{0.3 A} = 35 \Omega$。
(4)改变压力$F$的大小,调节滑动变阻器的滑片,直到电流表的示数与图乙中电流表的示数相同,压力越大,电压越小,根据欧姆定律知,电流一定时,电压越小,说明电阻越小,故压敏电阻的阻值随压力的增大而减小;其中压力$F$较小时电压变化较大,说明电阻变化较小,较为灵敏。
(5)$10 N$对应的电压是$3 V$,此时的电阻$R_{F} = \frac{U}{I} = \frac{3 V}{0.3 A} = 10 \Omega$,根据串联电路的特点和欧姆定律,$U = I(R + R_{F})$,则$12 V = 0.8 A(R + 10 \Omega)$,解得$R = 5 \Omega$。
【考点】欧姆定律的应用;光敏、热敏、压敏等半导体电路分析。
