《2026年成都中考真题精选物理》

20. 小彬想制作一款有“低温”“中温”“高温”三个挡位的电加热器，电路如图所示。电源电压为$24\ V$，$S_2$为单刀多掷开关，$R_1$是阻值为$12\ \Omega$的电热丝，$R_2$为某种材料制成粗细均匀的电热丝，最大阻值为$24\ \Omega$，触点2为$R_2$的中点位置。当$S_1$闭合，$S_2$拨到触点3时，加热器处于高温挡；加热器在“中温”挡下工作$1\ min$，电路消耗的总电能是1440$ J$。

答案： 20.高温 1440 解析：由图可知，当S₁闭合，S₂拨到触点3时，只有R₁工作，此时电路的电阻最小，由P=U²/R可知，电路的总功率最大，电加热器处于高温挡；当S₁闭合，S₂拨到触点1时，R₁、R₂串联，电路的总电阻最大，总功率最小，电加热器处于低温挡；当S₁闭合，S₂拨到触点2时，R₁与1/2R₂串联，电路的总电阻较小，总功率较大，电加热器处于中温挡，此时电路中的总电阻R总=R₁+1/2R₂=12Ω+1/2×24Ω=24Ω，电加热器消耗的电能在中温挡工作1min消耗的电能W=U²/R总t=(24V)²/24Ω×1×60s=1440J。
[考点]电功率多挡位问题；电功与电能的计算。

21. (2分)图甲是医生通过平面镜观察患者口腔的情景。图乙示意图中，$EF$为平面镜，$B$点为医生眼睛所在位置，$A'$表示医生通过平面镜看到患处$A$的像点，$O$点为人射点，$OB$为反射光线。请在图乙中完成作图：①根据平面镜成像特点画出$A$的位置；②画出入射光线$AO$。(保留作图痕迹)

答案：
21.

解析：由平面镜成像特点作出像点A'的对称点，即为A的位置，A'B连线与镜面的交点为入射点O，连接AO，AO为入射光线，OB为反射光线。
[考点]利用平面镜对称性质完成光路图。

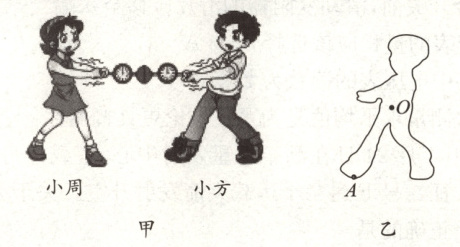

22. (2分)图甲是小周和小方模拟马德堡半球实验的示意图。他们对半球施加力的方向相反且作用在同一水平直线上，此时他们相对地面静止。图乙中，$O$点是小方的重心，$A$点为小方前脚所受地面摩擦力的作用点。请在图乙中画出：①小方所受重力$G$的示意图；②小方前脚所受摩擦力$f$的示意图。

答案：
22.

解析：重力的方向是竖直向下的，从物体重心画一条带箭头的竖直向下的有向线段，用G表示；小周和小方模拟马德堡半球实验，由图可知，小方有向左运动趋势，所以前脚所受摩擦力向右。
[考点]重力的示意图；摩擦力的示意图。
