《2026年成都中考真题精选物理》

25.(6分)某小组同学利用如图所示电路探究串联电路中的电压关系。

(1)下列操作不正确的是C。
A. 连接电路时，开关$S$处于断开状态
B. 连接电压表时，试触后再选择合适量程
C. 将电压表$A$接点连线转接至$C$接点，测量$L_2$两端的电压
(2)测量灯泡$L_1$两端的电压时，两灯突然熄灭，电压表示数变为$0$，若故障是由某只灯泡“短路”或“开路”引起的，则发生故障的灯泡及故障类型是灯泡L₂开路。

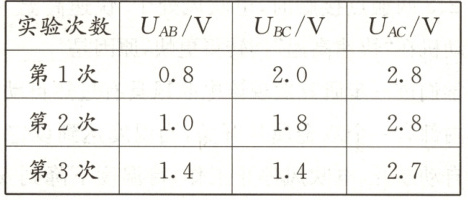

(3)该小组同学用电阻箱代替故障灯泡，继续进行实验，记录数据如下表所示。

分析表中实验数据，在误差允许范围内，可得出的结论是D。
A. 串联电路中各处电流相等
B. 灯泡阻值随灯泡两端电压增大而增大
C. 串联电路中电阻值越大的部分两端电压越大
D. 串联电路两端的电压等于各部分电路两端的电压之和

答案： 25.
(1)C
(2)灯泡L₂开路
(3)D
解析:
(1)为了保护电路，连接电路时，开关S应处于断开状态，故A正确;B.为了不超过量程，所以电压表可通过试触来选择合适的量程，故B正确;C.测量完L₁两端的电压后,在测量L₂两端的电压时，将电压表A接点连线转接至C接点，这样会导致电压表正负接线柱接反，不能测量出L₂两端的电压，故C错误。
(2)两灯泡都熄灭,可能是某个灯泡开路或两个灯泡都短路，由题意知故障可能是由某只灯泡“短路”或“开路”引起的，所以应该是一个灯泡开路，由于电压表的示数为零，说明电压表与电源的两端不相连,所以故障为灯泡L₂开路。
(3)分析表中数据，在误差允许的范围内，比较AB间、BC间、AC间的电压值可得:串联电路中总电压等于各部分电路电压之和，故D正确。
[考点]探究串联电路中的电压规律。

26.(8分)在“测量酱油的密度”实验中，使用的天平最大称量为$200g$，分度值为$0.2g$；使用的量筒量程为$100mL$，分度值为$1mL$。
(1)根据你已有的知识和经验判断：酱油、菜籽油和水，三者中密度最大的是酱油。
(2)小优同学的测量步骤是：在烧杯中装入适量酱油，用天平测量出它们的总质量$m_1$；将烧杯中的部分酱油倒入量筒，测量出体积$V$；测量出烧杯和剩余酱油的总质量$m_2$；计算出酱油的密度。依据上述测量，酱油的密度$\rho =$(m₁ - m₂)/V。(用$m_1$、$m_2$、$V$表示)
(3)本实验的误差来源是体积测量(写出一条即可)。
(4)本实验操作难度较大，你认为最难操作的是用天平测质量时，防止烧杯倾倒(写出一条即可)。

答案： 26.
(1)酱油
(2)(m₁ - m₂)/V
(3)体积测量
(4)用天平测质量时，防止烧杯倾倒
解析:
(1)生活中,将菜籽油滴入水中,菜籽油会漂在水面上，所以水的密度比菜籽油的密度大;因为酱油是在水中掺入了食盐、味精等物质，其密度比水的密度大,由以上分析可知，在菜籽油、酱油和水中,酱油的密度最大。
(2)由实验步骤可得，倒入量筒中酱油的质量m酱油 = m₁ - m₂,量筒中酱油的体积V,酱油密度的表达式ρ酱油 = m酱油/V = (m₁ - m₂)/V。
(3)量筒壁粘有酱油，导致测量的酱油的体积偏小,而质量测量准确,由公式ρ = m/V知密度测量结果偏大。
(4)用天平测质量时，防止烧杯倾倒。
[考点]液体的密度测量实验。
