《2026年成都中考真题精选物理》

19. 小慧同学用如图甲所示的电路测量未知电阻$ R_1 $的阻值。实验中,移动滑动变阻器的滑片使电压表示数为2 V,此时电流表的指针位置如图乙所示,则本次测得$ R_1 $的阻值为12.5$ \Omega $;实验过程中,电流表突然无示数,电压表示数接近3 V,则电路故障可能是R₁开路(选填“$ R_1 $短路”“$ R_1 $开路”或“滑动变阻器开路”)。

答案： 19.12.5 R₁开路 解析：由题图乙可知电流表接小量程，分度值为0.02A，示数为0.16A，已知此时电压表示数为2V，则本次测得R₁的阻值R₁ = Uₙ/I = 2V/0.16A = 12.5Ω。实验中，电流表突然无示数，说明电路开路，电压表示数接近3V，即接近电源电压，说明待测电阻R₁以外部分通路，所以电路故障可能是待测电阻R₁开路。

20. 如图所示是两挡空气炸锅内部加热部分的简化电路,$ R_1 $、$ R_2 $均为阻值为110$ \Omega $的发热电阻,将开关$ S $置于不同位置时,空气炸锅处于不同的挡位。当开关$ S $置于1位置时,空气炸锅处于高温(选填“高温”或“低温”)挡,空气炸锅在低温挡正常工作10 s产生的热量是4400J。

答案： 20.高温 4400 解析：由图可知，当开关S置于1时，R₁、R₂并联，根据并联电路的电阻特点可知，此时电路的总电阻最小，由P = U²/R可知，电路的总功率最大，空气炸锅处于高温挡；当开关S置于2时，只有R₂工作，电路中的总电阻最大，总功率最小，空气炸锅处于低温挡；空气炸锅低温挡工作时的电功率Pₙ = U²/R₂ = (220V)²/110Ω = 440W，空气炸锅在低温挡正常工作10s产生的热量Q = W = Pₙt = 440W×10s = 4400J。

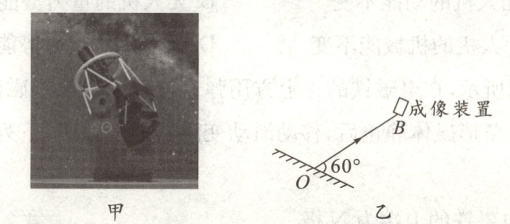

21. (1)(2分)2023年9月17日,我国墨子巡天望远镜正式启用,它是北半球巡天能力最强的光学时域望远镜,如图甲所示。一束星光入射到望远镜,经主镜反射后到达成像装置,如图乙所示,OB是反射光线,请画出其入射光线AO。(保留作图痕迹)

(2)(2分)如图所示是某人形机器人正在跑步的情景,请在图中画出地面对机器人的脚的作用力的示意图。(力的作用点为O点)

答案：
21.
(1)
解析：先画出法线，反射角为90° - 60° = 30°，根据反射角等于入射角，在法线的左侧画出入射光线。
(2)
解析：机器人向前奔跑，地面对它的脚的摩擦力f方向向前；同时地面对它的脚还有支持的作用，力F的方向竖直向上。
