《2026年成都中考真题精选物理》

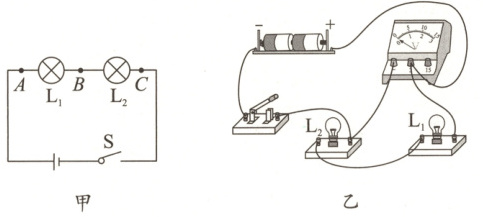

25. (6分)在探究“串联电路中的电压特点”实验中，图甲所示是某小组设计的电路图。
(1)如图乙所示是他们连接的实物电路图，闭合开关，电压表测量两端的电压。
(2)他们没有将电压表与小灯泡串联的原因是。(写出一条即可)
(3)某次操作中他们将电压表并联在$L_1$两端，闭合开关，发现$L_1$不亮，$L_2$发光，电压表有较小示数，下列分析合理的是。
A. $L_1$断路
B. $L_1$短路
C. $L_1$的电阻比$L_2$的电阻小
D. $L_1$的电阻比$L_2$的电阻大

答案： 25.
(1)电源
(2)电压表内阻很大，串联在电路中相当于断路，会使电路中电流非常微弱，导致小灯泡无法发光，也无法正常测量电压
(3)C
解析：
(1)由图乙可知，电压表并连在电源两端，测量的是电源两端的电压。
(2)他们没有将电压表与小灯泡串联的原因是电压表内阻很大，串联在电路中相当于断路，会使电路中电流非常微弱，导致小灯泡无法发光，也无法正常测量电压。
(3)A.若L₁断路，那么整个电路断路，L₂也不会发光，与题目中L₂发光不符，故A错误；B.若L₁短路，那么电压表也被短路，示数应为0，而题目中电压表有较小示数，故B错误；C.在串联电路中，电流处处相等，L₁的电阻比L₂的电阻小，根据U=IR可知，L₁两端的电压就会比L₂两端的电压小，所以电压表有较小示数，且L₁的实际功率较小，可能不亮，L₂实际功率较大，能够发光，故C正确；D.若L₁的电阻比L₂的电阻大，那么L₁两端的电压会比L₂两端的电压大，电压表的示数应该较大，与题目中电压表有较小示数不符，故D错误。故选C。
[考点]探究串联电路中的电压规律。
