《2026年成都中考真题精选物理》

18. 小乐利用如图所示的装置探究“导体在磁场中产生电流的条件”,他发现,当闭合电路的一部分导体在磁场中做切割磁感线的运动时,导体中就会产生电流。若将图中灵敏电流表换成电源,还可以探究电动机原理。

答案： 18.切割磁感线 电源 解析：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生电流，这是电磁感应现象。电动机的原理是通电导体在磁场中受到力的作用，要探究电动机原理，需要有电源提供电流，所以将图中的灵敏电流表换成电源即可。
[考点]电动机工作原理；电磁感应现象。

19. 如图所示是小欢探究电流与电压关系的实验电路,实验中要保持电阻不变,闭合开关后,电流表无示数,电压表示数接近电源电压,出现此故障的原因可能是与电压表并联的电阻断路。

答案： 19.电阻 与电压表并联的电阻断路 解析：在探究电流与电压关系的实验中，根据控制变量法，要保持电阻不变，改变电阻两端的电压，进而观察电流的变化情况。闭合开关后，电流表无示数，电压表示数接近电源电压，出现此故障的原因通常是与电压表并联的电阻断路。当电阻断路时，电路中电流无法通过，所以电流表无示数，此时电压表串联在电路中，由于电压表内阻很大，根据串联电路分压原理，它会分得几乎全部的电源电压，所以电压表示数接近电源电压。
[考点]电流表、电压表在判断电路故障中的应用。

20. 某品牌电炖锅简化电路如图所示,它有“低温”“中温”和“高温”三个挡位。R₁、R₂是电热丝,R₁=242 Ω,R₂=121 Ω。开关S₁与b接触,当开关S₂闭合时,为高温挡位,当开关S₂断开时,通电1min,电流产生的热量是2.4×10⁴J。

答案： 20.高温 $2.4 × 10^{4}$ 解析：由图可知，当开关$S_2$闭合，$S_1$接$b$时，$R_1$、$R_2$并联，根据并联电路的特点可知，此时电路的总电阻最小，由$P = \frac{U^{2}}{R}$可知，电路的总功率最大，电炖锅处于高温挡；当开关$S_2$断开，$S_1$接$a$时，$R_1$、$R_2$串联，根据串联电路的特点可知，此时电路的总电阻最大，总功率最小，电炖锅处于低温挡；当开关$S_2$断开，$S_1$接$b$时，只有$R_2$工作，电炖锅处于中温挡，此时通电1min，电流产生的热量$Q = W = \frac{U^{2}}{R_2}t = \frac{(220V)^{2}}{121\Omega} × 1 × 60s = 2.4 × 10^{4}J$。
[考点]电功率多挡位问题；焦耳定律的简单计算。

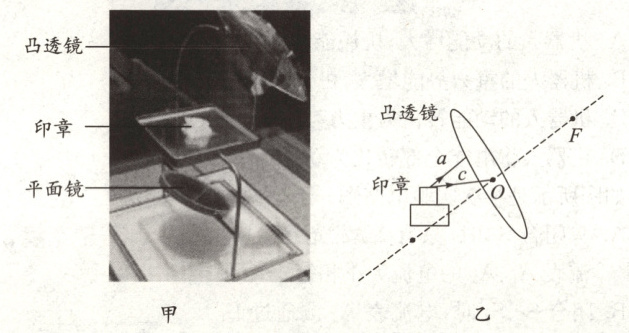

21. (2分)如图甲所示是博物馆内印章的展台,能看到放大的印章也能看到印章底部的字;图乙是其示意图,请在图乙中画出:光线a、c经过凸透镜折射后的光线。

答案：
21.

解析：平行于主光轴的光线$a$经过凸透镜折射后，会聚于焦点；过光心的光线其传播方向不变。
[考点]凸透镜的三条特殊光线作图。

22. (2分)如图所示为斜拉桥的一部分简化示意图,A点是桥塔重心,F表示桥塔上端受到钢索的拉力,O为支点,请在图中画出:①桥塔受到的重力G的示意图;②拉力F的力臂L。

答案：
22.

解析：从支点$O$作拉力$F$作用线的垂线，即为力臂$L$；重力作用点在桥塔的重心，方向竖直向下。
[考点]重力的示意图；力和力臂的画法。
