4. 如图所示的电路中,电源电压恒定为U,甲、乙可以是电压表或电流表,定值电阻$R_{1}$和滑动变阻器R的最大阻值均为$R_{0}$,闭合开关前,滑动变阻器的滑片位于最大阻值处。分析电路,下列说法正确的是
()


A.只闭合开关S,滑片P向左滑动,电压表V₁与电流表A₁示数的比值不变
B.闭合三个开关,四个电表均有示数,调节滑片P,电路中的最大电流为$\frac{2U}{R_{0}}$
C.若甲、乙均是电流表,闭合开关S和S₂,滑片P向左滑动,电表乙示数变大
D.通过开关的断开闭合以及滑动变阻器滑片的调节,电路的最小功率为$\frac{0.5U^{2}}{R_{0}}$

答案： C

5. 图甲所示的电路中,电源电压U恒定不变,$R_{1}$、$R_{2}$为定值电阻,R为滑动变阻器,闭合开关S,将滑片P从最右端滑到最左端的过程中,电压表V₁、V₂示数随电流表A示数变化的完整图线如图乙所示。下列分析正确的是
()



A.电源电压U为10V
B.$R_{1}$的功率变化量$\Delta P_{1}$为4W
C.电压表V₃示数变化范围为4~8V
D.$R_{2}$的最大电功率为8W

答案： CD

6. (4分)阅读材料,回答问题。

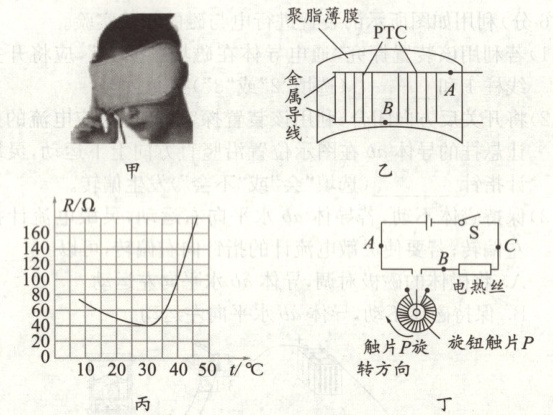

近年来,近视眼成为影响青少年身体健康的重要因素。为有效保护眼睛,缓解眼疲劳,降低近视率,目前市场上推出了一款电加热眼罩(如图甲所示)。电加热眼罩内部结构如图乙所示,在聚酯薄膜表面有序排列10根完全相同的具有发热、控温双重功能的PTC加热丝,PTC加热丝两端与金属导线相连,形成网状结构,由6V的锂电池供电。
PTC是一种新型的半导体材料,它以钛酸钡为主,渗入多种物质后加工而成,每根PTC加热丝电阻随温度变化的关系如图丙所示,当温度达到设定值(40℃)时,PTC加热丝的发热功率等于散热功率,此时眼罩温度保持不变,实现智能控温。

(1)关于电加热眼罩所用材料的性质,下列说法正确的是。
A. 聚酯薄膜是绝缘体,金属导线是导体,PTC是半导体
B. 聚酯薄膜是导体,金属导线是导体,PTC是半导体
C. 聚酯薄膜是导体,金属导线是绝缘体,PTC是导体
D. 聚酯薄膜是半导体,金属导线是导体,PTC是半导体

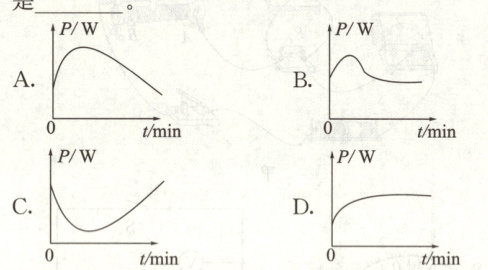

(2)将眼罩加热电路开关闭合,其功率随时间变化的图象最可能的
是。

(3)当温度为40℃时,通电5min,眼罩加热电路消耗的电能J。
(4)某同学想设计一种能反映并可调节温度高低的电热眼罩,其原理是：顺时针转动旋钮型变阻器触片,通过电热丝的电流增大,温度升高,反映温度高低的“仪表”(即电压表)示数变大。根据要求,请用笔画线在图丁中连接好变阻器,并且在ABC三点中,选择合适的位置画出电压表。

答案：
(1) A
(2) D
(3) 当温度为40℃时，每根PTC加热丝的电阻$R = 120 \Omega$，10根加热丝并联，总电阻
$R_{ 总} = \frac{120 \Omega}{10} = 12 \Omega$
通电5分钟（300秒）消耗的电能
$W = \frac{V^2}{R_{ 总}} × t = \frac{6^2}{12} × 300 = 900 J$
答案为：900
(4) 变阻器连接：触片P与电热丝一端连接，电热丝另一端接B点，变阻器下端接C点；电压表并联在A和B之间（或A和触片P之间）。
